概述
CAD中标注的箭头有各种样式，在不同情况下，可能需要改变其大小，样式，标注的起始尺寸等，怎样更改呢？
1、CAD2004-CAD2014Z的各个版本的操作都相同，这里以CAD2012版本为例讲解。打开CAD，进入需要更改箭头格式的 作图界面，点击“格式”。
2、弹出格式的各个选项，在中间找到并点击“标注样式”，打开标注样式管理器。
3、在标注样式管理器中，如果你不打算全部改变箭头的样式，就点击“新建”，在新建的样式中选择自己的箭头，修改方式类似下面的操作，完了之后点击“置为当前”然后点击这里的“关闭”。如果你想一次性更改图中所有的箭头样式的大小、箭头的类型，那么点击“修改”，这里我选择一次性更改全部，因此点击“修改”。
4、进入标注样式管理器后，这里想更改的是箭头，因此点击“符号和箭头”。

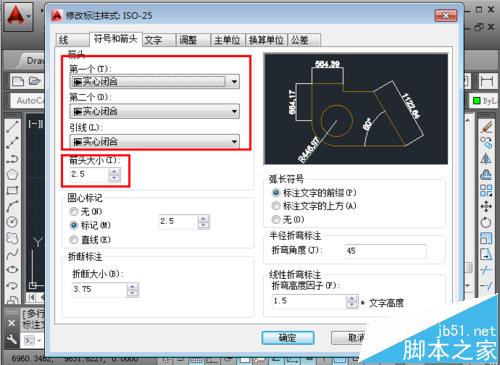

5、弹出“符号和箭头”管理选项卡，这里可以点击改变箭头的大小、样式。
6、这里我选择“建筑箭头”，选择完毕，点击“确定”。
7、返回到标注样式管理器中，这里需要注意，如果直接点击关闭，是没有修改到的，因此，需要点击“置为当前”，然后点击“关闭”。
8、返回到作图界面，可以看到，箭头已经全部修改完毕，如果大小样式等不适我们需要的，使用刚才的路径再次进行更改即可。
