概述
现在CAD已经发布许多版本，但在实际设计过程中，许多操作人员选择CAD2004版本。下面详细操作步骤介绍CAD2004版本中，如何对A3纸张大小的图纸的打印！

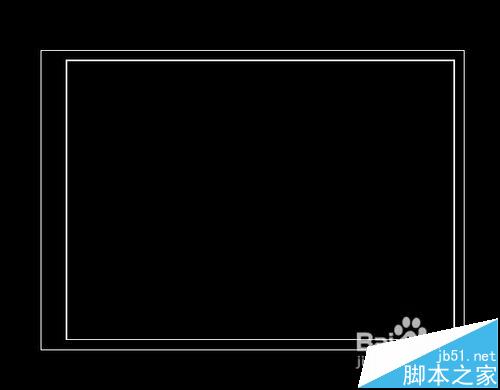

1、首先必须对图框进行了解，在界面中的图纸比例是否为标准图框。A3纸张大小为420*297mm，在打印时需换算相应的打印比例。
2、确定打印比例后，选择文件-打印或者Ctrl+P,出现打印操作界面

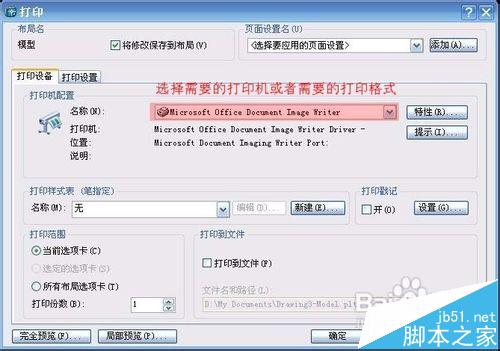

3、在红色区域选择的打印机或者需要的打印格式
4、选择打印样式，如果按照图纸的颜色和线性打印，则选择“无”
5、点击打印设置
6、进入打印设计界面
7、图纸尺寸选择A3
8、选择窗口界面，将进入CAD操作界面，将鼠标点击要打印图框的对角线边缘

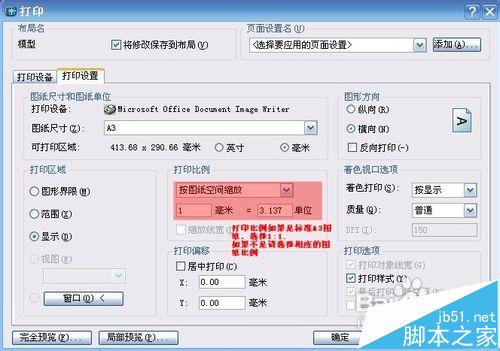

9、选择打印比例，如果图框是标准A3纸张大小(420*297)则选择比例为1，如果不是选择对应比例

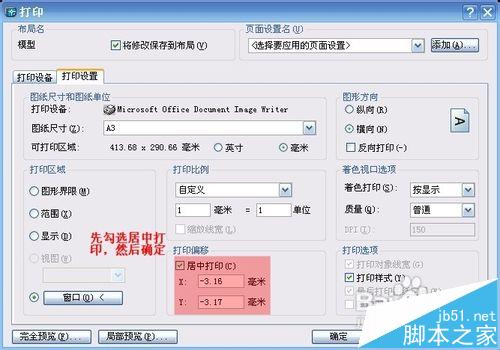

10、勾选居中打印，之后点击确定按键
