在WORD中插入CAD图形的方法

有时我们会做一些图纸说明书或产品规划书，中间就会用到一些工程图纸，而工程图纸大多是CAD文件，这样就会碰到我们在WORD中来插入CAD文件，如何在WORD中插入CAD图形呢，方法有很多种，这里就介绍几种常用方法，具体用那种你看着办吧，各用优缺点。

方法一、屏幕截图法

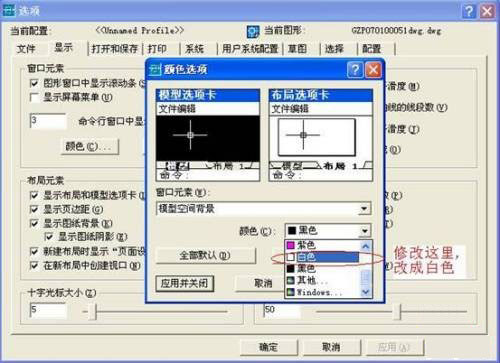

这种方法是最直接最快的方法，你可以用键盘上的屏幕打印键（Print  Screen），然后粘贴出来就可以了，但要适当地进行一些修剪，也可以用QQ或其他截屏工具，你也可以用专业的截屏软件（我想没这个必要），然后把刚才截屏的图形插到word中就可以了，这个要注意一下，CAD默认背景色是黑色，你可以改一下背景为白色，这样效果会好很多，不会改背景？不是吧，这是CAD的基本设置，“工具”菜单中的“选项”，打开“显示”卡，改成白色就OK了，如图所示：

注：基本不要太懂CAD的人都可以操作，用QQ截屏最简不过了，如果用来显示还可以，如果用来打印就不理想了。

方法二、输出图片法

这个是利用CAD导出功能，你可以导出WMF，BMP等图形格式的文件，然后在WORD中插入图片文件就行了，方法：“文件”菜单的“输出”命令，输入文件类型及文件名就可以了，当然也同样要设置一下白色背景，否则会很难看的哦，当然你喜欢黑色的也没关系，呵呵，如图所示：

注：该方法操作也较方便，同时保留了图片文件，且有多种格式文件选择。

步骤三、第三方软件法

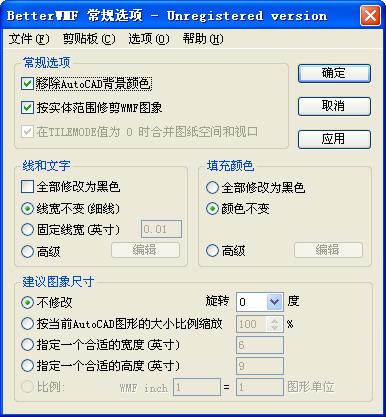

这种方法就是下载一个转换软件，这里提供的是BetterWMF软件，该软件会自动对DWG文件进行转换成WMF格式的图片文件，最关键是他可以自动除掉黑色背景并具有自动修剪图形的空白边缘、自动填充颜色，同时还可以旋转、缩放等功能，还可以你自行设定线条的粗细等等操作，功能可以说是非常的实用及强大，软件界面如图：

注：方便、强大但得下载设置该软件

BetterWMF软件下载
