概述
CAD 2004是一款工程绘图软件，该软件在绘图方面是非常优秀的，在绘图时我们经常需要使用不同的线型，来绘制我们的图纸，所以我们就要学会如何设置线型，下面我们就一起来看看是如何设置的。
1、打开CAD 2004这款工程图纸绘制软件，进入CAD 2004的操作界面，如图所示：
2、在这个界面上面找到线型选择框，如图所示：
3、点击线型选择框内的下拉箭头，在下拉菜单里找到其他选项，如图所示：
4、点击其他选项后，弹出线型管理器对话框，如图所示：
5、在线型管理器对话框里找到加载选项，如图所示：
6、点击加载后，弹出加载或重载线型对话框，如图所示：
7、在加载或重载线型对话框内找到我们需要的线型，点击确定，可以看到我们的线型管理器对话框里就增加了线型，如图所示：

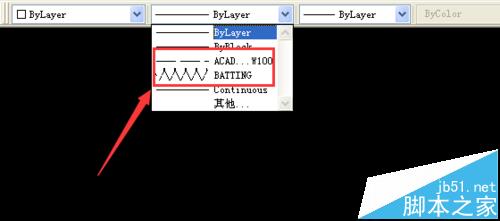

8、在线型管理器里点击确定，我们的线型就加载完成了，然在线型选择窗口里点击后就可以找到我们加载的线型，如图所示：

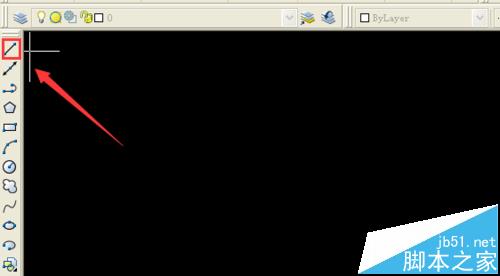

9、选择一条我们加载的线型，在工具栏的左侧找到直线工具，如图所示：

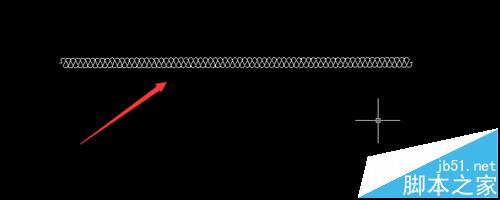

10、点击直线工具，在绘图区域里，绘制一条直线，可以看到，绘制出来的直线就是我们加载的直线样式，如图所示：
