CAD怎么只旋转十字光标不旋转坐标系?

在CAD绘图过程中有时我们需要绘制一些倾斜的线，例如绘制轴侧图、系统图的时候，我们可以在绘图的时候输入角度，但如果一整块图形都是倾斜的，或者相同角度的线有很多时，能不能将十字光标旋转一下，利用正交来画这些线。

最常用的方法当然是设置UCS，如果将UCS旋转一定角度，十字光标就会跟随坐标系旋转。那有没有办法不旋转坐标系UCS，只旋转十字光标呢？方法当然有，而且根据用途不同，可以采用不同的方法。

方法一：

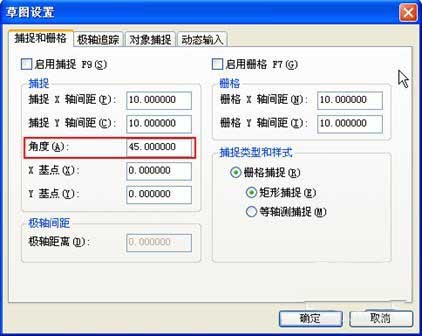

1、在CAD早期版本，这个角度是可以再栅格和捕捉设置对话框中设置的，如图所示。但到了后期版本，在捕捉和栅格设置对话框中就找不到这个选项了，不知道是什么原因。

2、到了高版本只能通过变量SNAPANG来设置了，snap是捕捉，ang是angle角度的简写，还不难记。输入SNAPANG，回车，输入我们要旋转的角度，回车，我们可以看到十字光标被旋转了，如图所示。

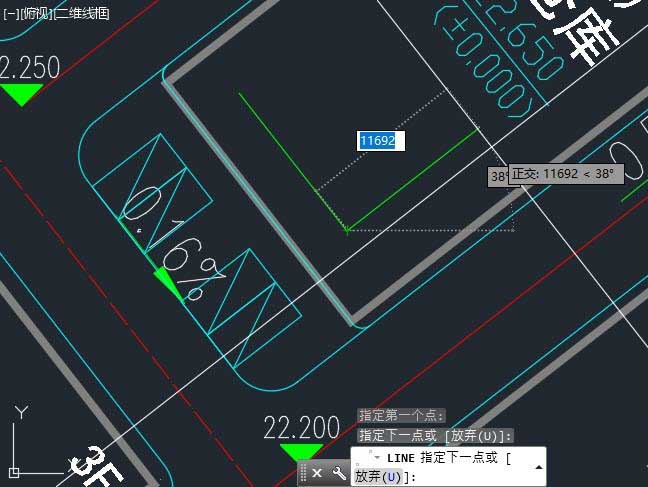

3、按F8，打开正交，输入L，回车，在图中绘制两段直线，如图所示。

4、在没有结束直线命令时，可以输入'snapang，回车，输入新的角度，例如输入0回车，让十字光标重新恢复，可以继续画其他角度的线。有些命令可以在执行其他命令过程中使用，这种命令叫透明命令，在命令前输入’就可以，但不是所有命令都可以在其他命令执行过程中使用，其实我们在绘图过程中缩放、平移就是在透明这行这些命令。

方法二：使用等轴侧捕捉

如果我们要在平面上绘制三维等轴侧图形，可以利用栅格的等轴侧捕捉，这些在以前曾经介绍过，这里再简单说一下。

1、在底部状态栏的栅格按钮上右键单击，在弹出的栅格和捕捉对话框中单击等轴侧捕捉单选钮，切换到等轴侧捕捉状态。为了更清楚地看到栅格等轴测的效果，我们可以打开栅格显示， 如图所示。我们看到不仅十字光标倾斜了，栅格也整个倾斜了。而且十字光标还变成了两种颜色，红色和绿色。

2、这种状态下我们可以打单击状态栏中栅格按钮旁边的捕捉按钮，利用捕捉栅格来绘图，也可以直接打开正交，直接绘制图形，如图所示。

3、为了绘制轴侧图的不同侧面，等轴测捕捉还根据视图分了几种状态，按F5可以进行切换，如图所示。

小结：
