三维到了渲染这一步，就因人而异了，无固定的路子，我也只能根据自己的经验说一些，当然错误之处就不可避免了。这一集主要回答一些渲染中可能遇到的一些问题。

一、渲染时感觉"死机"了，该怎样办？

答：这种情况是常有的事，因为渲染极其消耗资源，如果电脑配置太底，真的是无法运行的，内存至少要512m，太少了则电脑随时休克。大家在渲染时，常感觉电脑屏幕变成白茫茫的一片，而在任务管理中看见cad是显示"没响应"，通常这都是"假死",遇到这种情况时，不用灰心,要多等待，出去休息几分钟甚至十多分钟回来看出结果没有。通常是能渲染完了，这和电脑的配置密切相关,如果看见"没响应"就重启电脑,损失就大了。

二、如果让渲染更快些呢？

答：通常有玻璃材质的东西，灯光盏数又多，再加上光线跟踪渲染……就会慢得惊人了。而渲染不可能是一次性就可到位的，要想快些就要逐步进行。我拟了个顺序供参考：

1、三维实体要创建完成（先决条件）。

2、确定后面的材质是整体附着，还是要在一个实体用不同的材质，如果是后者，将考虑能否直接对面进行上色，如果无法处理（如在一个长方体面上用多种材质），则考虑用"压印"来解决。

3、此时可以圆角处理，也可稍后。

4、如果实体较多时，可重新归类排列到图层，为方便渲染时开关图层以分别渲染。

5、确定要采取的材质后，从材质库调出相应的材质。

6、附着材质，可直接附着、可随颜色、可随图层三种方式选择。

7、用"一般渲染"在视口中查看初步结果。

8、材质是否要修改和复制？是否要加入贴图？这时可以加入插图。

9、关闭无关图层，用"照片级渲染"查看加入贴图的实体效果，是否要修改贴图的比例及其它参数。

10、修改后再观察，直到实体上材质附着完毕。

11、在俯视图中，加入光源，调整光源的参数。

12、在轴测图中查看结果，光源对结果影响相当大，通常要多次调整光源。

13、是否加入第二盏灯？

14、基本确定可以后，对实体进行圆角、然后调整facetres参数（设到8就可以了），然后重生成图。

15、确定要不要背景？采取平铺还是一幅图？

16、打开阴影，用"光线跟踪渲染"检查结果，这时就相当耗时了，可在"子样例"中设置"3：1"简略看看结果。

17、基本上认为不需要再修改后，调整"渲染项"，用"透视图"调整要出图的模样。

18、用"光线跟踪渲染"（打开阴影）渲染成文件，文件可以适当大些（1024*768）bmp文件。

19、慢慢地等吧，结果出来后，要上传到论坛上，请调整图片的格式和大小（用acdsee可以，没装这个软件就用电脑自带的"画图"板也可以。）

当然有些项目可以增加调整，有些也可以简化，比如下面这只圆珠笔没有用阴影也是可以的（此图以前上传过，那张渲染太简略了，可作为反面教材来看）。

二、总感觉渲染出的图片上物体的边缘有令人讨厌的"锯齿状"，怎样办呢？

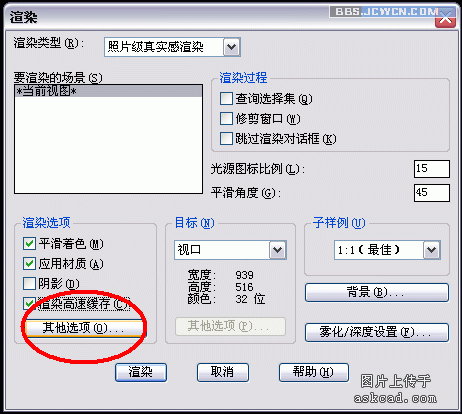

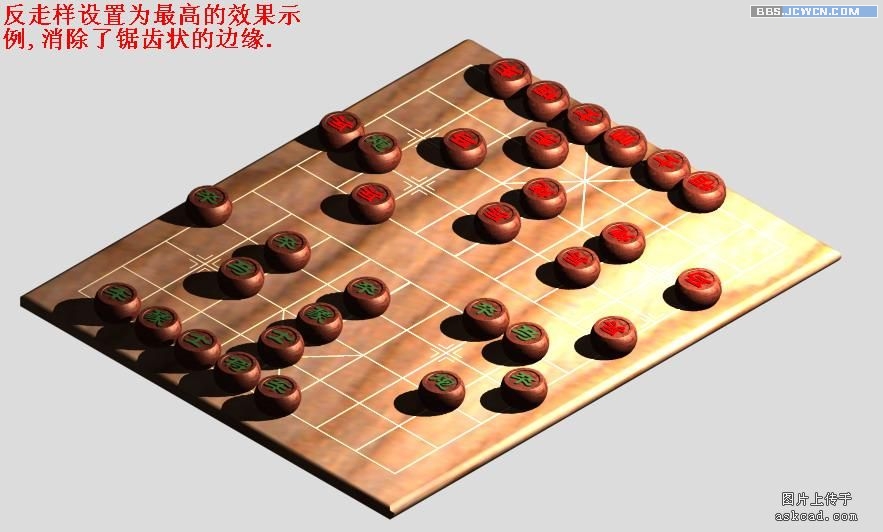

答：这种现象叫"走样"，要消除则用把渲染中的"渲染选项"中把"反走样"设置为最高，则可以消除。我在前几集中的渲染图片，都没有用这个，因为这样让电脑运转的更加慢了，为了提高渲染图质量，还是要设置高些。

三、即使把"反走样"设置为最高，仍感觉上传到论坛的图片仍有"锯齿状"，这又是为什么？

答：这不是"反走样"出了问题，而是通常和自己的显示器有关了，如果渲染的图片通常较大（一般为1024*768），通常相当多的论坛上显示出来的图片是限制了一定范围的，所以看起来仍有"锯齿状"。解决办法是，把这个图片单独点击打开，适度放大些看，就没有问题了。还有办法是缩小图片，这样同样清晰了，但是图片很小，一般不这样做。

还有个原因是，有些论坛限制了上传图片的格式，通常把渲染结果出来后，还要转换格式压缩，所以质量就降低了些，主要是色彩上损失严重。

四、cad2006中的材质库是怎样是英文的，感觉很麻烦，怎样办？

答：这个问题没有办法了，我是不懂为什么不翻译成中文，不过我找到一篇别人翻译的材质名，是excel表格，上传上来，自己可以对照着看看。

五、材质的用途我不是太清楚，要达到某种效果，却不知道该用什么材质，怎样办？

答：这个的确是个难点，我想这也是很多渲染高手舍不得告诉他人的秘招之一。我基本的感觉是，找材质还算容易，但要修改材质，如何改来和自己想要的一样，这是个难点，我也只是摸索，很多高手是舍不得把自己找到的方法，轻轻松松地告诉他人的哦。

我自己的土办法是，把做一个实体（如长方体），然后把每一种材质都附着上来，从中摸索学习，我建议想要在渲染上深入的朋友也要从基本功练起，这个摸索过程是痛苦的，会的人不肯说，不会的人只能慢慢地靠自己发掘了。一个做法是可以把第每种材质都分别附着，然后渲染出来保存为图片，这相当，提供了现成的材质有150多种，都可以自己建立信息库。

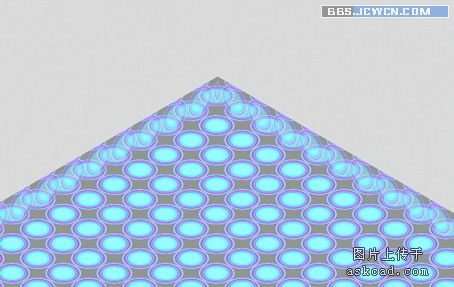

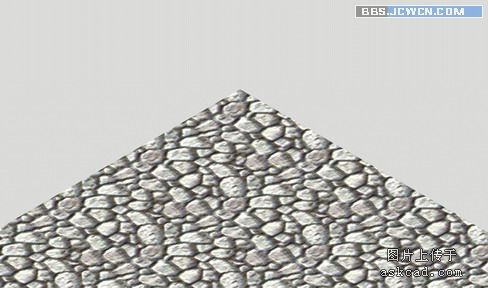

举例说明，例出部分材质。

最后
