MAYA制作出《青茶飘香》完美图像渲染

首先检查一下渲染的设置选项。

　　效果图

　　第一步

　　打开渲染设置窗口。将当前渲染器设置为MentalRay，将图像分辨率设置为400×300，这样在测试渲染时不会因为图像过大而浪费渲染时间，如图。(图01)

　　图01

　　第二步

　　如果在渲染全局设置窗口中看不到MentalRay渲染器，说明它还没有加载，可执行菜单命令Window->Setting/Preferences->Plug-in Manager，如图。(图02)

　　图02

　　第三步

　　在插件管理器窗口中，勾选MentalRay插件，如图所示。(图03)

　　图03

　　第四步

　　在渲染设置窗口中选MentalRay标签，在下面找到FinalGathering属性栏目，将Accuracy(精度)属性设置为500左右，如图。(图04)

　　图04

　　第五步

　　继续向下找到Environment(环境设置属性栏目)，在Image Based Lightning(基于图像的照明)参数后面点击Create按钮，如图。(如果在这里做过设置，此按钮显示为Delete-删除，太家可先删除掉原有的设置，然后重新创建。)(图05)

　　图05

　　第六步

　　此时会弹出属性设置窗口。因为要用到一些HDRI-高动态图像，所以在此之前大家要先准备一些这种图像，使用小软件HDRI shop，可以将的HDRI图像从light probe模式展开为spherical mapping模式，我选择的是厨房图像，用HDRI shop打开后，如图所示。(图06)

　　图06

　　第七步

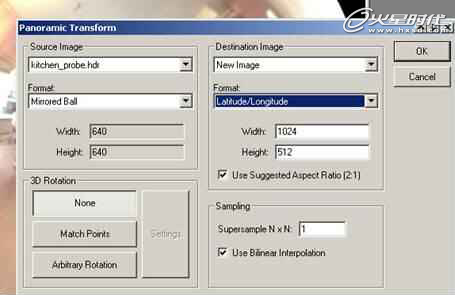

　　由于这个图像是light probe模式的，还不能直接使用，所以需要使用HDRI shop将其展开，才可用于我们需要的球形环境模式，所以在HDRI窗口中，执行菜单命令image->panorama->panoramic transforms，并如图进行设置。(图07)

　　图07

　　第八步

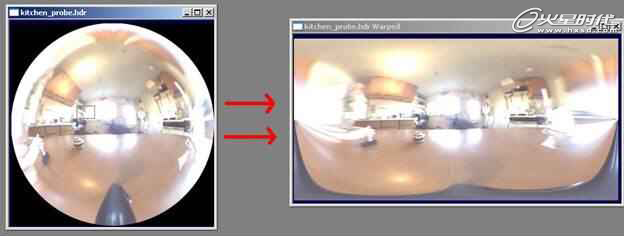

　　展开后的的HDRI图像如图所示，将它存盘待用。(图08)

　　图08

　　第九步

　　现在回到Maya中，继续在前面提到的MentalRay设置窗口中，加载这张HDRI图像，如图。(图09)

　　图09

　　第十步

　　此时这张HDRI图像会作为环境包围整个场景，但是我们还需要这张HDRI图像参加场景中的真实反射和照明计算。先进行测试渲染，在当前的设置下，也就是前面在MentalRay设置窗口中Accuracy(精度)属性设置为500左右，得到的渲染结果如图。

　　下面我们先隐藏场景中所有其它的模型物体，选择场景中的模型物体，按Ctrl+H将它们隐藏(随后可用Shift+H解除它们的银行状态)，只留下场景中的茶水模型进行处理。

　　先在场景中创建一个平面模型，将其放置到场景中唯一留下的茶水模型下面，适当将其放大以模拟一个桌面或类似的物体。(图10)

　　图10

　　第十一步

　　在Hypershade中创建一个Blinn材质Shader，将其命名为tea fluid(茶水)，按键盘上的Ctrl+A键打开它的属性编辑器，按图示调整其中的参数选项。注意其中的颜色和透明度参数，反射属性设置得较低，还要开启折射选项，折射系数设置为1.33(这通常是水的折光系数)。(图11)

　　图11

　　第十二步

　　测试渲染的结果如图。为了使图像更加有趣，我还想添加茶水表面的水波纹涟漪，我们将使用凹凸贴图来模拟这种效果。(图12)

　　图12

　　第十三步

　　对于桌面来说，先创建一个Blinn材质Shader，将这个材质Shader的反射(reflectivity)属性设置得很低即可。下面我们来制作模拟水波纹涟漪的凹凸贴图，为此首先要在茶水模型的上表面映射一个UV坐标，我选择平面(planar)映射方式，得到的UV坐标如图所示。(图13)

　　图13

　　第十四步

　　在Hypershade中，在左侧找到水波纹理贴图并创建它，如图。(图14)

　　图14

　　第十五步

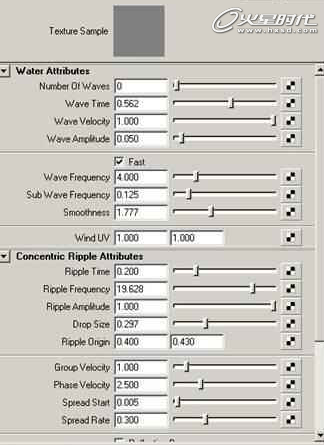

　　在这个水波贴固的属性编辑器中，按照图中对其参数进行设置。(图15)

　　图15

　　第十六步

　　请注意一定要将waves属性设置为0，因为这个参数只能给出波浪的效果，而并不能给出波纹涟漪的效果，同时将ripple time属性设置为0.2，这样才会得到一种从中心泛起的环状涟漪效果，如图所示。最后将这个材质shader拖拽到茶水模型的上表面上。(图16)

　　图16

　　第十七步

　　进行测试渲染，结果如图。(图17)

　　图17

最后
