硬盘的内部结构

硬盘正面

硬盘正面的面板我们称之为固定面板，它与底板结合成一个密封的整体。


　　由于硬盘内部完全密封，并不是有人说的“真空”，只是内部无尘而已，所以为了保证硬盘内部组件的稳定运行，固定面板上有一个带有过滤器的小小透气孔，该气孔主要使硬盘内部气压与大气气压保持一致，这是让磁盘盘片和磁头在硬盘内部稳定工作的关键因素。


硬盘接口

　　硬盘的外部接口包括电源线接口和数据线接口两部分，其中电源线接口与主机电源相连接，为硬盘正常工作提供电力保证。数据线接口则是硬盘与主板之间进行数据传输交换的通道，常见的数据线接口有ATA接口、SCSI接口、SATA接口三类。

硬盘的背面

　　硬盘的背面主要有控制电路板、接口及其它附件。

　　硬盘的控制电路板几乎都是采用贴片式焊接，它包括主轴调速电路、磁头驱动与伺服定位电路、读写电路、控制与接口电路等。电路板上主要的芯片包括主控制芯片、数据传输芯片、高速数据缓存芯片等。

探索硬盘内部

固定面板下的硬盘

　　这块硬盘用了10多颗特殊的六角型螺丝来固定，要花点大力气才能将固定面板揭开。面板揭开后，硬盘的内部结构终于可以一览无余了，可以看见内部主要有磁盘盘片、磁头组件这两部分。

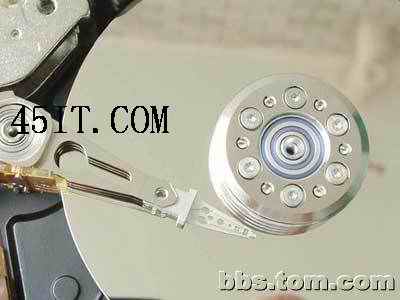

硬盘盘片

　　硬盘内部最吸引眼球的当然是银晃晃的磁盘盘片了，有人戏称这是世界上最昂贵的镜子。盘片是硬盘存储数据的载体，现在硬盘盘片表面大多采用金属薄膜材料，它具有高的存储密度高、存储容量大、存储成本低等优点。除此之外，还有一种玻璃材质的磁盘盘片。将硬盘的固定面板取下后，就可以挪动最上面的一张盘片了，可以发现这块硬盘采用的是双盘，在两个盘片中间，有一个垫圈，取下后可以拿出另外一张盘片。

磁头组件

　　磁头组件是硬盘中最精密的部件之一，它由读写磁头、传动手臂、传动轴三部分组成。其中磁头是硬盘中最重要的部分，一块硬盘中的每张盘片都配有一个读写磁头，而这些磁头又连接在同一个传动机构上。磁头加电后在高速旋转的磁盘表面上0.1～0.3μm的地方移动，磁盘的数据。

磁头驱动机构

　　读写磁盘磁道的过程是靠移动磁头来完成的，而移动磁头则需要磁头驱动机构来实现。磁头驱动机构由电磁线圈电机、磁头驱动小车、防震动装置构成，高精度的轻型磁头驱动机构能够对磁头进行正确的驱动和定位，并能在很短的时间内精确定位于系统指令指定的磁道。

硬盘所有部件

　　终于拆卸完毕了，这就是组成整个硬盘的所有部件了。
