3dMax 涛毛笔字成功作品绘制过程学习

作者简介：

网名：Vertex

职业：2005年毕业于深圳职业技术学校动画系多媒体技术专业，2005年就职于深圳亚米多科技有限公司，2006年加入上海世合幻想视觉工场担任制作组长，2009年加入盛大领域担任三维主管。

邮箱：1621638@qq.com

QQ：1621638

导言：
这次的作品取名为《涛》，是一张制作难度比较简单的作品，其中用到的都是一些相对基础的技术，比较适合刚接触CG或是想进入CG领域的朋友们。

此作品本是动态视频，但考虑到后期的知识可能会不太适合初学者，因此特改成静帧。《涛》的制作时间约14个小时（包括动作以及动态的合成），但如果各位读者跟着教程一步步制作，应该在4个小时内可以完成，采用默认Scanline 渲染器渲染，使用软件为3ds Max、Photoshop、After Effect。

因为时常见到身边许多新人朋友，刚学习CG的朋友，过于盲目的追求软件与技术，而忽略了对基础美术的学习，以及对日常生活的观察。所以从另一角度而言，此教程是想提醒各位朋友，即使用简单的技术，也是可以达到不错的效果的。而学习CG，软件其实并不是最主要，软件只是笔与纸，至于画出的画如何，还是得看执笔人。

所以，但愿大家在学习专业技术的同时，不要忘了对自身美术修养的提升。

参考
与之前的两部教程一样，在这里再次提醒大家，每当各位开始制作一张作品的时候，希望你们能够先搜集大量的参考图片，以确保自己对作品的每一个细节、每一个构成元素都有足够的了解。

而在这些参考图中，有许多部分将会在实际制作中用到，比如贴图的绘制，背景的合成。因此希望各位能养成这一习惯。（图01）

图01

模型
模型其实非常简单，是在基础物体Cylinder上修改得来，使用的命令不外乎Connect与Chamfer，不再赘述。（图02）

图02

这时给模型一个UVW　Mapping修改器，选择Cylindial类，之后复制出几段，Attach到同一个物体之后再把每段焊接上，一根竹子的模型就基本完成了。（图03）

图03

接下来把竹子使用关联复制，铺放在场景中，并在合适的位置打上摄影机。然后挑选一些竹子用Scale命令调整粗细、竹节的密度，并调整它们之间的距离，与离镜头的远近。下图为摄影机的位置（图04）。

图04

然后随便挑选一根竹子，加上Noise修改器，让竹子稍微有点扭曲，使得模型更加自然。参数如下。（图05）

图05

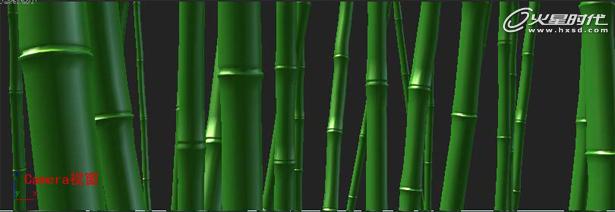

最后在Camera视窗，大概效果如下图。（图06）

图06

至此，模型工作已基本完成。

UV导出
接下来先把竹子的UV导出以便于贴图的绘制。

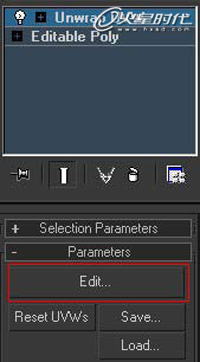

首先给竹子添加一个Unwrap UVW修改器，并点选下图红框内的Edit 按钮，弹出Edit UVWs操作界面。（图07）

图07

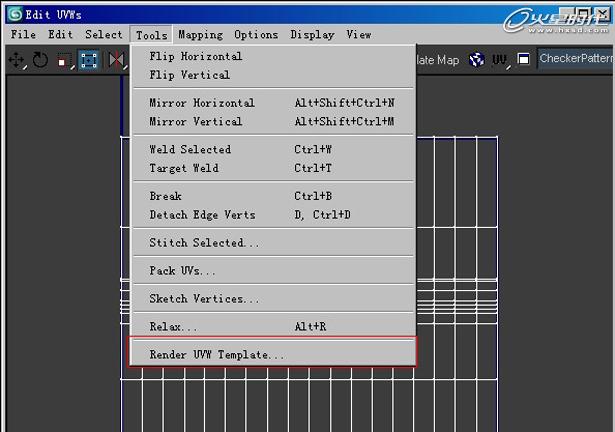

在Edit UVWs界面内，选择Tools菜单下的Render UVW Template选项。（图08）

图08

弹出Render UVs操作框，设置如下图。图中红框内的Width与Height参数，代表导出UV的大小。设置完成之后，点选最下面的Render UV Template按钮。（图09）

图09

点击图中红框内的磁盘图标，将此图存储成TGA格式，以方便在Photoshop内定位。（图10）

图10

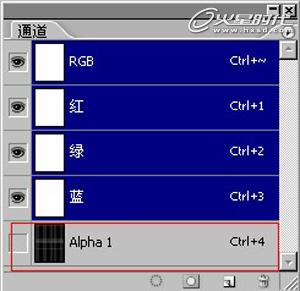

之后使用Photoshop打开刚刚导出的UV图片。双击通道窗口内的Alpha1通道，如图所示。（图11）

图11

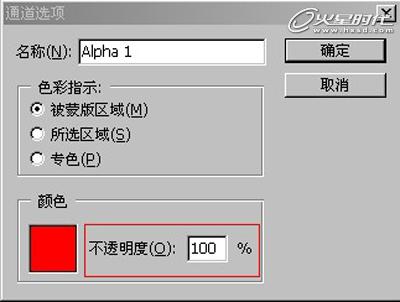

修改不透明度至100%，确定后，并按Ctrl+I进行反色操作。（图12）

图13

之后选中RGB通道，并新建一空白图层。操作至此，界面应该如下图所示，UV的导出工作已经完成，接下来可以进行贴图的制作了。

贴图
竹子的材质，使用的是默认的Standrad材质球，并使用了Diffuse、Bump、Specular三张贴图。

接下来进行的是Diffuse贴图的绘制，我使用了下图中的几张素材。（图14）

图14

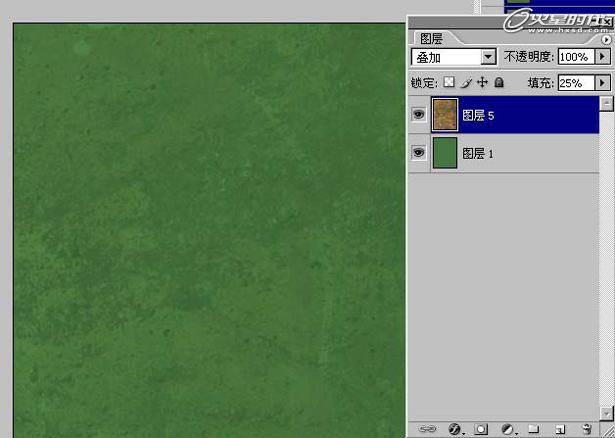

先用绿色填充图层，并把上图中的墙面贴图用叠加方式叠在图层上，填充设置成25%。效果如下。（图15）

图15

之后从下图中红框所示的部分，取出竹节的素材，并放进Diffuse贴图内。（图16）

图16

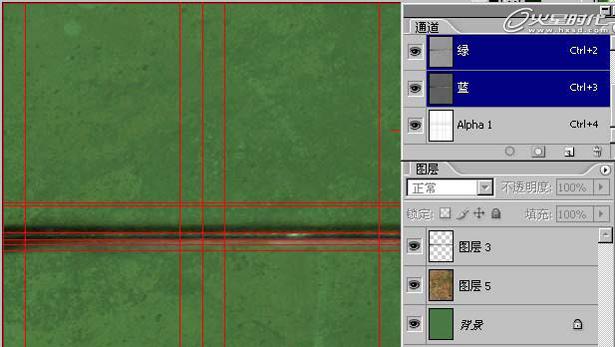

用橡皮擦擦拭掉多余的部分之后，点击Alpha1通道前面的眼睛图标，打开UV信息，将竹节素材对准至横线较多的位置，效果如下图。（图17）

图17

接下来用Dirt Map制作竹节周围的白斑。

类似的Dirt Map在网络上很容易可找到，一般是作为Blend材质的Mask所用。

我使用的这张素材取自Total Texture，

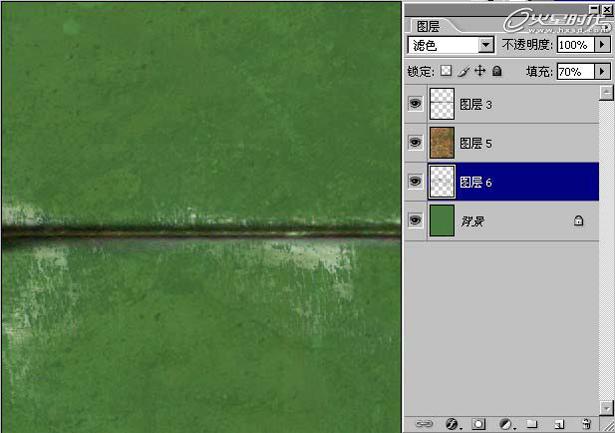

取其合适的部分，并使用滤色模式，叠加在图内，填充设置成70%。（图18）

图18

接下来从下图内红框部分，取出素材，并配合着使用动态模糊、风、锐化等滤镜，以做出竹子上面一丝丝的纹理。（图19）

图19

调整后，效果如下。（图20）

图20

去掉多余部分之后，使用滤色模式与图片混合，效果大概如下。（图21）

图21

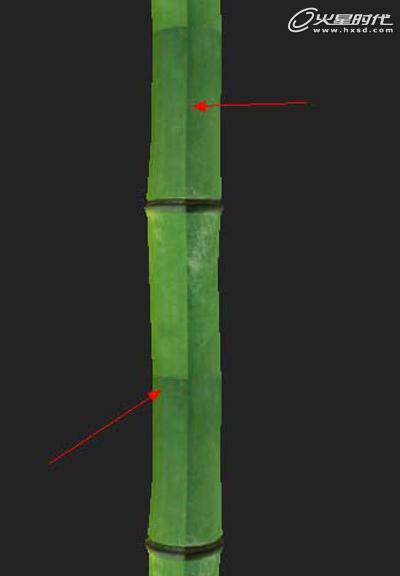

最后，在背景图层用画笔适当的添加一些杂色，丰富一下，Diffuse贴图就基本完成了。另存为Jpg格式，并命名为Diffuse。这时候各位可以将此贴图贴至竹子模型上看看。（图22）

图22
