前置音频连接 接口的规范和连接手册

注：有些用户R或L多伸出的侧线一般接在BACKOUT上 也就是问中的6和10位置

目前，有不少用户，在连接前置MIC时，不能成功连接。这里对前置麦克的接线方式作详细说明，供各位参考。

一、英特尔关于前置音频接口的规范

英特尔在《Front Panel I/O ConnectivityDesign Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。内容如下：
2.3 音频连接器
2.3.1 通用模式
连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。5AU
2.3.2 特征I
前面板‘音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。
麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。
2.3.3 电气事项
两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。 音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。
注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。
2.3.4 主板连接座设计

图1 主板前置音频接口


2.3.5 针脚分配-gP
表1 前置音频连接座信号名
针 信号名 说明
1 AUD_MIC_IN 前置麦克输入。
2 AUD_GND 供模拟音频电路使用的接地。
3 AUD_MIC_BIAS 麦克偏置电压。
4 AUD_VCC 供模拟音频电路使用的滤波。
5 AUD_FPOUT_R 输出给前置的右声道音频信号。
6 AUD_RET_R 从前置返回的右声道音频信号。
7 HP_ON 为以后控制耳机放大器保留
8 KEY 无针脚。
9 AUD_FPOUT_L 输出给前置的左声道音频信号。
10 AUD_RET_L 从前置返回的左声道音频信号。

2.3.6 跳线
如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5和6，9和10针应当用跳线短接，否则后置音频插座无效。

二、前置耳机插座和麦克插座

常用的前置耳机插座和麦克插座如下图：

图2

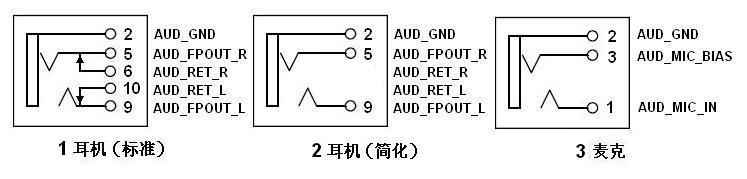

图中的每种插座都有开关型和非开关型的。根据英特尔的规范，耳机插座用开关型的，麦克插座可以用非开关型的。现在有些机箱厂为降低成本，前置耳机插座也采用非开关型。开关型和非开关型的针脚接线如下图：

图3

图4中1的插座是标准开关型的（5针），2的插座是简化型不带开关的（3针），3是麦克插座。第一种标准开关型的耳机插座有5个针脚，其中5、9是右左声道的输出，9、10是右、左声道返回。这种插座和麦克插座接线合起来共有8根，其中2根地线可以合并，这样连接线最少要有7根。第二种简化非开关型的插座没有了6、10针脚，把左右声道的返回线与输出线合并了，因此在连接主板的一端左右声道输出线必须分成两个插帽，以便短接5、6和9、10，保证后置插座连接音频输出。图中插座的针脚用英特尔规范名和针号标注，两种插座的连接线插帽如下图：

图4

图4中1是标准的插帽，4个耳机，2个麦克，1个地。虽然线名与英特尔规范不完全一致，但可以看明白（那么小的插针帽不可能印那么多字）。LINE OUT RL/ LINE OUT RR是右声道输出/返回，LINE OUT FL/ LINE OUT FR是左声道输出/返回。GND是地，MIC IN是麦克输入，MIC POWER是麦克偏置电压。左侧的数字是对应的主板前置音频插座的针脚编号。
图中2是非开关型插座的音频输出线插帽，用于没有了左右声道音频信号返回线。左右声道的输出线分成两个插帽，以便于5、6和9、10短接。为了使后置的插座功能正常，在输出线插帽连出一个短接用的插帽。所以有两个Spkout R，两个Spkuot L。图中左侧的数字是对应的主板前置音频插座JAUD1的针脚编号。

下面是这两种音频插座的电路板解刨，从图中的标示就可以看出它们的区别。

图5 (标准)

图6(简化)：
