概述
cad图纸中需要绘制多线图形，该怎么绘制呢？我们可以使用多线命令来绘制，下面我们就来看看详细的教程。

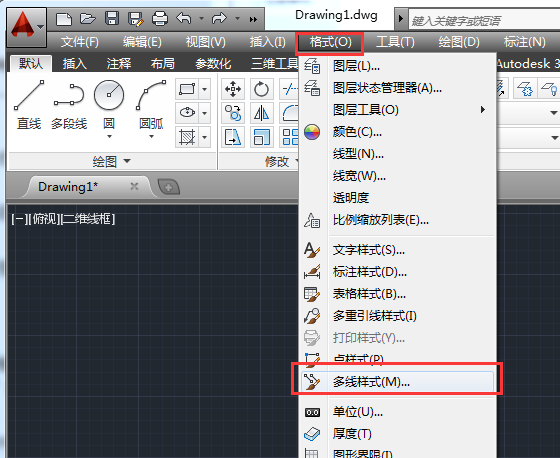

1、在菜单栏依次选择【格式】》【多线样式】选项。

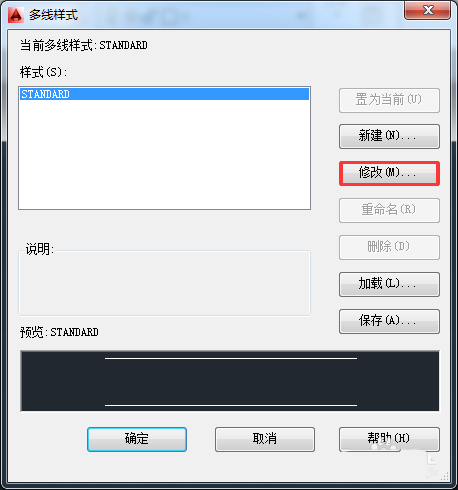

2、在弹出的【多线样式】对话框中选择【修改】按钮。
3、在【修改多线样式】对话框的【封口】选项组中，勾选【直线】的【起点】和【端点】复选框。
4、设置完成后单击【确定】按钮，返回上一层对话框，单击【确定】按钮即可。
二、绘制多线

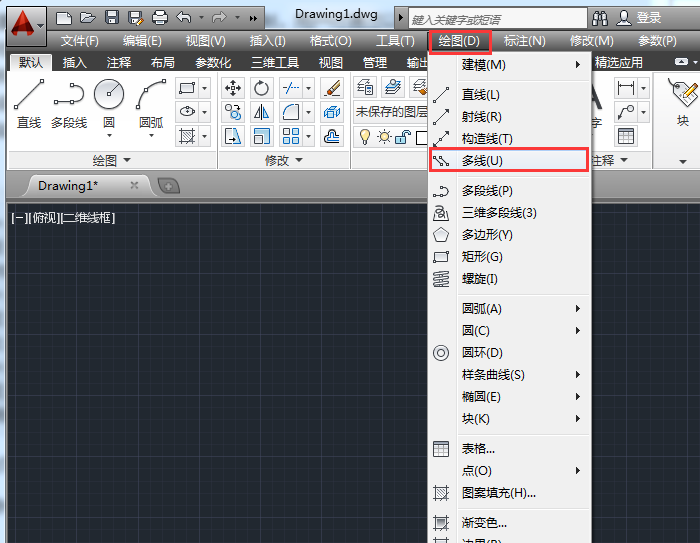

1、在菜单栏中依次选择【绘图】》【多线】选项。

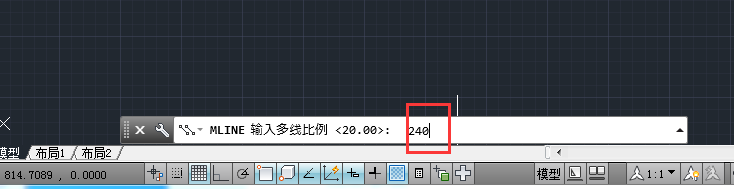

2、或者在命令行中输入“ML”按回车，根据提示将线段比例设为240，将对正类型设为“无”。
3、在绘图区中，指定好多线段起点，将光标向右移动，并在命令行中输入多线距离值为2000，按回车。
4、将光标向上移动，并输入距离值为3500，按回车。
5、将光标向左移动，输入3000，按回车。
6、将光标向下移动，输入3500，按回车，然后再向左移动，输入300按回车键完成操作。
以上就是cad多线图的绘制方法，希望大家喜欢，请继续关注靠谱客。
