概述

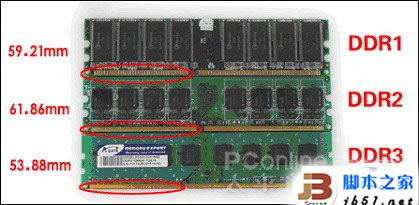

1.防呆缺口 DDR内存单面金手指针脚数量为92个（双面184个），缺口左边为52个针脚，制品右边为40个针脚；

DDR2内存单面金手指120个（双面240个），缺口左边为64个针脚，缺口右边为56个针脚；

DDR3内存单面金手指也是120个（双面240个），缺口左边为72个针脚，缺口右边为48个针脚.

2、DDR内存的颗粒为长方形

DDR2和DDR3内存的颗粒为正方形,而且体积大约只有DDR内存颗粒的三分之一

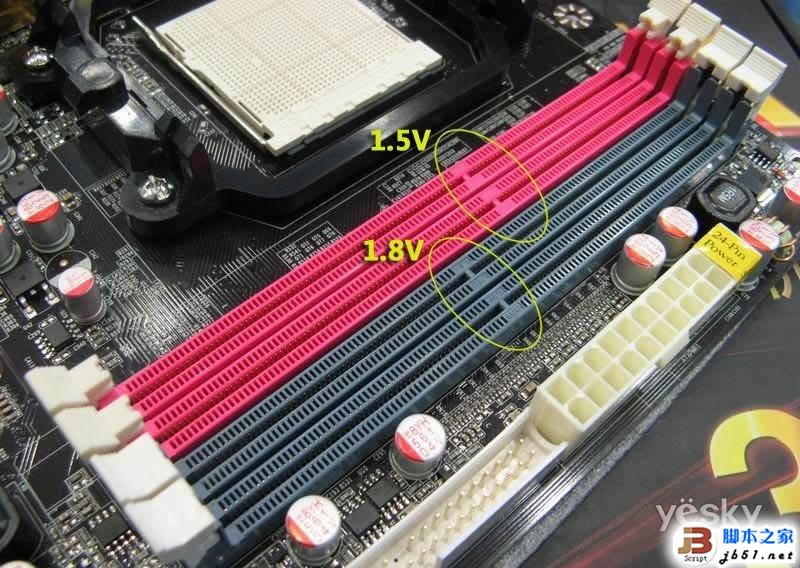

3、使用电压不同
DDR2的电压1.8V
DDR3的电压1.5V

参数不同之处

电压 VDD/VDDQ	2.5V/2.5V	1.8V/1.8V(±0.1)	1.5V/1.5V(±0.075)
I/O接口	SSTL_25	SSTL_18	SSTL_15
数据传输率(Mbps)	200～400	400～800	800～2000
容量标准	64M～1G	256M～4G	512M～8G
Memory Latency(ns)	15～20	10～20	10～15
CL值	1.5/2/2.5/3	3/4/5/6	5/6/7/8
预取设计(Bit)	2	4	8
逻辑Bank数量	2/4	4/8	8/16
突发长度	2/4/8	4/8	8
封装	TSOP	FBGA	FBGA
引脚标准	184Pin	240Pin	240Pin
