3dmax怎么制作水立方外造型的3D建模？

石墨建模对于3D设计师们来说其实并不陌生了,在3Dmax2010版以上的版本，石墨建模就已经存在了，它能快速有效的完成一系列Poly建模工作。石墨建模工具实际上就是内置了polyboost的模块，把多边形建模工具向上提升到全新层级，提供至少有100种新的工具, 可以自由地设计和制作复杂的多边形模型。石墨(Graphite)建模工具分为三个部分：Graphite Modeling Tools（石墨建模工具）、Freeform（自由形式）和Selection（选择）。鼠标放置在对应的按钮上，就会弹出相应的命令面板。下面我们就运用这个石墨工具来简单完成一个小的实例

1、我们要做的实例就是这个图片中水立方外面的结构。首先我们可以分析一下这个结构的外面，它是由很多个不规则的多边形组合而成的长方体结构。每个面大致相同，所以我们就拿它的一面来举例制作。我们在基本几何体中找的平面（plan）命令。在前视图中我们创建一个片。参数如图。

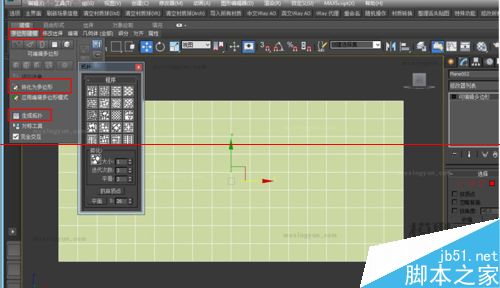

2、就用到了我们前面所讲的石墨建模工具，模型在选中的情况下，选择工具栏中的“建模—转为多边形—拓扑工具”。

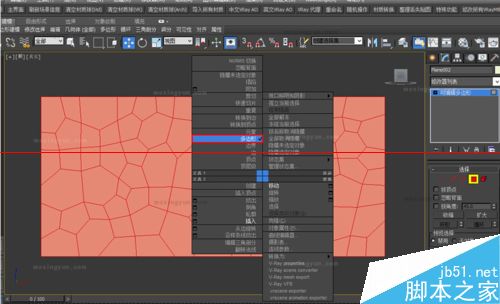

3、鼠标右键选择“多边形”，将所有的面选中。

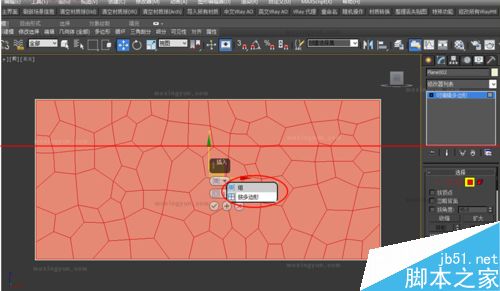

4、右键我们选择插入命令内，然后选择多边形。

5、按住Ctrl键，同时选择边级别。

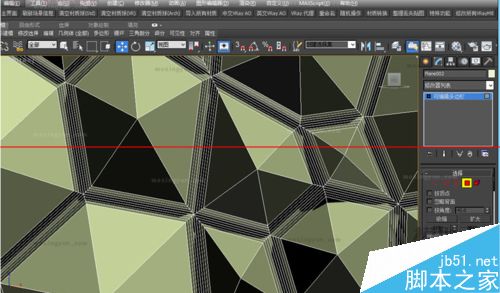

6、返回面级别，倒角。

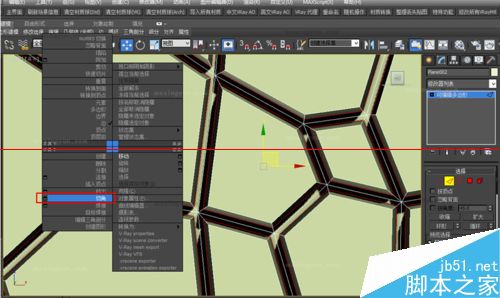

7、转回边级别，右键切角，参考参数如图：

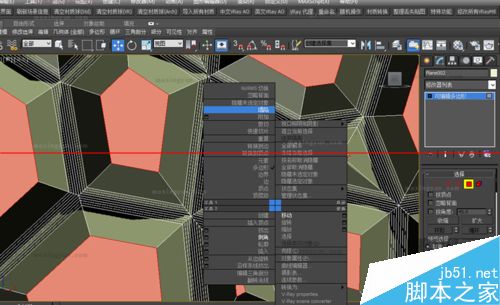

8、按住Ctrl键，同时鼠标右键，选择删除。

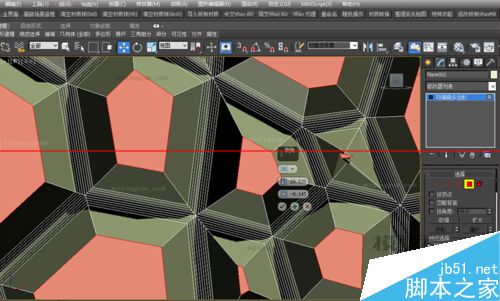

9、转到面级别，继续右键执行倒角命令。(注：为了效果看着明显一些特意将倒角弄的高了些，如果为了美观的话，尽量不要将倒角设置的太高。)

10、在此时，倒角完毕后，我们要再重复一下先前的动作，按住ctrl选择线级别，然后返回面级别。这是为了记录我们当时所选择的线，最后，我们右键进行塌陷处理。

11、现在选择线级别，我们会了解到，现在转到线级别就能够记录到上一次我们选择的线。

12、我们对线进行再次切角处理。

13、此时，我们按住Ctrl鼠标右键选择删除。

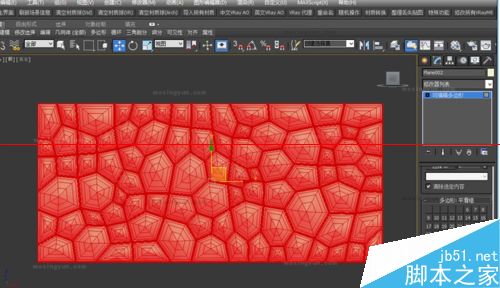

14、选择所有的面给光滑组，自动平滑90度。

15、最后，我们看下效果。

16、渲染下看看。

注意事项：石墨建模工具对于多边形建模来说节省了很多复杂的步骤，大家不妨多研究研究，软件的不断更新，也使建模速度越来越快。本教程只是引导大家熟悉一下石墨建模的小实例，如果在学习过程中遇到什么问题，可以进模型云论坛一起讨论。
