概述

在配置web服务器的时候,我们经常遇到这样的问题,由于某些原因,该服务器只能拥有一个公网IP,但是可能需要提供其他机器或者本机上其他webserver的服务器给访问者,同时又不希望使用其他端口,如果在linux下,常见的解决方案是使用nginx作为前端server,通过反向代理间接访问其他webserver.在IIS7之前,在windows上要实现该功能却不是一件容易的事情,但是在IIS7上,通过Application Request Routing模块,我们可以轻松实现反向代理.

　　本次测试配置的情况,简单起见,只在iis中测试,配置3个网站,第一个”LevenWeb”,使用80端口提供服务,第二个”levenblog”,下面运行着levenblog2.0.9,使用8080端口,第三个”phpweb”,下面有一个”test.php”的phpinfo页面(iis7 php配置本文不再详述),本机ip:192.168.1.8,为了测试,我们先进行域名绑定,也就是在leven.com.cn下新增3个子域名,域名绑定如下图所示:

我们的目标如下:

　　http://phpweb.leven.com.cn/ 访问phpweb站点,也就是http://localhost:8081/

　　http://levenblog.leven.com.cn/ 访问levenblog站点,也就是http://localhost:8080/

　　http://realblog.leven.com.cn/ 访问公网上的levenblog站点,也就是http://leven.com.cn/

　　http://localhost/leven 访问levenblog站点,也就是http://leven.com.cn/

　　首先前往http://www.iis.net/extensions/ApplicationRequestRouting下载Application Request Routing,然后安装,本次实践使用的是V2版.

　　安装完毕之后,新建3个站点:

　　然后找到ARR配置菜单:

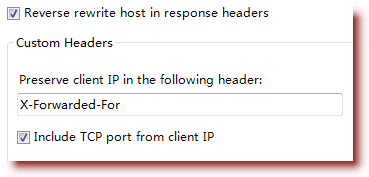

　　开启Proxy项:

　　然后在levenweb站点下配置反向代理路由,配置可以使用UI界面或者直接修改web.config的模式,本次配置给出ui和config文件两种方式,个人更喜欢config配置文件模式.

　　进入该项,先配置第一项, http://phpweb.leven.com.cn/ 访问phpweb站点,也就是http://localhost:8081/,选择”Add Rules...”:

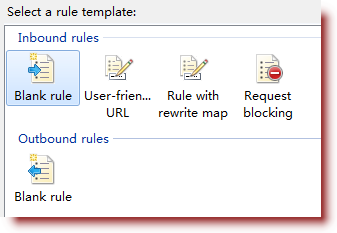

　　然后选择”Blank Rule”

　　然后填写如下:

　　图片看不清楚？请点击这里查看原图（大图）。

　　该参数设置表面ARR将拦截所有请求

　　继续在”Conditions”中选择”Add”:

　　该设置表面只有HTTP_HOST为phpweb.leven.com.cn的URL才能通过该规则,如果您绑定了多个域名,可以根据多次增加或者通过正则表达式的|来间隔

　　最后在下面的Action中配置代理路径:

　　图片看不清楚？请点击这里查看原图（大图）。

　　在这儿,{R:1}代表了MatchUrl中的第一个匹配括号

　　同样配置的web.config文件如下:

复制代码代码如下:

<rewrite>
　　<rules>
　　　　<rule　name="phpweb">
　　　　　　<match　url="^(.*)"　/>
　　　　　　<conditions>
　　　　　　　　<add　input="{HTTP_HOST}"　pattern="^phpweb.leven.com.cn$"　/>
　　　　　　</conditions>
　　　　　　<action　type="Rewrite"　url="http://localhost:8081/{R:1}"　/>
　　　　</rule>
　　</rules>
</rewrite>

测试访问http://phpweb.leven.com.cn/test.php,结果如下:

　　下面同样可以配置levenblog.leven.com.cn和realblog.leven.com.cn

　　Ui界面配置不再说明,配置完成的web.config如下:

复制代码代码如下:

<rewrite>
　　<rules>
　　　　<rule　name="levenblog">
　　　　　　<match　url="^(.*)"　/>
　　　　　　<conditions>
　　　　　　　　<add　input="{HTTP_HOST}"　pattern="^levenblog.leven.com.cn$"　/>
　　　　　　</conditions>
　　　　　　<action　type="Rewrite"　url="http://localhost:8080/{R:1}"　/>
　　　　</rule>
　　　　<rule　name="realblog">
　　　　　　<match　url="^(.*)"　/>
　　　　　　<conditions>
　　　　　　　　<add　input="{HTTP_HOST}"　pattern="^realblog.leven.com.cn$"　/>
　　　　　　</conditions>
　　　　　　<action　type="Rewrite"　url="http://leven.com.cn/{R:1}"　/>
　　　　</rule>
　　　　<rule　name="phpweb">
　　　　　　<match　url="^(.*)"　/>
　　　　　　<conditions>
　　　　　　　　<add　input="{HTTP_HOST}"　pattern="^phpweb.leven.com.cn$"　/>
　　　　　　</conditions>
　　　　　　<action　type="Rewrite"　url="http://localhost:8081/{R:1}"　/>
　　　　</rule>
　　</rules>
</rewrite>

访问结果分别为:

　　和

　　我们再添加最后一项,将http://localhost/leven 代理到 http://leven.com.cn/

复制代码代码如下:

<rule　name="leven.com.cn">
　　<match　url="^leven/(.*)"　/>
　　<conditions>
　　　　<add　input="{HTTP_HOST}"　pattern="^localhost$"　/>
　　</conditions>
　　<action　type="Rewrite"　url="http://leven.com.cn/{R:1}"　/>
</rule>

但是此时访问会出现问题,如下图:

　　显然,出现了css丢失等情况,通过查看源码:

　　可以看到css的路径有误,不仅如此,所有的img,a标签路径全部出现了错误,代理之后的地址是/leven/xxx的,但是源地址仍然是/xxx,因此我们还需要增加一个Outbound Rule

　　配置好的config文件如下:

复制代码代码如下:

<outboundRules>
　　<rule　name="Add　application　prefix">
　　　　<match　filterByTags="A,Img,Script,Link"　pattern="^/(.*)"　/>
　　　　<conditions>
　　　　　　<add　input="{URL}"　pattern="^/leven/.*"　/>
　　　　</conditions>
　　　　<action　type="Rewrite"　value="/leven/{R:1}"　/>
　　</rule>
</outboundRules>

然后刷新:
