教你如何利用autocad输出高清晰图纸的方法

本教程是向靠谱客的朋友介绍如何利用autocad输出高清晰图纸的方法，教程介绍的很不错，很适合新手学习，转发过来希望朋友们通过这篇教程有所收获。

CAD有自带的输出JPG的命令，但不够清晰无法满足印刷需求。可以导出很大分辨率的图但是文字多半看不清。本教程以CAD2006为例，导出的图将会是黑白的（当然也可以彩色）。

步骤/方法

1、文件——绘图仪管理器，将弹出如下图文件夹

2、双击"添加绘图仪向导"，之后一下的步骤都是直接点击下一步进行

3、选中"⊙打印到文件" (因为是用虚拟打印机输出,打印的时候是弹出保存文件的对话框,所以叫打印到文件)

接着点"下一步"

4、给绘图仪取个名字.点"下一步"

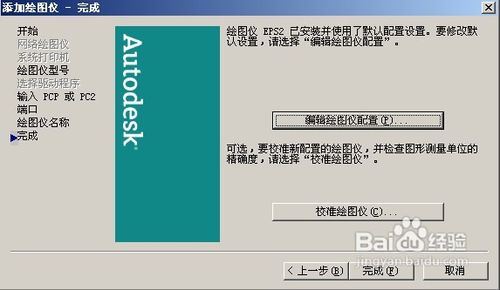

5、点"编辑绘图仪配置" 弹出如下框

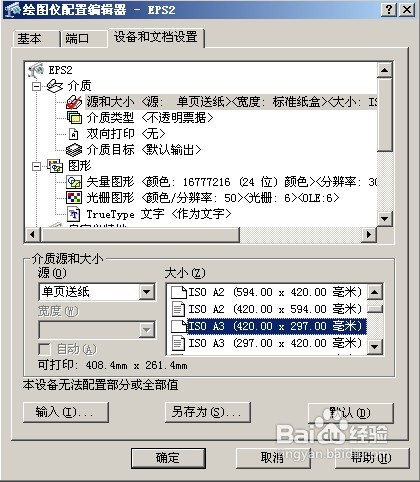

6、选中"源和大小" 在下方选择你要输出文件 的大小 ,这里选择 "ISO A3"

接下来选择"矢量图形" 和"TrueType 文字"

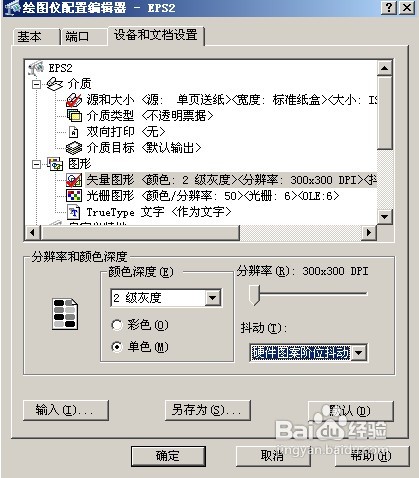

7、矢量图形"对话框, 选单色就是黑白色的,这里还可以设置 分辨率 这里默认 300DPI,抖动不用管,默认就好.

"光栅图形"是设置输出JPG格式的选项,这里不作详细介绍.因为并不能输出高清JPG.

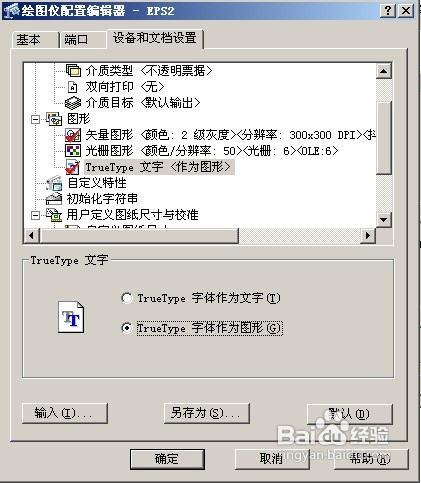

8、"TrueType 文字" 对话框,选"TrueType 字体作为图形",这样输出文字就不会错位,重叠在一起了.

好了,点确定(其它选项不是很重要),再点完成.

9、配置完成后,会多出一个EPS的绘图仪.配置完成,进入CAD出图

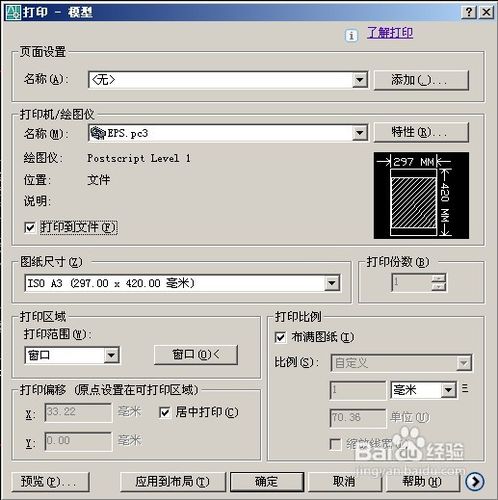

ctrl+p 打印 对话框选项如下图(如果之前没有配置打印,会弹出一个对话框警告,别管他,点确定).

END

注意事项

名称:选择刚刚命名的绘图仪"EPS.PC3" —— 勾选"打印到文件" ——选择“图纸尺寸”——然后打印范围选择“窗口”模式，再点窗口，框选你要输出的部分。点“确定”——弹出保存对话框，选择要保存的路径 OK。

输出的是EPS，你可以直接用AI，CDR，PS打开。PS 用”置入“这样进去的EPS文件是”智能矢量对象“，可以自由缩放，不会模糊，剩下的大家可以搞定了。

以上就是如何利用autocad输出高清晰图纸的方法介绍，希望能帮到大家，谢谢阅读！
