CAD2014参数化功能怎么使用? cad参数化的使用方法

cad2014中想要绘制图形，可以使用参数化来绘制，下面我们就来看看详细的教程。

一、几何约束

1、几何约束即为几何限制条件，主要用于限制二维图形或对象上的点位置。对象进行几何约束后具有关联性，在没有溢出约束前是不能进行位置的移动的。在菜单栏依次选择【参数化】》【几何】选项，根据需要选择对应的约束命令，即可进行限制操作。

二、标注约束

标注约束主要通过约束尺寸达到移动线段位置的目的。在菜单栏依次选择【参数化】》【标注】选项。主要有以下七中模式。

1、线性约束

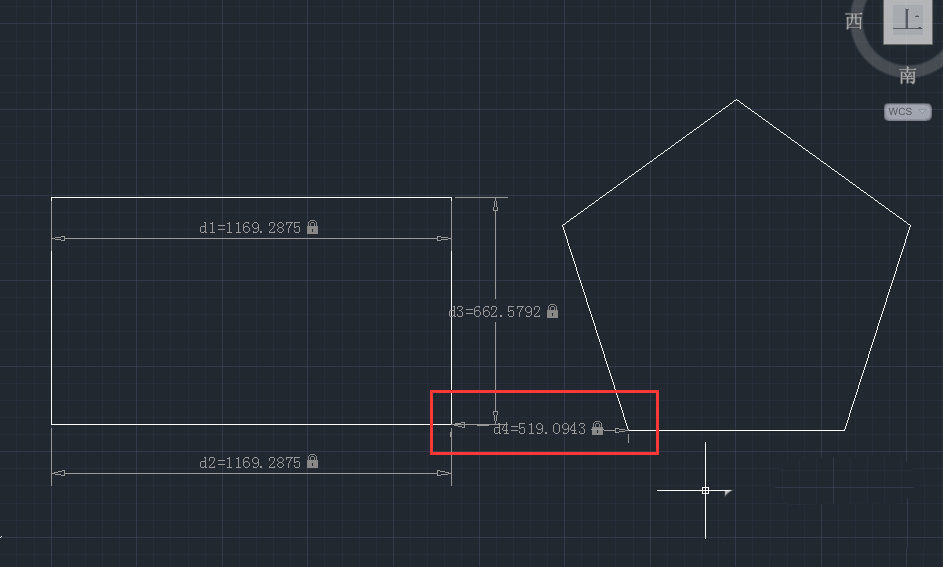

线性约束可将对象沿水平方向或竖直方向进行约束。在菜单栏依次选择【参数化】》【标注】》【线性】选项，指定两个约束点，然后指定尺寸线位置，此时尺寸为可编辑状态，并测量出当前的值，重新输入尺寸值后按回车键，系统自动锁定选择的对象。

2、水平约束

水平约束可以将所选择对象的尺寸线沿水平方向进行移动，不能沿竖直方向进行移动，其使用方法与线性约束相同。

3、竖直约束

数值约束与水平约束正好相反，只能将约束对象的尺寸沿竖直方向进行移动，不能沿水平方向进行移动。

4、对齐约束

对齐约束主要用于将不在同一直线上的两个点对象进行约束。

5、直径、半径、角度约束

直径约束用于对圆的直径进行约束；半径约束则是对圆或圆弧的半径值进行约束；角度约束用于两条直线之间的角度进行约束。

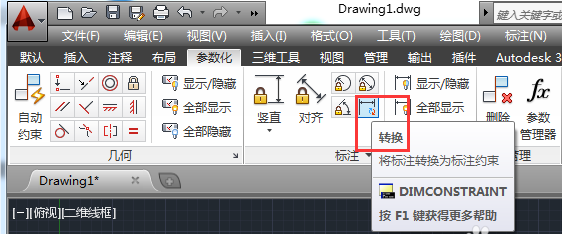

6、转换

转换约束可将已经标注的尺寸转换为标注约束。

以上就是cad参数化功能的教程，希望大家喜欢，请继续关注靠谱客。
