华为移动电源拆解图赏 细节很用心 优点缺点总结

华为移动电源已经发布了，这款13000mAh的移动电源的外观设计乍一看黑被人误认为是小米移动电源，其售价还有小贵，为168元。下面我们来看看华为移动电源的拆解图赏，看看该移动电源有那些优点，缺点又在哪里?

电源的两侧各有一块塑料片，用刀片撬开后便会露出螺丝孔位。整个电源前后只有2颗螺丝，其余均由扣位与滑轨进行辅助固定，是同类产品中螺丝相对最少的。

显然，华为在结构装配上花了不少心思，螺丝更少有利于提升流水线组装效率和产能。

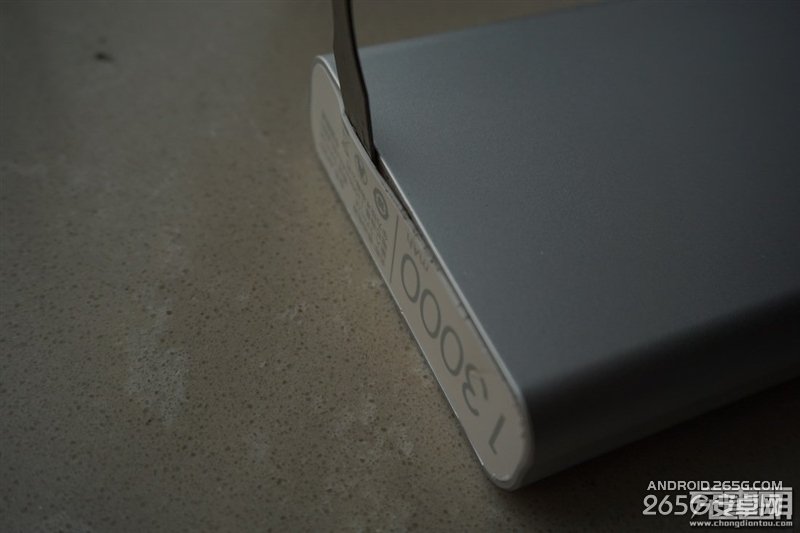

上刀片撬

双面胶+卡扣

很容易扣下来

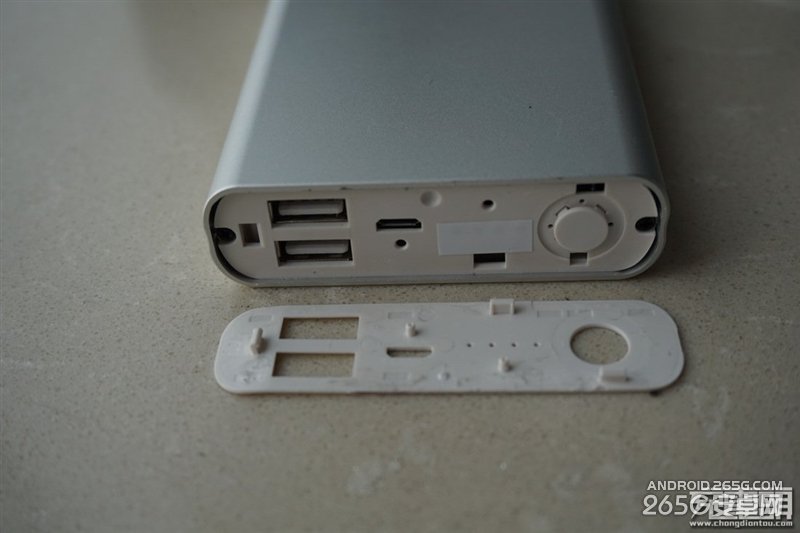

里边有两颗螺丝

这一面则是抽拉式的

推一下内部就出来了

五节并排的18650电芯，换成单颗3200mAh就可以推出16000mAh的新品了

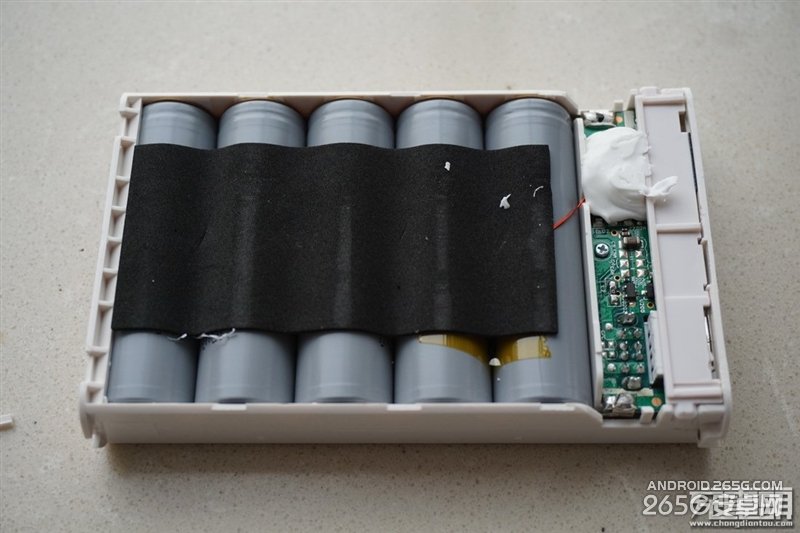

电芯码放很整齐，占据了绝大部分内部空间

塑胶盒套装

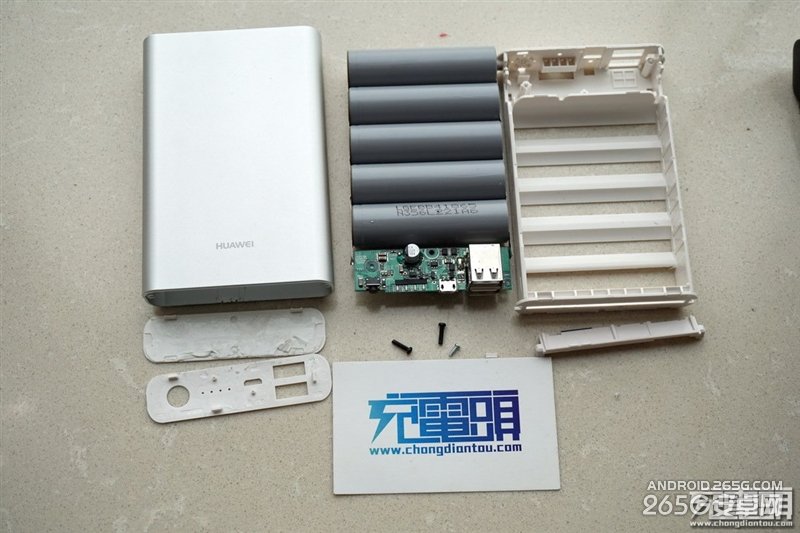

电池组、电路板、固定框架三部分

电芯来自LG化学，型号LGEBB41865，单颗容量2600mAh/9.36Wh，重量约45克

电池组上盖着黑色泡棉，用于减震

黄色麦拉片粘住的是温控探头，高温保护屏障

电路板面积尺寸正好与一只18650电芯相当。正面有USB插座、精密电阻、保护MOS、LED电量指示灯、电量查看按键等元器件。输入和输出USB母座均为铜壳，用强力磁铁无法吸附，用料不错。

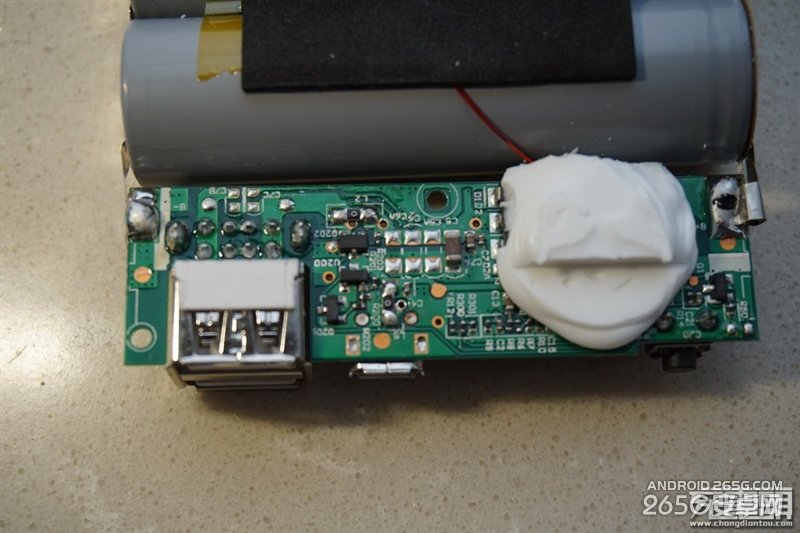

电感和主控芯片均设计到了背面，被乳白色胶体盖住了。

刮开乳白色胶体，电感为2R2全封闭式规格，主控采用QFN封装，芯片编号BQ42903。从电路设计上来看，这是一颗三合一方案，可以控制移动电源的充电、放电、电量指示、温度保护、路径管理(边充边放)等功能，设计集成度非常高。

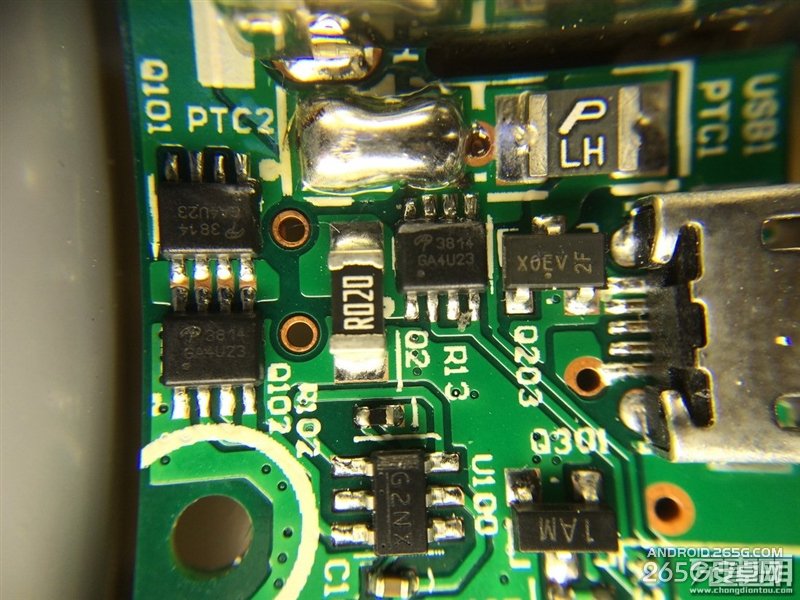

电路板细节

电路板细节

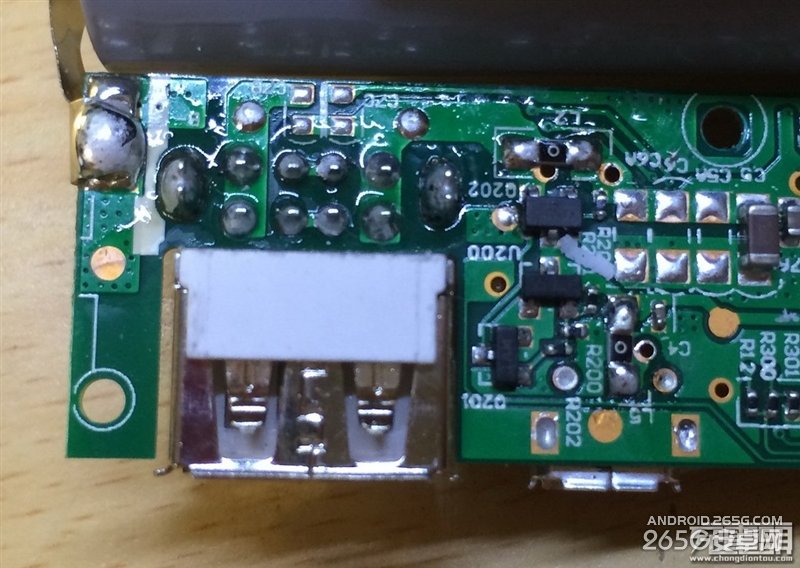

USB输出为短接

华为移动电源在细节方面还是做得很细致的，大家怎么认为的呢?
