想要使用CAD画平面图门窗，如何操作呢？下面就给大家举例讲解使用CAD画平面图门窗的方法

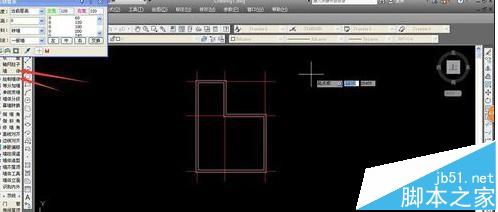

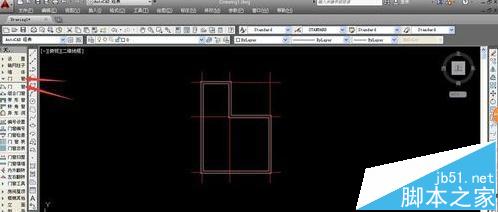

1、打开CAD，进行进行轴网的绘制，如图所示，接着点击“墙体”→“绘制墙体”进行墙线的添加

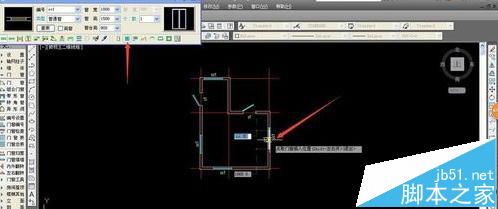

2、添加窗：点击“门窗”→“门窗”，弹出门窗的添加命令窗口，进行相应参数设置即可

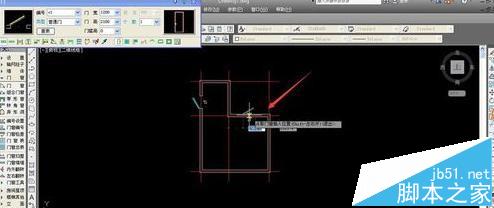

3、如图所示，将鼠标移动到相应墙线位置，弹出提示，确定位置后单击鼠标即可确定位置，并输出门窗

4、如图所示，左上方门窗设置窗口中的下方，这里可以切换添加部件，门或者窗，点击“窗”，开始进行窗户的添加，选择合适位置点击鼠标即可

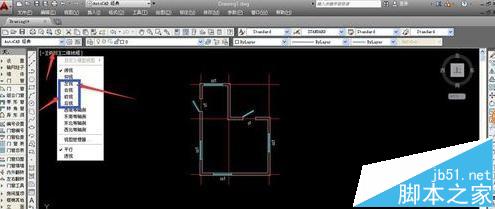

5、在绘图左上角点击“俯视”，接着调整视角，可得不同的图纸

6、在弹出的视角调整项中，可选择各种不同的视角，根据需要进行选择
