概述
NVIDIA刚刚正式发布了新一代主流显卡GeForce GTX 1060，不过今天只是纸面发布，暂时没有性能评测，上市也得等等。

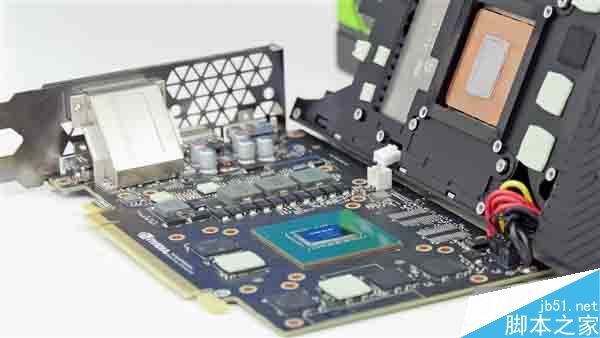

GTX 1060外部采用了和GTX 1080/1070风格类似的散热器，很长很威猛，但其实PCB很短小。如果你想知道GTX 1060内部长什么样子，一起来看拆解图：

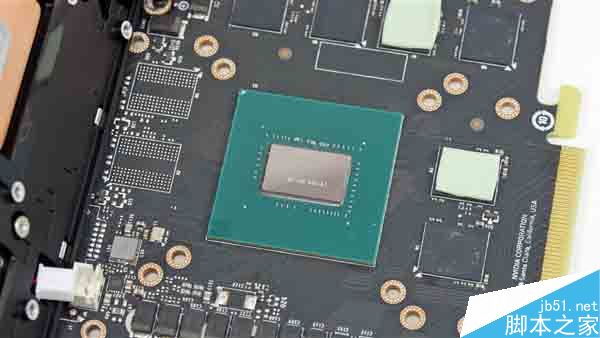

核心编号GP106-400-A1，明显比GP104小多了。周围焊接了六颗显存颗粒，但还有两个留空位置，难道其实支持8GB？可能会用于Quadro专业卡？不得而知。
DVI接口电路部分有完整的屏蔽，很良心。
核心供电设计是3+1相，很普通。六针的辅助供电接口并没有直接设计在PCB电路板上，而是通过“飞线”延长到了散热器尾部，确实挺奇葩的，想改装散热器就麻烦了。
不过其实GTX 1060这样的卡在市面上基本都会是非公版，要么PCB加长要么散热器缩短，是不会如此设计供电接口的，不必过虑。
