看图识保险电阻兼谈故障实例

　　在电脑(包括笔记本电脑)主板上，光驱里，显示器中，都大量使用了保险电阻。保险电阻顾名思义，其作用就是起到保险丝的使用，同时其自身有一定的阻值，能限制电流的大小。特别是在电脑主板上使用了自恢复保险，其作用时当通过其电流过大时，就会熔断，阻止电流的通过。当故障排除后，又会自动恢复导通。所以当此类设备出现某部分功能不能使用时，如：USB接口不能使用，不认键盘，显示屏不亮等故障时，有不少就是因为保险电阻熔断，造成设备无法供电而不能工作的。

　　一般保险电阻的标注是：Fx或PSx或FSx等，x表示数字。由于生产厂家的不同，保险电阻通常有如下几种形状：

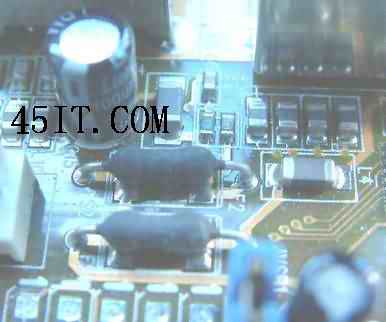

　　1．类似电阻形状

　　这类形状的保险电阻常用在一些低档的主板上和光驱中，其形状和电阻类似，颜色一般为绿色或土色，有的上面标有电流值（如：1 1/2A），有的用一道色环标注。

　　例：一只40X Acer光驱，加电后无任何反应，状态指示灯不亮，也不能出盒。打开光驱，测试其供电端，发现12V供电的保险电阻已呈断路。注意：地线端接有一个二极管，是用来防止电源极性接反的，但是如果电源的12V与5V接错，则不起作用。因为保险电阻不易购到，用细导线直接连接即可。加电试机，一切OK。

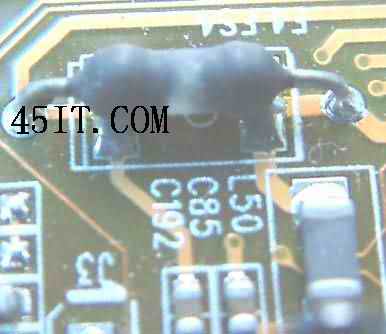

2．小阻值电阻

　　在大电流回路中串入小阻值电阻也能起到保护电路的作用。当电流过大时，保护电阻急剧发热，最后电阻烧断，起到保护作用。

　　上图右边的墨色的保护电阻中间有白色，这是已经被烧断标志。用万用表测量时呈断路状态。

　　例：一主板前置USB接口不能使用U盘等移动设备，插上后，主机没有反应，不出现发现新硬件和安装新硬件的画面提示。仔细观察主板后发现F4已经烧断。最后用一只0.47OHM1/4W的金属膜电阻代替后，故障排除。

　3．类似二极管或磁珠形状

　　这类保险电阻的外形类似整流二极管，全体为黑色，没有二极管的极性标注用的白色环。其上一般有字母标注其电流大小，如：1.5A 125V等字样。一般也用于光驱，主板的键盘、鼠标接口，USB电源+5V供应端。

4．白色小方块状

　　这类保险电阻的外形类似贴片电解电容，不过其颜色为白色，其上一般也有字母标注承载电流大小，如：400mAU，表示其通过的最大电流为400MA。

　　例：一台HITACHI P133笔记本电脑，电脑启动正常，液晶屏没有任何显示，但是如果使用外接显示器时显示正常。由此可判断液晶屏显示电路有问题。拆机检查，发现背光灯的升压变压器没有工作。询问客户得知，是因为瞬间电流通断后出现此故障的。仔细检查发现液晶屏的供电电压正常，但是其启动端的保险电阻已断路，因其电流只有400MA，于是用1N4148代用，加电即可正常工作。

　　5．银白色金属状

　　这种保险电阻也常见于主板上，用于USB接口供电电流较大的外设电路中。
