初学CAD时，需要箭头的画法，以后作图会需要。

1、在CAD界面里直接输入命令【PL】，然后按空格键。鼠标点一下，向后拉。

2、然后不要管鼠标，接着输入命令【W+空格键】（就是按完W后再按空格键），继续输入命令，【0+空格键】，【100+空格键】。鼠标点一下，按两下空格键，箭头就完成成一半了。

3、鼠标向后拉线，如果线是歪的，就按F8可以变直。

4、输入命令【W+空格键】，【50+空格键】，【50+空格键】，鼠标点一下，按空格键，箭头就完成了。

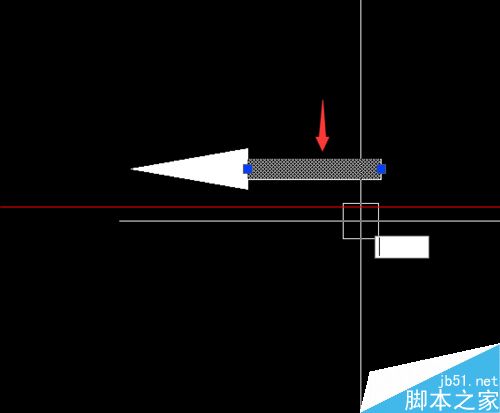

5、如果觉得箭头后面的长方形太粗了，可以有鼠标点击后面的长方形，输入命令【E+空格键】，然后按照上一个步骤，输入命令【W+空格键】，现可改为【30+空格键】，【30+空格键】，鼠标点一下，按空格键，就完成了。

6、另外，若是哪一步做错了，在菜单栏里有撤销键，点击一下返回一步。如图所示。
