概述
欧式门的画法较为复杂，其门板上的有线条。那么今天我们来学习一下欧式门的简单画法。以双扇门为例。
1、首先绘制门套，高为2250，宽度为1900。调用偏移命令，将线段依次向内偏移40,70.

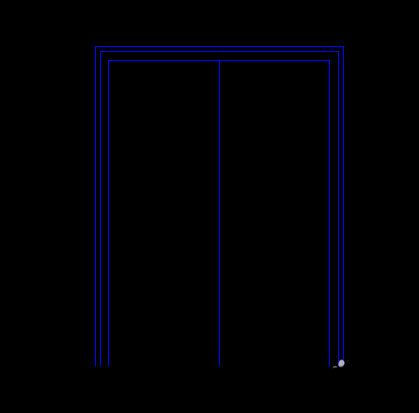

2、在线段中间绘制一条垂直线。

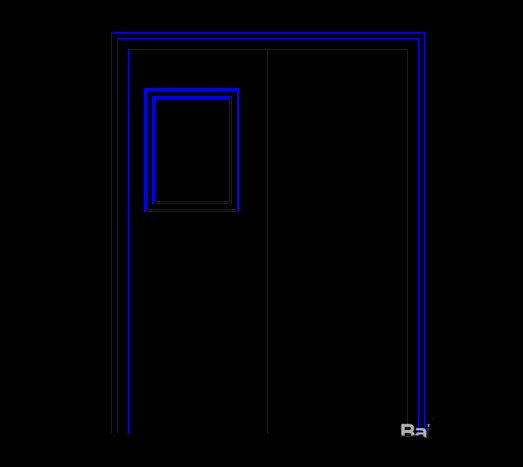

3、调用矩形命令，绘制尺寸为600*780矩形，并移动到相应位置。
4、将矩形向内偏移10,40,10.

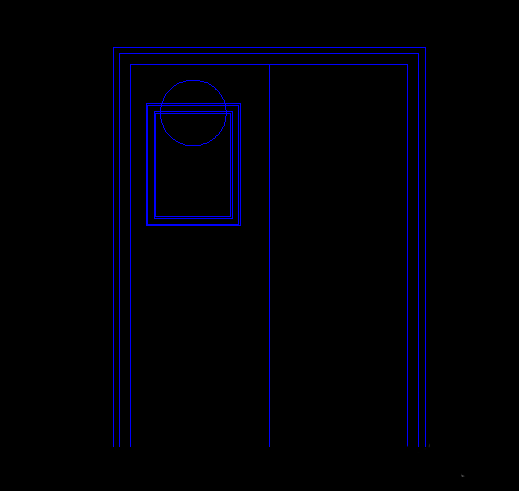

5、以线段中心绘制一个半径为210的圆。

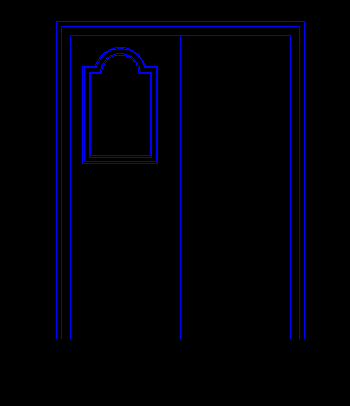

6、依次向内偏移10,40,10，并调用修剪命令进行修剪。

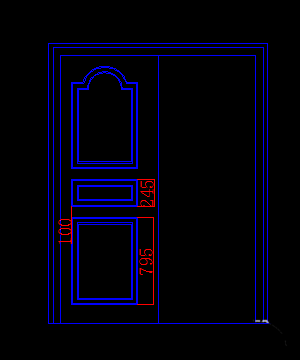

7、按上述方法绘制下面的造型。

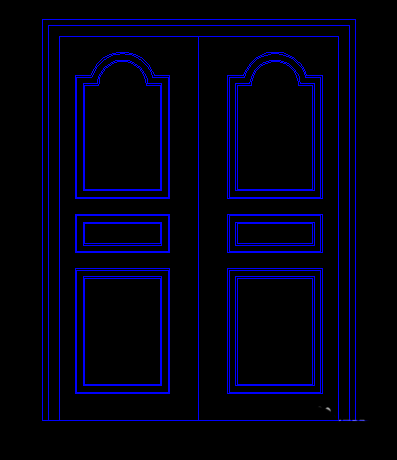

8、通过镜像的到另一侧的图形，欧式门绘制完成。
