现在AMD GPU显卡已经进入14nm FinFET工艺和“Polaris”(北极星)架构时代,并即将迎来更高端、更强大的“Vega”(织女星),CPU处理器方面的终极大招也即将释放,这就是万众期待的全新架构“Zen”。下面就详情来看看AMD Zen架构全球首公开详情吧!
当地时间2016年8月17日,AMD在美国旧金山首次公开了Zen架构的具体设计细节,并首次公开进行了实际性能展示。
AMD总裁兼CEO苏姿丰博士(Dr. Lisa Su)。
AMD高级副总裁兼CTO Mark Papermaster。
AMD公司目前的业务重点可以分为三大领域,包括游戏、沉浸式平台、数据中心,市场价值分别约有150亿美元、200亿美元、180亿美元,而它们无疑都需要有强大的CPU作支持。
AMD CPU历史上创造过大量辉煌瞬间,比如首次突破1GHz频率大关、首个x86 64位架构、首个x86双核处理器、首个APU、首个四核x86 SoC、最快CPU、首个x86游戏主机SoC。
Zen架构则是AMD一次全新的开始,全球众多团队都参与了研发,包括北美、中国、印度等等。
它的设计重点主要有三点:性能(Performance)、吞吐能力(Throughput)、能效(Efficiency)。

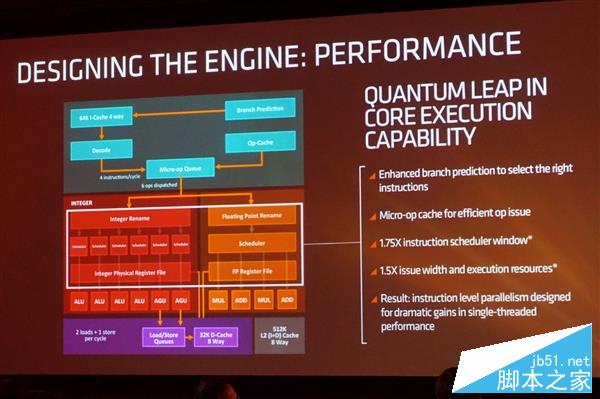

性能方面自然是核心架构设计。Zen取得了飞跃式的进步,通过增强分支预测(选择正确指令)、微指令缓存(高效指令分发)、指令调度器窗口增强75%、指令分发宽度和执行资源增强50%,这些指令级别的并行设计,获得了单线程性能的大幅度提升。
另外,核心、非核心部分的设计也做到了最佳平衡,因此可灵活运用于不同市场领域。

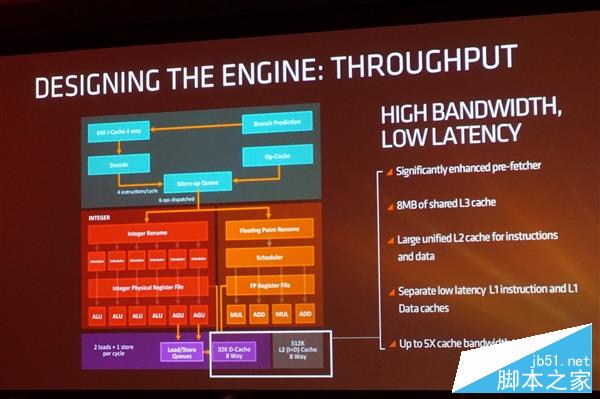

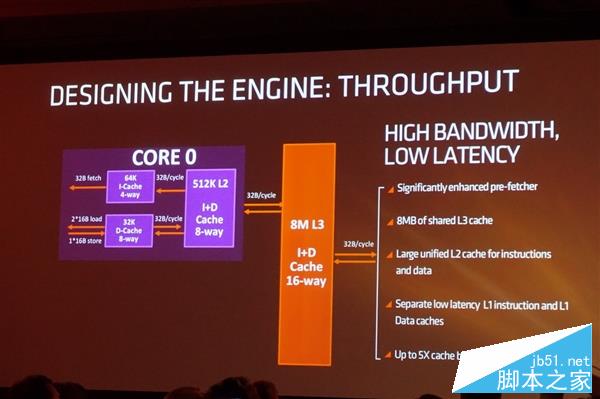

吞吐方面首先是高带宽、低延迟的预取和缓存系统,包括大幅度增强的预取器、8MB共享三级缓存(16-way)、更大的一体化指令和数据二级缓存(每个核心512KB 8-way)、独立的低延迟64KB一级指令缓存(4-way)和32KB一级数据缓存(8-way),单个核心的缓存带宽提升了最多5倍。
同时,Zen架构依然拥有AMD HyperTransport总线技术,用于内部核心互连,并做了进一步增强和优化。
