概述
作为一款常用的工程绘图软件，我们会经常用到CAD进行绘制混凝土构件。具体怎么操作呢？下面小编就跟大家分享下CAD绘制混凝土构件的操作方法。有需要的朋友一起去看看吧！
方法：

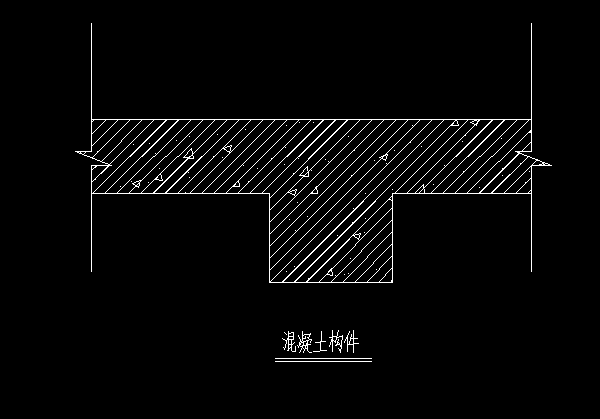

1、首先打开CAD软件后，我们写在软件页面上制作出某个混凝土构件的截面，如下图所示。
2、砼截面初步绘制好后，接下来就需要我们给该截面插入图案填充。在下面的命令栏中输入“H”，再按回车键。
3、此时会弹出“图案填充和渐变色”对话框，我们先在“图案填充选项板”中选择好下图箭头所指的图案。
4、接着通过“边界→添加：拾取点”功能选定好需要填充的范围，点击确定就会出现下图这样的图形了。
5、之后再打开“填充图案选项版”，然后选择里面的AR—CONC图形。
6、接着再根据步骤四的操作我们就能够得到下图显示的图形了，这样就已经完成混凝土构件的绘制工作了。
