概述

10月18日，小米正式推出了全新10000mAh移动电源产品——小米电源2。新一代产品的最大特点是升级为锂聚合物电芯（ATL/力神）外，还支持双向快充（输入最高18W、输出最高15W）。同时原来3节18650版本的小米移动电源10000mAh（俗称米万）下架退市，小米移动电源2接过米万接力棒以后作为百元以下主力继续领跑。

此外，小米电源2依然有小电流模式（双击按键开启为蓝牙耳机、手环等充电）。

接口方面，具备USB Type-A输出口和micro USB输入口。并拥有9重电路保护，更安全。

性能上，实际输出容量为6900mAh，比上一代提升了10%，板端转化率93%。

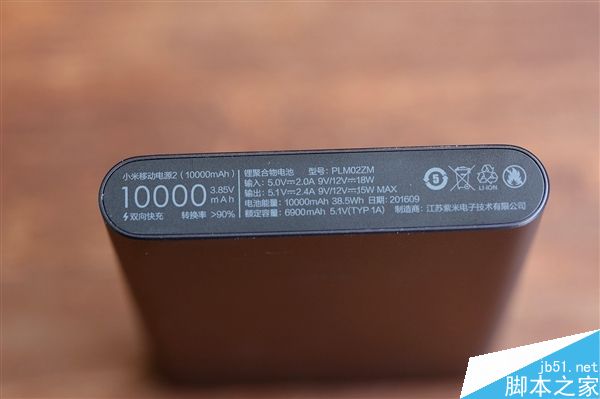

通过之前的开箱上手我们发现，小米电源2依旧采用阳极氧化工艺铝合金外壳，得益于锂聚合物取代18650电芯，机身厚度仅14.1mm，比上一代薄了1/3。相比第一代握感更加出色。其顶部具备四颗LED电量指示灯，可实时查看大约电量。

那么小米电源2内部又是怎样一番景象呢？以下是今天分享的这款新品拆解。

小米移动电源2 装配结构与以往金属壳体的几款小米移动电源几乎一样，我们先把顶栏胶面板撬出。

然后把底栏胶铭牌也用同样的方式撬出。

底部去掉胶铭牌后可以看到由两颗十字螺丝拧紧的固定挡板，就是这块挡板把内结构框架通过拉紧方式固定在金属壳体中间。

2颗十字螺丝拧掉。

去掉螺丝后，内构可以直接轻松拉出。

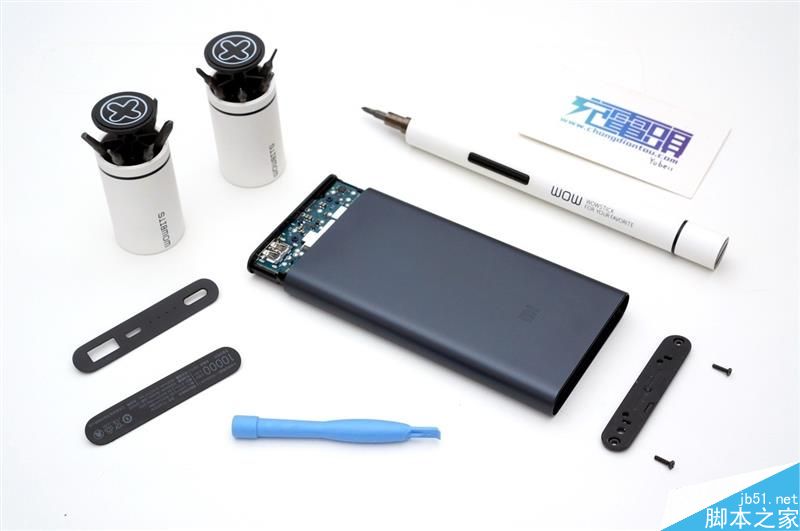

拉出内部结构，分离金属外壳。

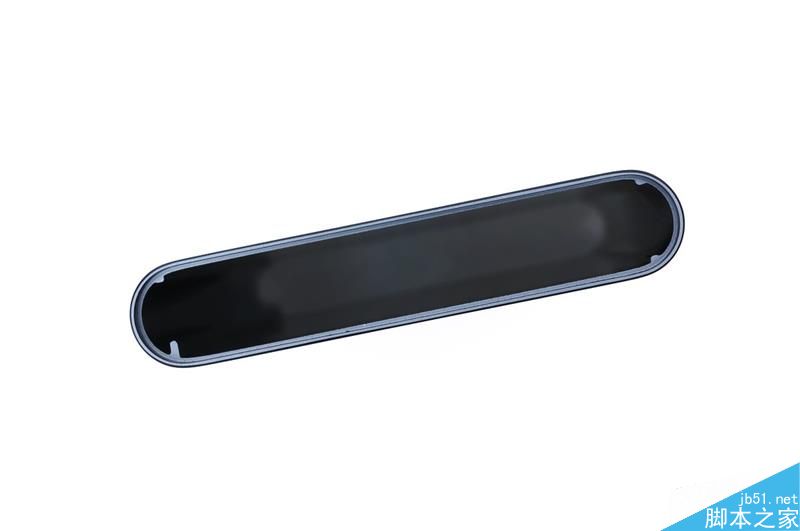

金属壳体内部一览。

小米移动电源2内构与高配版一样里面使用了塑料框架作为装载体，而紫米则因为本身就是全塑料设计所以电池与PCB直接固定到塑料壳体上，所以在重量上紫米轻便不少。（小米移动电源2 218g，紫米QB810 174g。）

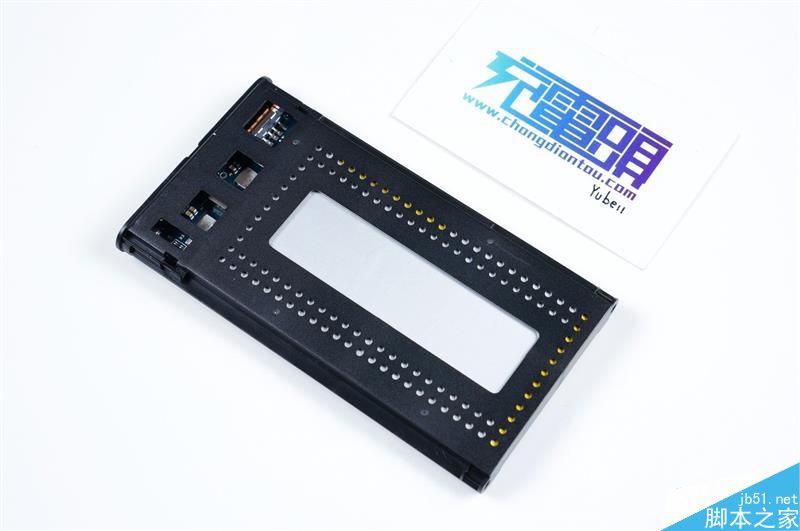

反过来看看塑料框架。

电池组选择上，小米移动电源2 与紫米QB810 电芯完全相同，都是出自国内力神电池的 4.4V 高压电芯，3.85V均压10000mAh 38.5Wh，批次代号都是M74。而小米高配版虽然也是力神4.4V电芯/均压3.85/10000mAh38.5Wh，但批次代号为M54，所以小米移动电源2与高配版电池并不相同。

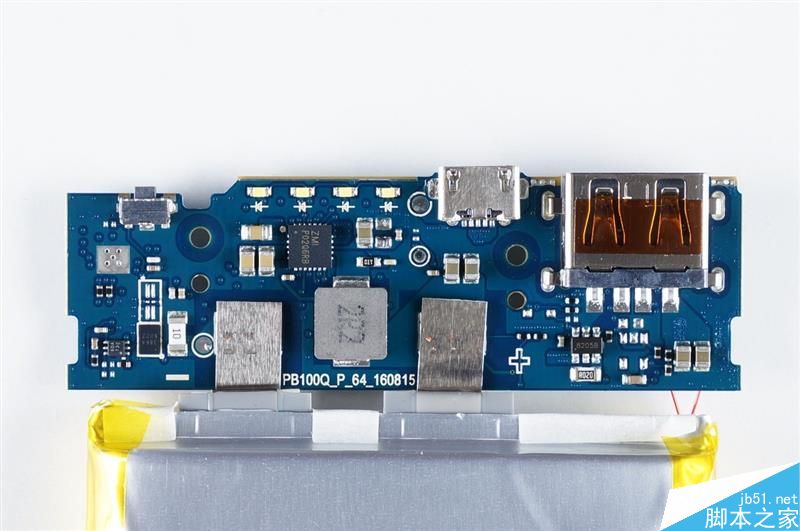

PCB正面一览。

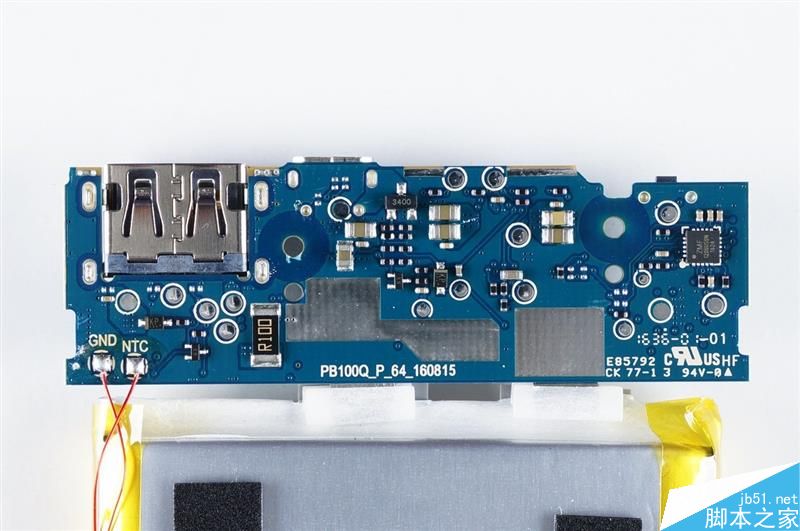

PCB背面一览。

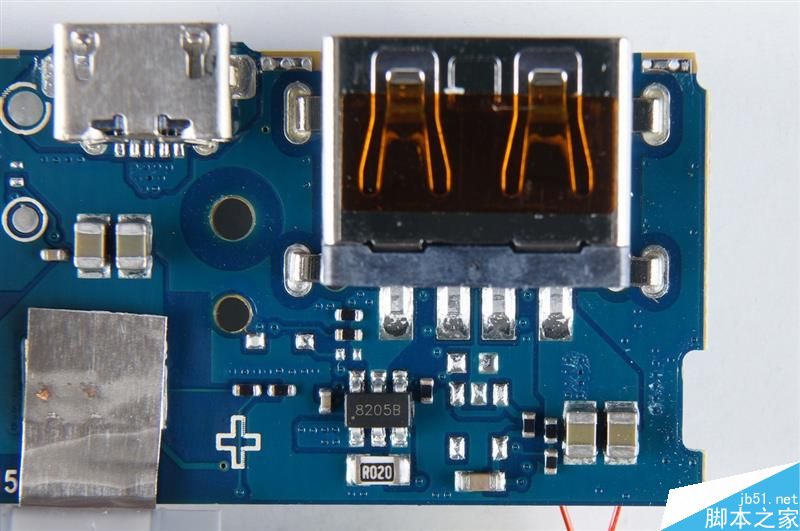

ucsp封装MOS旁边是电池管理IC，他们搭配组成保护板，白色保险丝作最后一道安全防线。

小米移动电源2在方案选择方面舍弃了高配版里使用的高端万金油 TPS61088 BQ25895，采用紫米全新自主研发的电源管理芯片 ZMI P02Q6RB，针对ATL\力神聚合物高度匹配，充分发挥效能。至于芯片参数，问了度娘跟狗哥都说不知道。这个芯片与紫米QB810上使用的 ZMI P02Q6PA 是相同的芯片，P02Q 是芯片代号，后面是芯片批次。
