概述
cad中是没有直接批量展点的方法，不过通过一些方法是可以实现批量展坐标点的。本经验将介绍其中一种，利用cad的复制功能，指定插入点为要展的坐标点，从而实现批量展点。步骤如下：
工具/原料
1、画一个指定半径的圆
打开cad，输入命令“c”，随意指定一个圆的中心点。

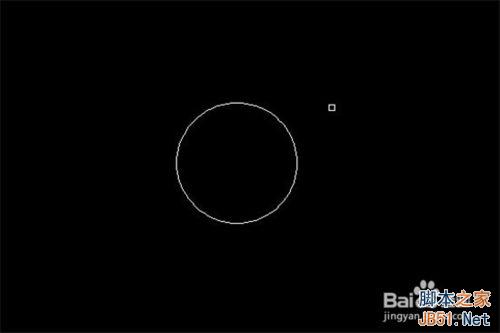

指定一个半径，画一个圆。
2、通过复制功能批量展点

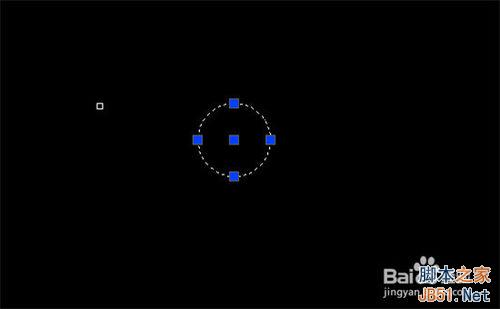

选中该圆。
单击圆心，出现一个菜单，点击键盘上方向键盘的下拉箭头。
出现一个下拉菜单，选择复制。

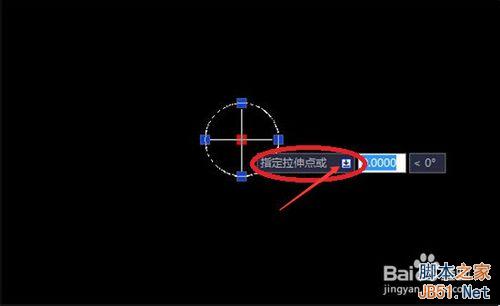

可以看到命令窗口有“指定拉伸点”字样，等下直接复制坐标进来就行了。

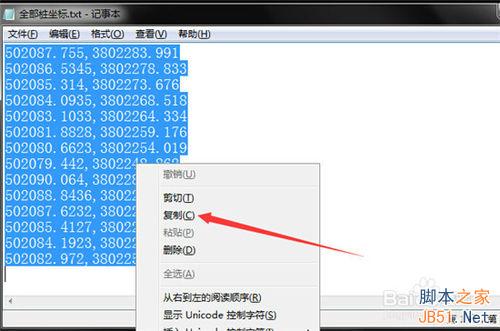

打开事先准备好的点坐标，ctrl+A全选，复制。
把光标置于命令窗口，按Ctrl+V，把复制好的坐标输入进来。

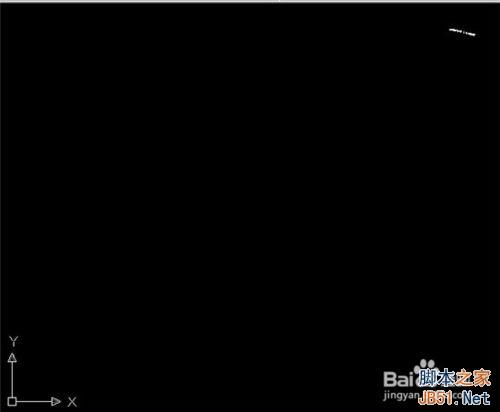

自动完成坐标复制。
3、定位展点成果
输入命令“zoom”，调节视野范围。
输入命令“a”，表示显示所有图纸。

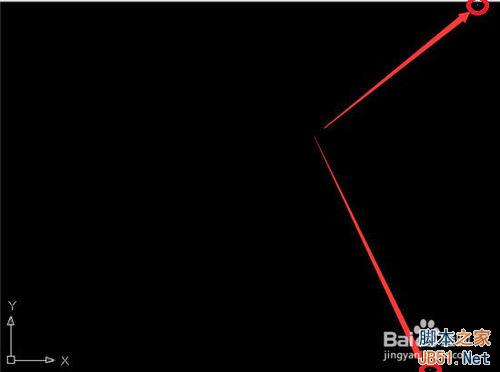

例如本次操作中，会出现两个白点。一个是初始的圆，另一个是展的点。
选择其中一个进行放大，找到展的点，放大至适宜大小。
4、展点成果展示
本次工展点220余点，部分结果如下图。
以上就是cad实现批量展坐标点方法介绍，希望能对大家有所帮助！
