AutoCAD快速制作印有浮雕的三维盘子教程

本教程向靠谱客的朋友们介绍AutoCAD三维实体速成最简单入门法 ，本期教程继续讲解画盘子，今天是为大家介绍AutoCAD快速制作印有浮雕的三维盘子方法，这是CAD中的一个重要知识点，对于刚入门的朋友非常有帮助，推荐过来，希望朋友们细心学习！

作者前言：

一、上集画了两个盘子,这集还得说说盘子。初学的朋友不可认为就是一个盘子嘛，实体旋转一圈就搞定了，有多少值得不厌其烦地说？

不应认为简单的东西就不屑一顾，经验是靠点滴积累。前几集中陆续讲了多个盘子（用花盆、托盘、小盆）的画法，简单的东西运用的方法却不尽相同。

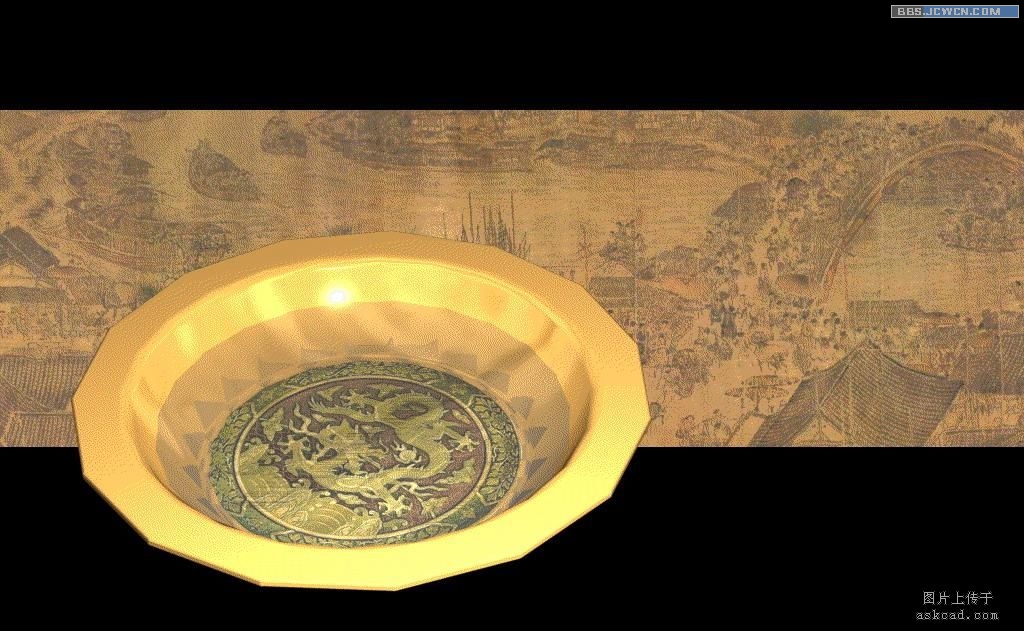

这个盘做法是当圆盘做好了后，画个正15边形拉伸成实体，然后取交集而得，当然倒圆角这些操作就不说了。

在渲染上，大家都能看明白了。可以有初学朋友会问"盆中的水是如何做的呢？"，这个简单，"水"我用是实体旋转，然后用透明材质（glass）。至于盆底的图，与背景都是插入的。

二，不好意思，还是讲盘子。

下面这个盘子，与前面又有所不同了，贴上去的图怎样变成浮雕的效果呢？

这个方法在讲"放大镜"那集中，说过一下。用的是"凹凸贴图"，凹凸贴图的意思是，根据插入图片上的各像素的深浅，对附着材质的表面作相当的"凹凸"效果。

这个操作运用相当多哦，对于制作"浮雕"效果是相当显著的。"凹凸贴图"只是用于这种浮雕吗？不是的，很多运用有待逐步摸索，比如说下图这种有点如铸铁效果的粗糙表面，好象cad材质库中没有一模一样的材质，可以用调整"凹凸贴图"而得。

对于"渲染"，修改材质是相当重要的，因为涉及的项目较多，也很难说清楚，主要是材质不少，各种效果的调整方式不尽相同，需要在实践中摸索。

材质试验-凹凸贴图

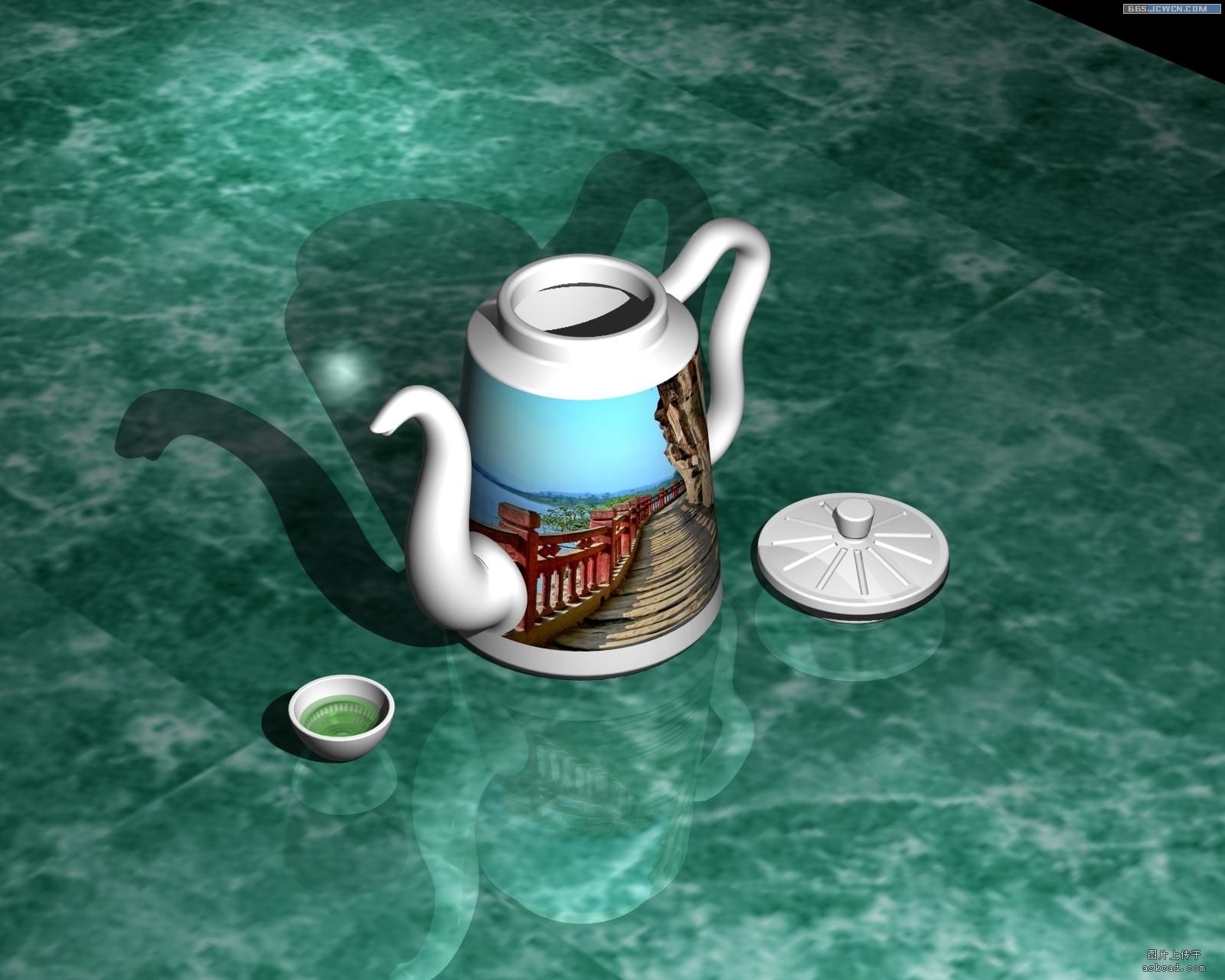

三、下面画个小壶

在前面几集中已经介绍过一个小壶的画法,那个是相当简单的，这个要精致些。在此就不介绍三维实体创建的方法了,基本上和前面几集中介绍的方法相同,唯一不同的是壶嘴部分,是把一个圆用实体拉伸(先画出曲线路径),然后拉伸时要输入"倾斜角"（可参照上集中斜角圆锥的画法）。

对于这个壶，是沿壶身贴的图片，是先把小壶加上不同的颜色，用的是按aci附着材质，这个前几集中已经说过了。总体上是没有多少难度的，大家都可以试试看，渲染时可适度增加大理石桌面的反光，用光线跟踪渲染后，就隐约可见桌面的倒影。

还是把源文件上传上来，图片的风光是"四川夹江县千佛岩"。

四，再画一把壶，有些古朴的壶。

看过这几集的初学朋友应该明白其中的过程了吧，总体上都没有难度。壶的表面，我用的是凹凸贴图。

这一集就到此,欢迎朋友们提出批评与指正。

教程结束，以上就是AutoCAD快速制作印有浮雕的三维盘子教程，希望对大家有所帮助！
