概述
ug的工程图导图到cad不完整和不能修改，网上的说法众说纷纭，以下是我的经验分享
1、UG工程图导图到cad可以选择DXF/DWG或2D Exchange,这两个导图出来没多大区别

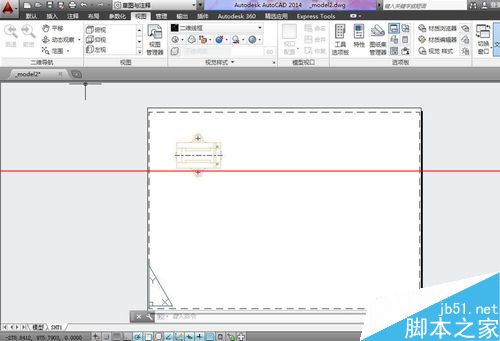

2、导出的图刚打开会是这个样子，在这模式下是无法修改图纸的
3、单击左下角的“模型”，在该模式下才能修改图纸，但你会发现它不是ug里的二维图而是三维图，有时会出现乱线的情况

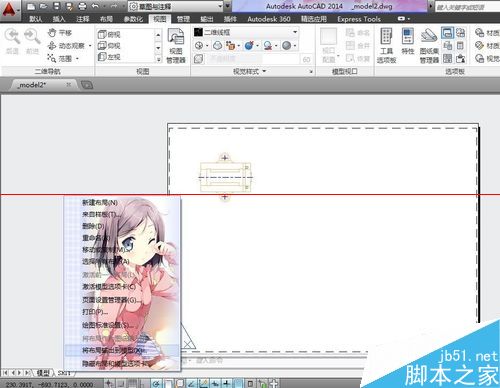

4、解决方法开始，你单击左下角“模型”旁的“SHT1”返回到图纸模式，并单击右键“SHT1”选择“将布局输出到模型”（“SHT1”有时会显示为“布局1”）

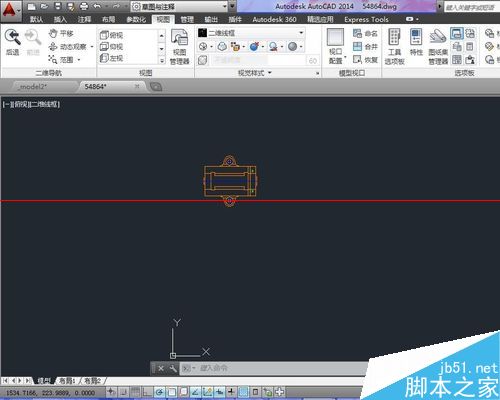

5、打开刚刚输出的图纸文件就可以了
