这篇文章主要为大家介绍了CAD中的POINT命令怎么用？怎么拆除图例？下面小编来演示一下如何运用CAD中的命令来拆除建筑图例，需要的朋友可以参考下

1、打开CAD软件，在命令行中输入Rectang命令，直接回车确定。

2、用鼠标在图纸上绘制一个矩形，大小为70*30，可以在下方命令中输入也可以直接在鼠标中直接输入。

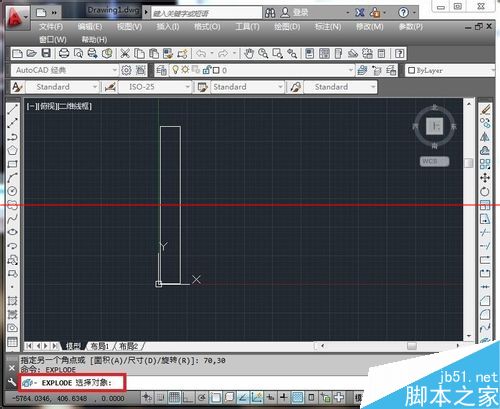

3、选择矩形之后，在下方命令输入中输入“Explode”命令，回车确定。

4、那么再依次点击矩形的四边，将它分成四条独立的线段。独立的线段和整体的矩形是不一样的，从节点上可以分出来。

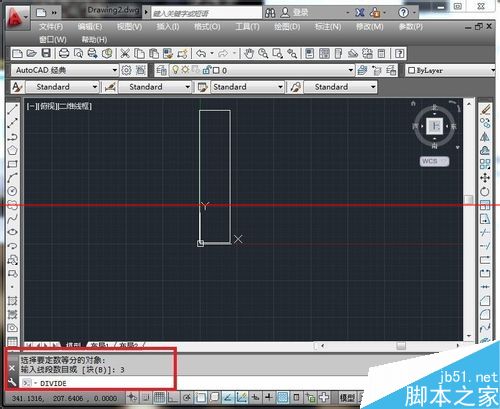

5、在下方命令输入中输入“DIVIDE”口令，回车确定，再选择一条直线，在口令中输入3，将其分为3段。

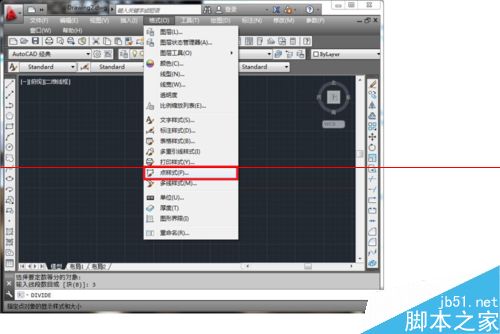

6、节点被分割后暂时是不看不出的，点击“格式”菜单中的下拉菜单中的“点样式”。

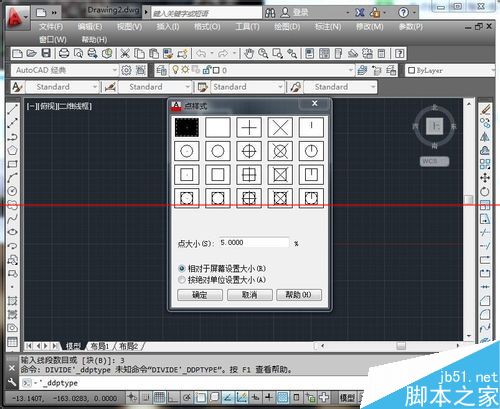

7、点击完成后即会弹出“点样式”的对话框。可以设置点的样式和大小情况。设置完成后点击确定即可。

8、确定完成后，节点就可以用肉眼看到了，下方的口令为重成模型。
