概述

1.1目检：目测主板上有无撞件或断线或烧毁，特别是电池座有没有损坏。
1.2检查CLRTC上的跳线冒设置是否正确，检查密码有没有氧化或接触不良。

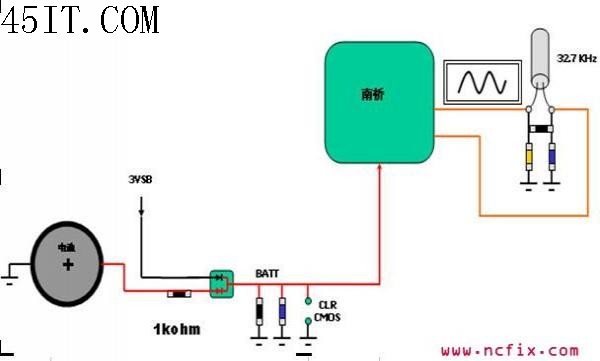

1.3电池回路图

1.4维修步骤：
（ 1 ）。量测电池电压，正常为3V的。
（ 2 ）。量测1Kohm ---- R300是否正常，可以用万用表的电压档来量测电阻两端的电压差，正常值为1mv - 10mv ;也可以根据本人=第V /研究，量测通过R300的电流，正常为1uA ，为10uA 。

（ 3 ）。量测D9是否正常，先移除跳线，然后量测二机管D9两边的电压值，看是否为3V的？这样可以判断是不是由于二机管本身造成的，还是由于连接电池的负载引起的，比如： U7 （ I / O ）的， U5 （ SC ）的，以及C414 。
