显示栅格：在画图是，方便对象的对齐且可以比较直观显示对象之间的距离。显示栅格点阵捕捉：可以用来设置鼠标移动的固定步长。

显示删格：

1、单击CAD屏幕下方的【删格】按钮。

2、右键单击【栅格】按钮，选择【设置】，构选【启用栅格】就可以显示删了，并可以在该设置面板中设置删格的水平距离和竖直距离。

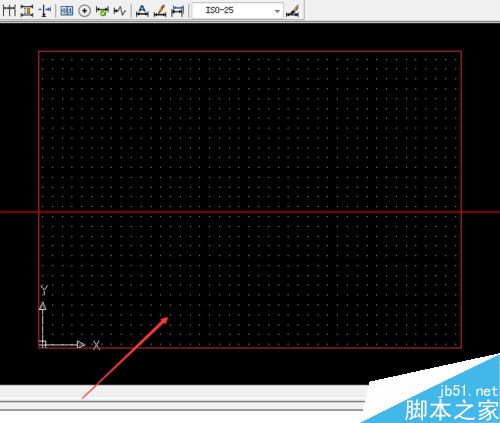

3、设置删后的显示结果，如图。

4、如果需要快速关闭或显示删格，可使用快捷键F7切换，可以直接右键单击【栅格】，选择【开】或【关】按钮切换。

显示删格点阵捕捉：

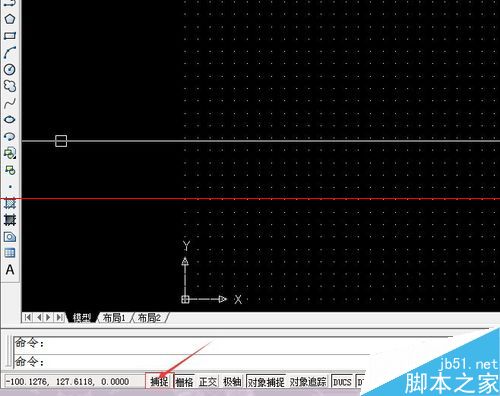

1、单击CAD屏幕下方的【捕捉】按钮。

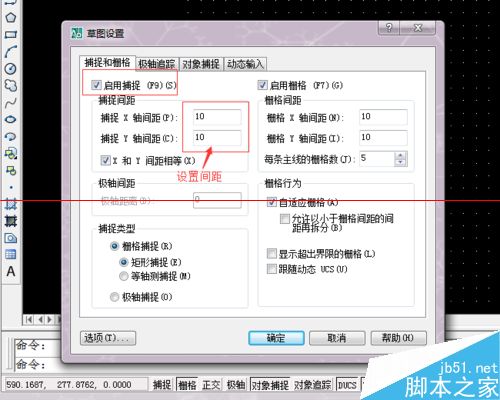

2、右键单击【捕捉】按钮，选择【设置】，构选【启用捕捉】就可以显示删了，并可以在该设置面板中设置删格的水平距离和竖直距离。

3、设置删后的显示结果，如图。

4、如果需要快速关闭或显示删格，可使用快捷键F9切换，也可以直接右键单击【捕捉】，选择【启用栅格捕捉】或【关】按钮切换。

注意事项：栅格是不能被打印出来的。
