本教程是AutoCAD三维建模教程，通过陶罐建模实例解析螺旋体的制作方法，制作过程很简单，教程很实用，介绍的也很详细，转发过来，希望对大家有所帮助！

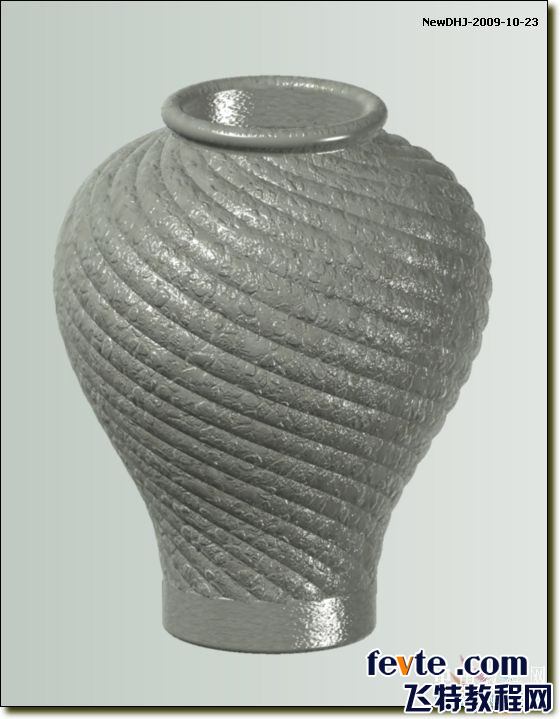

先来看几例效果：

就从这陶罐说起吧

1、画三条直线和一条样条曲线，画出物体的半剖面。

2、用旋转网格命令
命令: SURFTAB1
输入 SURFTAB1 的新值 <6>: 18
命令: SURFTAB2
输入 SURFTAB2 的新值 <6>: 18

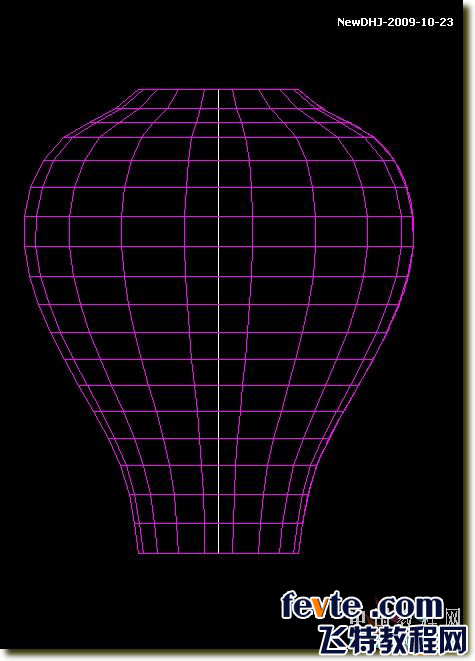

3、旋转成三维网格

4、用样条曲线捕捉网格的对角作出螺旋线

5、删除三维网格
