cad怎么绘制洗手间的洗脸池平面图?

CAD软件是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，小编正是要给哪些正在学习CAD的朋友们提供帮助，教教大家怎样用CAD绘制洗脸池？

1、点击“绘制”工具栏中的“直线”按钮，开启“正交”，然后开始绘制水龙头的图形，水龙头怎么绘制呢？简单一点说，就是上面一个竖着的细长方形，它的下面是一个横着放的长方形，这是第一步。

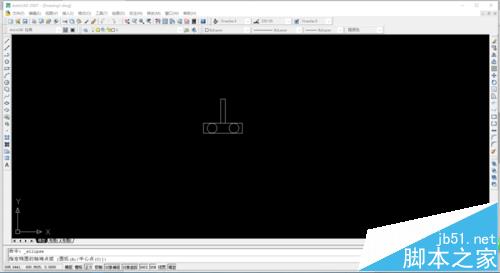

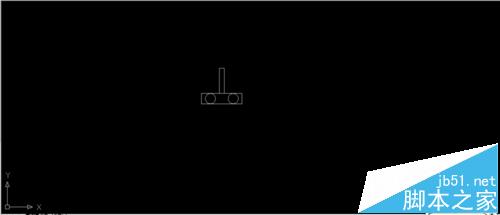

2、单击“绘制”工具栏中的“圆”按钮，然后，绘制两个水龙头旋钮，简单一点说，就是在横着放的长方形里，在长方形的两边，分别绘制两个圆。

3、单击“绘制”工具栏中的“椭圆”按钮，使用“椭圆”是为了绘制洗脸池的外沿，命令提示如下：

—ellipse

指定椭圆的轴端点或（圆弧A/中心点C）：（用鼠标指定椭圆轴端点）

指定轴的另一个端点：（用鼠标指定另一个端点）

指定另一条半轴长度或（旋转R）：（用鼠标在屏幕上拉出另一半轴长度）

4、单击“绘图”工具栏中的“椭圆弧”按钮，然后绘制洗脸池部分内沿，命令行提示如下：

命令：—ellipse（选择工具栏或者是绘图菜单栏中的椭圆弧命令）

指定椭圆的轴端点或者（圆弧A/中心点C）

指定椭圆弧的轴端点或者（中心点C）

指定椭圆弧的中心点：（单击状态栏“对象捕捉”按钮，捕捉刚才绘制的椭圆中心点，关于“捕捉”，后面进行介绍）

指定轴的端点：（适当指定一点）

指定另一条半轴长度或者（旋转R）

指定绕长轴旋转的角度：（用鼠标栏指定椭圆的轴端点）

指定起始角度或者（参数P）：（用鼠标拉出起始角度）

指定终止角度或者（参数P/包含角度I）：（用鼠标拉出终止角度）

5、单击“绘制”工具栏中的“椭圆”按钮，绘制洗脸池其他部分内沿，最终，绘制出洗脸池，然后，进行修剪，绘制完毕。
