CAD作图里经常会遇到画一定角度的直线，这里小编给大家详细讲解步骤。

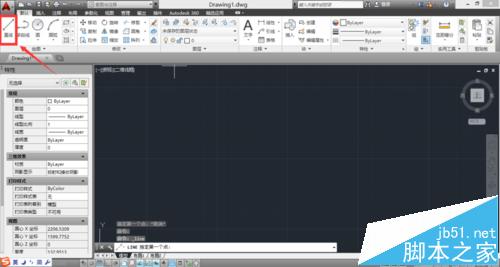

1、打开CAD软件后，点击直线，或输入命令'line'

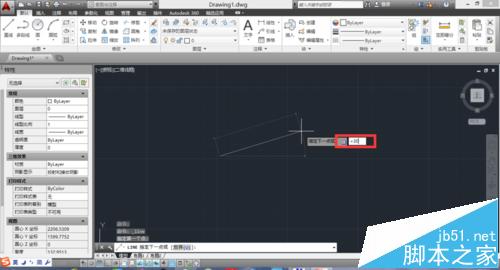

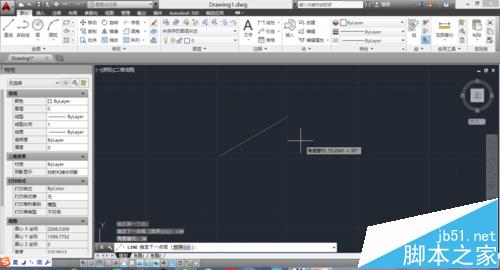

2、画第一个点，再输入'<30'，enter，30是与水平线的夹角，逆时针为正。

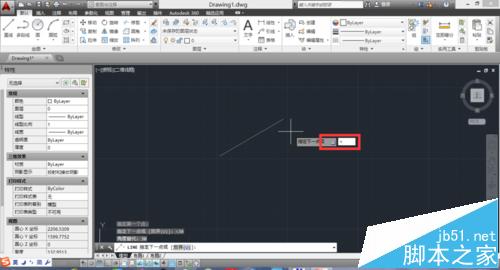

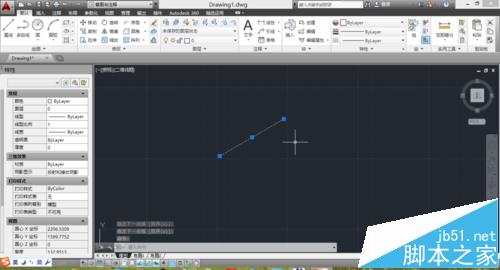

3、在输入线段长度，enter就可以了。

4、如果要取消这个角度，就在第二步后输入'<'，enter就行。

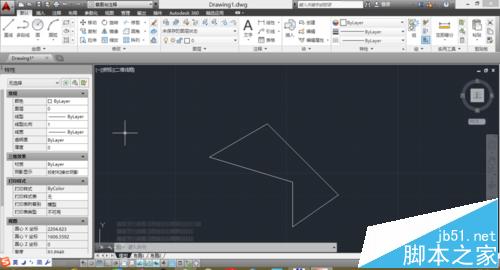

5、而且可以连续画多条线段。喜欢记得投票亲！

注意事项：

所画的直线角度都是与水平线的夹角，不要误以为是与上一条直线的夹角。
