概述
想要画一个中国象棋棋盘，该怎么画呢？下面我们就来看看详细的画法。
1、正交打开，输入L（直线的快捷键）命令，空格确认，绘制两条垂直的直线，横为800，竖为900
2、输入O（偏移的快捷键），空格确认，输入距离100，向上偏移出9条横线，向右偏移出8条竖线

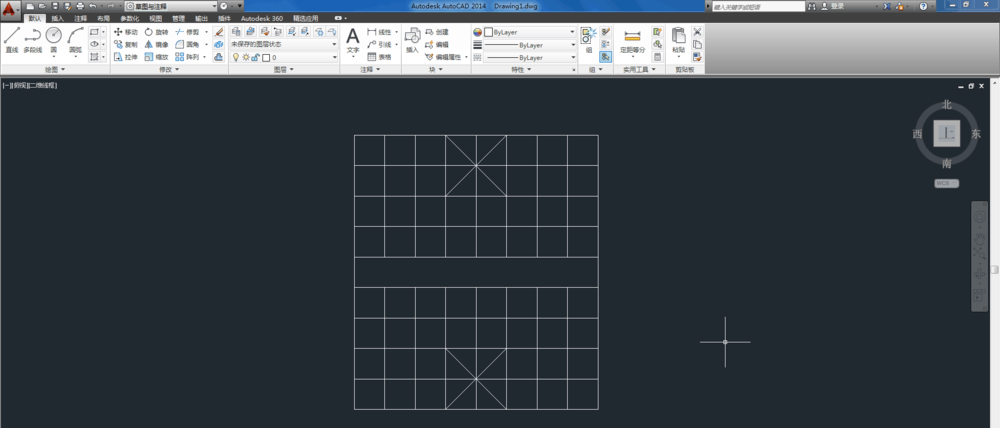

3、输入TR（修剪的快捷键）命令，空格确认，全部选择，空格确认，鼠标左键选中中间要修剪的竖线
4、输入L命令，空格确认，鼠标左键点击将帅的位置绘制斜线，注意要把正交关掉
5、输入L命令，绘制两条20*20垂直的直线作为样本备用，利用co（复制命令）进行基点处，打开正交，在基点出利用move（移动命令）移动5个单位
6、选择制作好的L图形，输入co（辅助命令），空格确认，复制到所有卒位和炮位，正交关掉

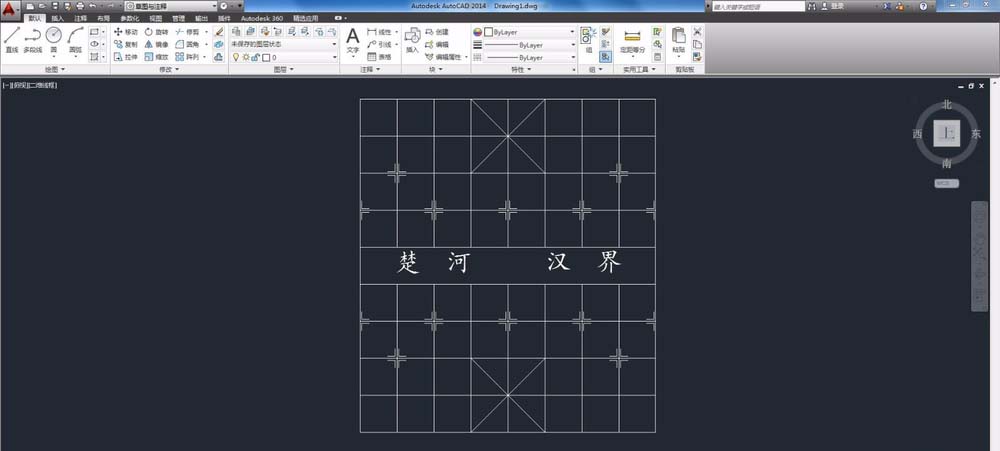

7、运用文字命令编辑楚河汉界字体，修改字体大小，推荐调整为48，选择对正，这样的一副中国棋盘就绘制好了
以上就是cad画中国象棋棋盘的方法，主要掌握cad绘图时使用的命令，喜欢的朋友请继续关注靠谱客。
