概述

使用closePath()闭合图形
首先我们用最普通的方法绘制一个矩形。

JavaScript Code复制内容到剪贴板

<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title></title>
</head>
<body>
<!DOCTYPE html>
<html lang="zh">
<head>
<meta charset="UTF-8">
<title>绘制矩形</title>
</head>
<body>
<div id="canvas-warp">
<canvas id="canvas" style="border: 1px solid #aaaaaa; display: block; margin: 50px auto;">
你的浏览器居然不支持Canvas？！赶快换一个吧！！
</canvas>
</div>
<script>
window.onload = function(){
var canvas = document.getElementById("canvas");
canvas.width = 800;
canvas.height = 600;
var context = canvas.getContext("2d");
context.beginPath();
context.moveTo(150,50);
context.lineTo(650,50);
context.lineTo(650,550);
context.lineTo(150,550);
context.lineTo(150,50); //绘制最后一笔使图像闭合
context.lineWidth = 5;
context.strokeStyle = "black";
context.stroke();
}
</script>
</body>
</html>
</body>
</html>

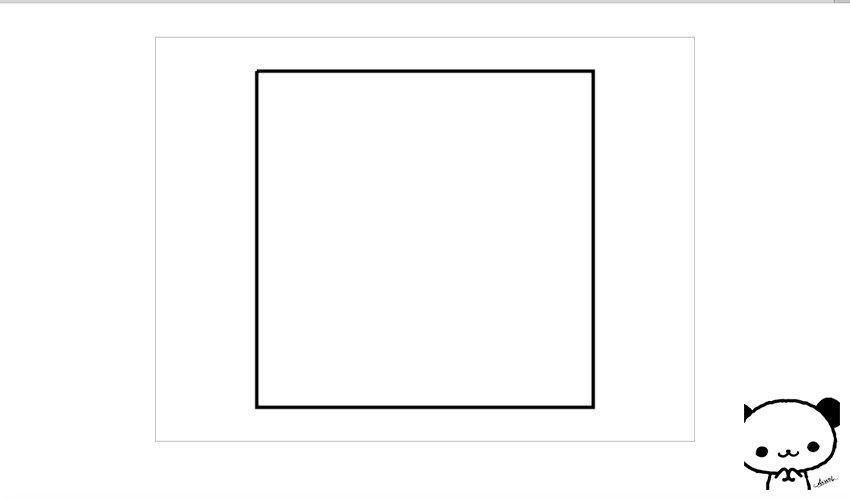

运行结果：

乍一看没啥问题，但是视力好的童鞋已经发现了，最后一笔闭合的时候有问题，导致左上角有一个缺口。这种情况是设置了lineWidth导致的。如果默认1笔触的话，是没有问题的。但是笔触越大，线条越宽，这种缺口就越明显。那么这种情况该怎么避免呢？
标题已经剧透了，使用clothPath()闭合图形。

JavaScript Code复制内容到剪贴板

<!DOCTYPE html>
<html lang="zh">
<head>
<meta charset="UTF-8">
<title>绘制矩形</title>
</head>
<body>
<div id="canvas-warp">
<canvas id="canvas" style="border: 1px solid #aaaaaa; display: block; margin: 50px auto;">
你的浏览器居然不支持Canvas？！赶快换一个吧！！
</canvas>
</div>
<script>
window.onload = function(){
var canvas = document.getElementById("canvas");
canvas.width = 800;
canvas.height = 600;
var context = canvas.getContext("2d");
context.beginPath();
context.moveTo(150,50);
context.lineTo(650,50);
context.lineTo(650,550);
context.lineTo(150,550);
context.lineTo(150,50); //最后一笔可以不画
context.closePath(); //使用closePath()闭合图形
context.lineWidth = 5;
context.strokeStyle = "black";
context.stroke();
}
</script>
</body>
</html>
</body>
</html>

运行结果：

这个例子结合上节课的讲解，我们知道了绘制路径的时候需要将规划的路径使用beginPath()与closePath()包裹起来。当然，最后一笔可以不画出来，直接使用closePath()，它会自动帮你闭合的。(所以如果你不想绘制闭合图形就不可以使用closePath())

给矩形上色
这里我们要介绍一个和stroke()同等重要的方法fill()。和当初描边一样，我们在填色之前，也要先用fillStyle属性选择要填充的颜色。
比如我们要给上面的矩形涂上黄色，可以这样写。

JavaScript Code复制内容到剪贴板

<!DOCTYPE html>
<html lang="zh">
<head>
<meta charset="UTF-8">
<title>绘制矩形</title>
</head>
<body>
<div id="canvas-warp">
<canvas id="canvas" style="border: 1px solid #aaaaaa; display: block; margin: 50px auto;">
你的浏览器居然不支持Canvas？！赶快换一个吧！！
</canvas>
</div>
<script>
window.onload = function(){
var canvas = document.getElementById("canvas");
canvas.width = 800;
canvas.height = 600;
var context = canvas.getContext("2d");
context.beginPath();
context.moveTo(150,50);
context.lineTo(650,50);
context.lineTo(650,550);
context.lineTo(150,550);
context.lineTo(150,50); //最后一笔可以不画
context.closePath(); //使用closePath()闭合图形
context.fillStyle = "yellow"; //选择油漆桶的颜色
context.lineWidth = 5;
context.strokeStyle = "black";
context.fill(); //确定填充
context.stroke();
}
</script>
</body>
</html>
</body>
</html>

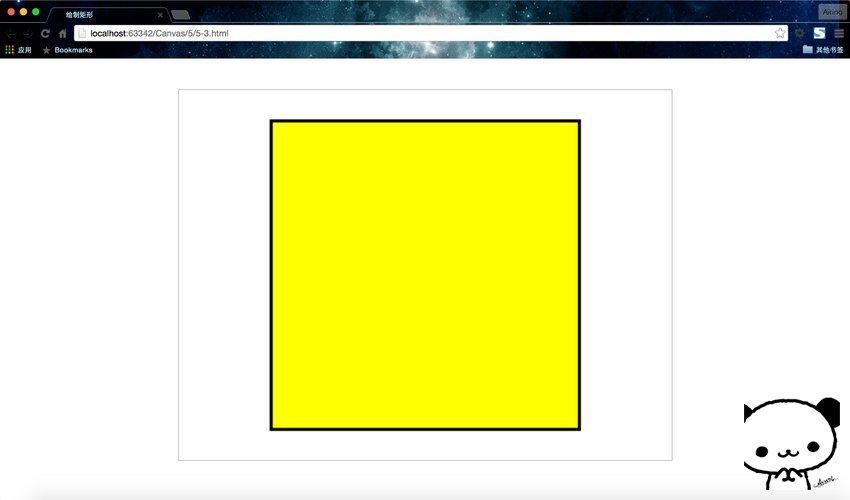

运行结果：

这里需要注意的是一个良好的编码规范。因为之前说过了Canvas是基于状态的绘制，只有调用了stroke()和fill()才确定绘制。所以我们要把这两行代码放在最后，其余的状态设置的代码放在它们之前，将状态设置与确定绘制的代码分隔开。增强代码的可读性。

封装绘制方法
大家一定发现了，绘制矩形其实都是这样的四笔，我们每次用这种笨方法画矩形都要画这四笔有多麻烦，如果我们要花10个矩形？100个？1000个？都这样写，代码会臃肿，复用性很低。这里，我们可以使用JavaScript封装这些方法。我们知道，一个矩形可以由它的左上角坐标和其长宽唯一确定。
JavaScript函数
这里我们介绍一下JavaScript函数。如果有基础的同学可以跳过这一大段，直接看后面的。
JavaScript 和 ActionScript 语言的函数声明调用一样，都是编程语言中最简单的。
函数的作用
函数的作用，可以写一次代码，然后反复地重用这个代码。如:我们要完成多组数和的功能。

JavaScript Code复制内容到剪贴板

var sum;
sum = 3+2;
alert(sum);
sum=7+8 ;
alert(sum);
.... //不停重复两行代码

如果要实现8组数的和，就需要16行代码，实现的越多，代码行也就越多。所以我们可以把完成特定功能的代码块放到一个函数里，直接调用这个函数，就省去重复输入大量代码的麻烦。
使用函数完成:

JavaScript Code复制内容到剪贴板

function add2(a,b){
sum = a + b;
alert(sum);
} // 只需写一次就可以
add2(3,2);
add2(7,8);
.... //只需调用函数就可以

定义函数
如何定义一个函数呢？看看下面的格式：

JavaScript Code复制内容到剪贴板

function 函数名( )
{
函数体;
}

function定义函数的关键字，“函数名”你为函数取的名字，“函数体”替换为完成特定功能的代码。
函数调用
函数定义好后，是不能自动执行的，需要调用它，直接在需要的位置写函数名。一般有两种方式：

第一种情况：在<script>标签内调用。

JavaScript Code复制内容到剪贴板

<script>
function tcon()
{
alert("恭喜你学会函数调用了!");
}
tcon(); //调用函数，直接写函数名。
</script>

第二种情况：在HTML文件中调用，如通过点击按钮后调用定义好的函数。

这种情况以后用到了再说。
有参数的函数
格式如下：

JavaScript Code复制内容到剪贴板

function 函数名(参数1,参数2)
{
函数代码
}

注意:参数可以多个，根据需要增减参数个数。参数之间用(逗号，）隔开。
按照这个格式，函数实现任意两个数的和应该写成：

JavaScript Code复制内容到剪贴板

function add2(x,y)
{
sum = x + y;
document.write(sum);
}

x和y则是函数的两个参数，调用函数的时候，我们可通过这两个参数把两个实际的加数传递给函数了。
例如，add2(3，4)会求3+4的和，add2(60,20)则会求出60和20的和。
返回值函数

JavaScript Code复制内容到剪贴板

function add2(x,y)
{
sum = x + y;
return sum; //返回函数值,return后面的值叫做返回值。
}

这里的return和其他语言中的一样，但是在JS或者AS等弱类型语言中，返回值类型是不需要写到函数声明里的。

至此，我们把JavaScript函数也顺便系统的说了一下。下面回到正题~
我们也可以封装一下我们的矩形，代码如下：

JavaScript Code复制内容到剪贴板

<!DOCTYPE html>
<html lang="zh">
<head>
<meta charset="UTF-8">
<title>封装绘制矩形方法</title>
</head>
<body>
<div id="canvas-warp">
<canvas id="canvas" style="border: 1px solid #aaaaaa; display: block; margin: 50px auto;">
你的浏览器居然不支持Canvas？！赶快换一个吧！！
</canvas>
</div>
<script>
window.onload = function(){
var canvas = document.getElementById("canvas");
canvas.width = 800;
canvas.height = 600;
var context = canvas.getContext("2d");
drawRect(context, 150, 50, 50, 50, "red", 5, "blue");
drawRect(context, 250, 50, 50, 50, "green", 5, "red");
drawRect(context, 350, 50, 50, 50, "yellow", 5, "black");
}
function drawRect(cxt, x, y, width, height, fillColor, borderWidth, borderColor){
cxt.beginPath();
cxt.moveTo(x, y);
cxt.lineTo(x + width, y);
cxt.lineTo(x + width, y + height);
cxt.lineTo(x, y + height);
cxt.lineTo(x, y);
cxt.closePath();
cxt.lineWidth = borderWidth;
cxt.strokeStyle = borderColor;
cxt.fillStyle = fillColor;
cxt.fill();
cxt.stroke();
}
</script>
</body>
</html>
</body>
</html>

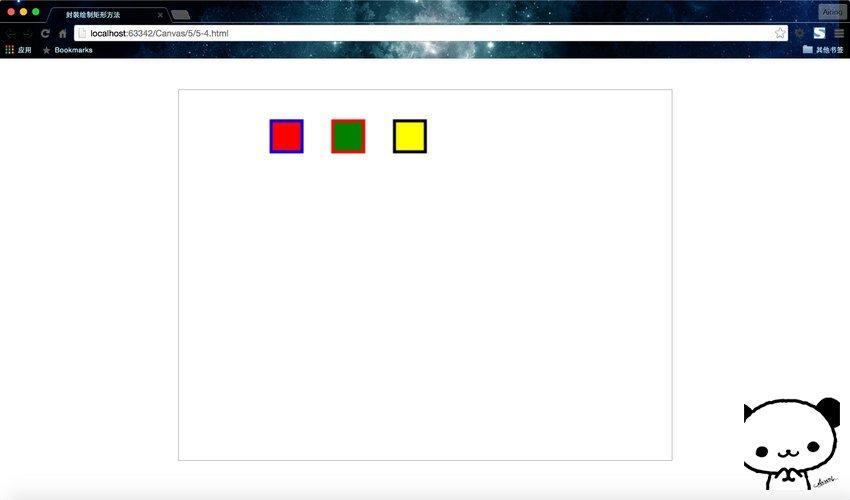

运行结果：

使用rect()方法绘制矩形
犹豫绘制矩形是常用的方法，所以在Canvas API中已经帮我们封装好了一个绘制矩形的方法——rect()。这个方法接收4个参数x, y, width, height，实际调用时也就是

JavaScript Code复制内容到剪贴板

context.rect(x,y,width,height);

基于此，我们帮刚才封装的方法优化一下。

JavaScript Code复制内容到剪贴板

function drawRect(cxt, x, y, width, height, fillColor, borderWidth, borderColor){
cxt.beginPath();
cxt.rect(x, y, width, height);
//cxt.closePath(); 可以不用closePath()
cxt.lineWidth = borderWidth;
cxt.strokeStyle = borderColor;
cxt.fillStyle = fillColor;
cxt.fill();
cxt.stroke();
}

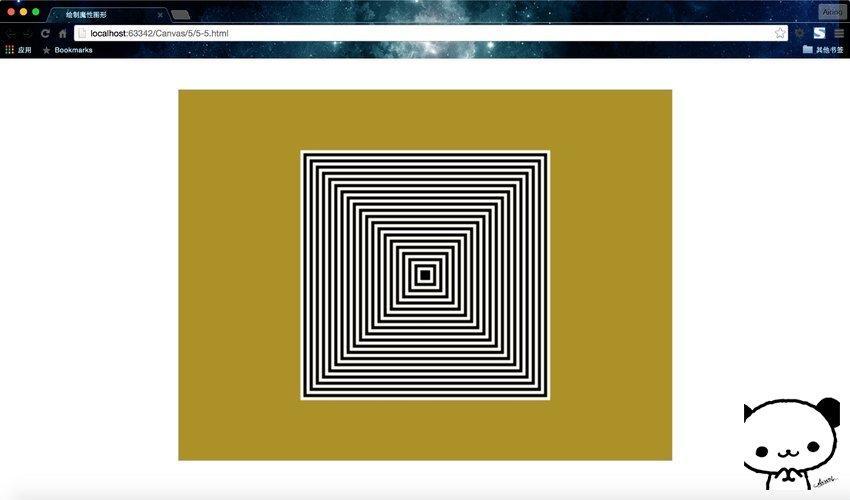

调用封装方法，绘制魔性图像

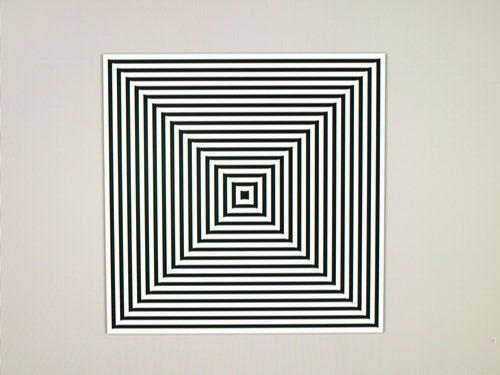

来个有魔性的图像~

好，我们就拿它开刀，练练手，给咱刚封装好的方法活动活动筋骨。

JavaScript Code复制内容到剪贴板

<!DOCTYPE html>
<html lang="zh">
<head>
<meta charset="UTF-8">
<title>绘制魔性图形</title>
</head>
<body>
<div id="canvas-warp">
<canvas id="canvas" style="border: 1px solid #aaaaaa; display: block; margin: 50px auto;">
你的浏览器居然不支持Canvas？！赶快换一个吧！！
</canvas>
</div>
<script>
window.onload = function(){
var canvas = document.getElementById("canvas");
canvas.width = 800;
canvas.height = 600;
var context = canvas.getContext("2d");
context.beginPath();
context.rect(0, 0, 800, 600);
context.fillStyle = "#AA9033";
context.fill();
context.beginPath();
for(var i=0; i<=20; i++){
drawWhiteRect(context, 200 + 10 * i, 100 + 10 * i, 400 - 20 * i, 400 - 20 * i);
drawBlackRect(context, 205 + 10 * i, 105 + 10 * i, 390 - 20 * i, 390 - 20 * i);
}
context.beginPath();
context.rect(395, 295, 5, 5);
context.fillStyle = "black";
context.lineWidth = 5;
context.fill();
context.stroke();
}
function drawBlackRect(cxt, x, y, width, height){
cxt.beginPath();
cxt.rect(x, y, width, height);
cxt.lineWidth = 5;
cxt.strokeStyle = "black";
cxt.stroke();
}
function drawWhiteRect(cxt, x, y, width, height){
cxt.beginPath();
cxt.rect(x, y, width, height);
cxt.lineWidth = 5;
cxt.strokeStyle = "white";
cxt.stroke();
}
</script>
</body>
</html>
</body>
</html>
