一加来电砂岩黑10000mAh移动电源暴力开箱拆解图赏 做工细致

内部电芯了来自苹果供应商ATL的锂离子聚合物电芯，外壳延续了一加手机后盖的喷涂工艺，容量为10000mAh。如果说来电移动电源手感征服了加油，那么这款电源的内部做工和性能是否同样也征服了你，而一加来电砂岩黑移动电源正式上市，为大家带来的一加来电砂岩黑移动电源开箱拆解，下面看看一加来电暴力拆解图赏。

超声波工艺的电源，拆解比较暴力，观看过程如有不适，请在监护人陪同下观看。

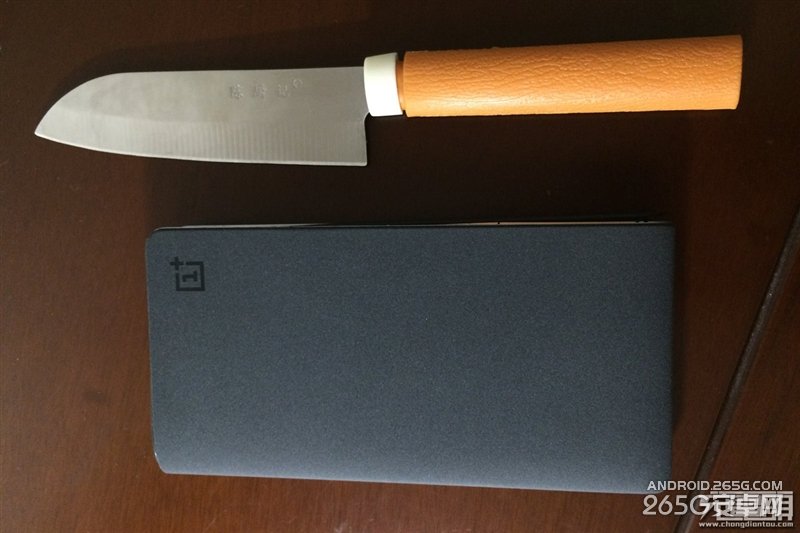

早上拿到的电源，由于急着出差，只能带到酒店里面继续拆解。工具没带，跟酒店服务员要了一把水果刀。

侧面的装饰片小心扣下来。

将水果刀插入，务必小心，以免用力过大捅到了聚合物电芯。

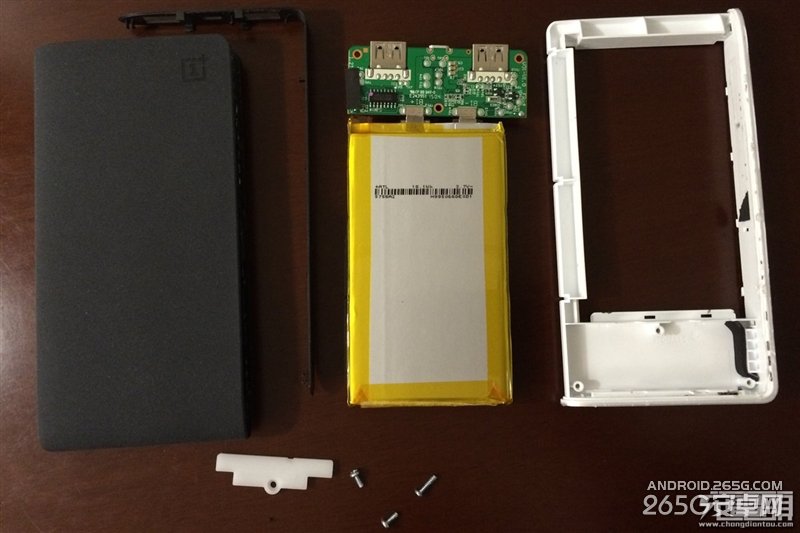

打开后，露出了内部结构，绿色PCB和电池组。为了服务工业设计外形，内部结构没有为追求极致小巧而牺牲美感。

拆解下来的外壳特写。

一加来电砂岩黑移动电源使用的电芯品牌来自ATL，型号为H995066GE0D1，容量18.1Wh，3.7V。

这里使用了两片叠加并联组合成了容量36.2Wh的电池组，电芯容量计算后得出9783.78mAh——此处不解一加为何在铭牌上标称37Wh。

拆解到了一半发现没螺丝刀，巧妇难为无米之炊呀，又跑下楼买了一把，拆解工作必须工欲善其事必先利其器。

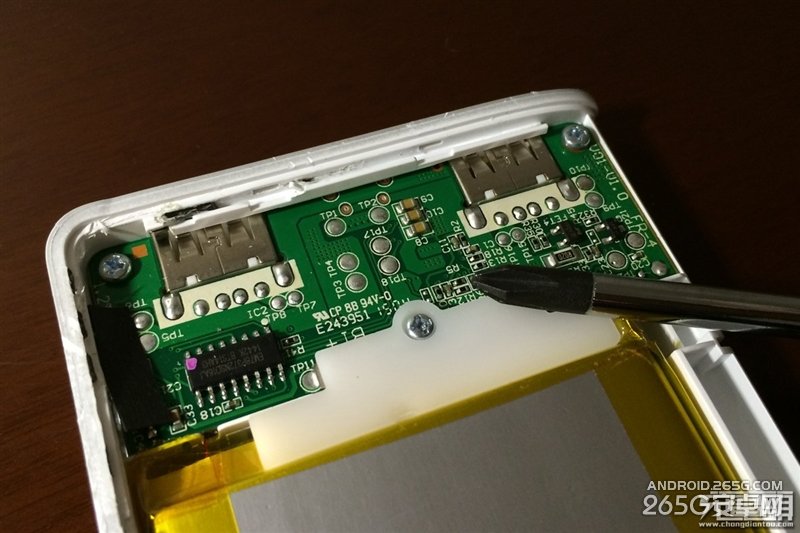

就是这三颗螺丝难倒了无工具之人。

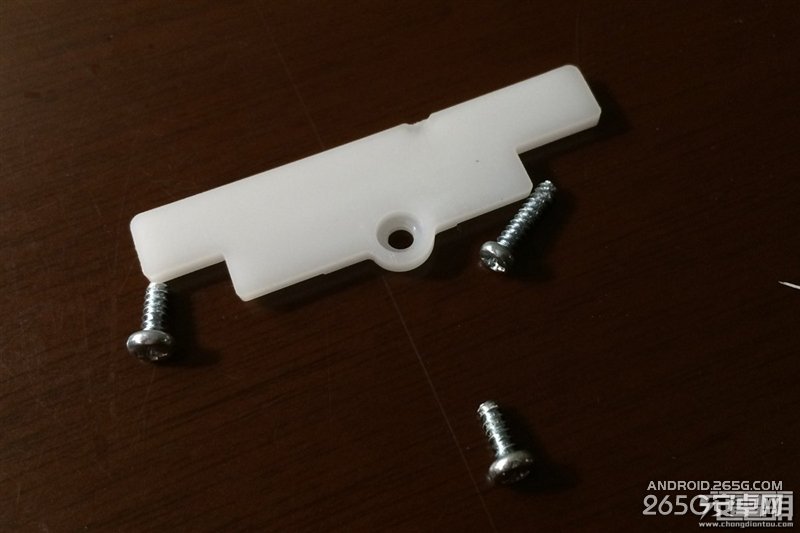

拧下螺丝，正负极塑料保护片和螺丝全部卸下。

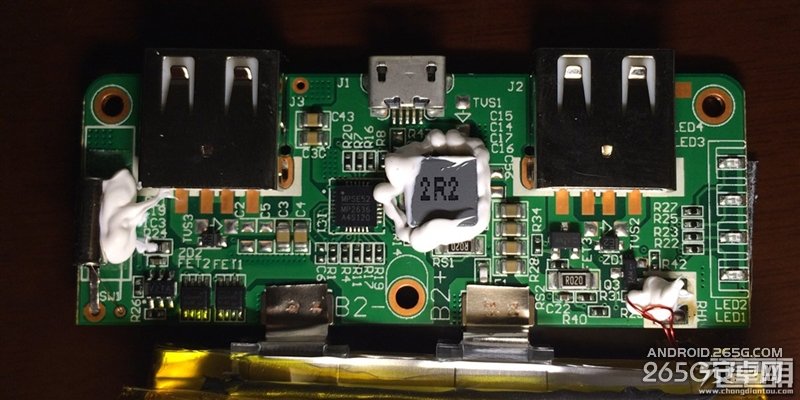

电路板正面，移动电源电路由充电、放电、电量指示三大部分组成。电芯的正负极与PCB的连接采用了镍带点焊工艺，这个比起焊线要牢固不少，还能承受大电流充放电。

电路板背面，左下角的是MCU单片机。USB输出位置没有找到识别芯片，而是看到了USB D+与D-短接，组合成了Android DCP输出模式。这种模式可以兼容市面上大多数安卓手机、平板，但是部分苹果设备无法全速充电。

MCU为台湾义隆EM78P372NSO16AJ单片机，SOP16封装，生产周期为14年第42周，这颗MCU负责一加来电的摇一摇电量显示，配合下面的主控实现温度保护等智能。

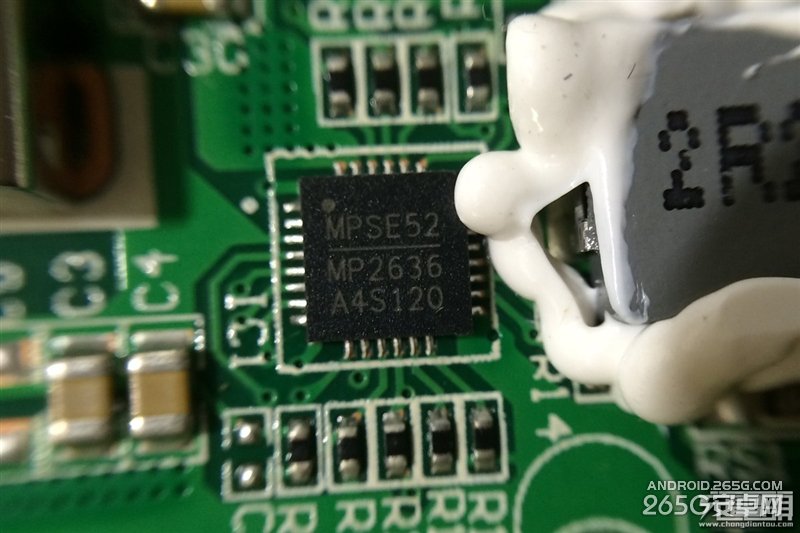

这颗芯片来自美国MPS(芯源)，型号为MP2636。MPS此次带来的MP2636是一颗高集成的充放电多合一管理IC，支持目前常见的4.2V、4.3V、4.35V圆柱和软包锂离 电池，通过内置的同步整流技术，可输出4.5-6V电压，电流高达3A。输入方面，最高支持16V 瞬间电压冲击IC，充电电流同样为3A。受制于电池的工作电压和PCB散热，移动电源厂商不会将芯片满负荷工作，会留足余量。

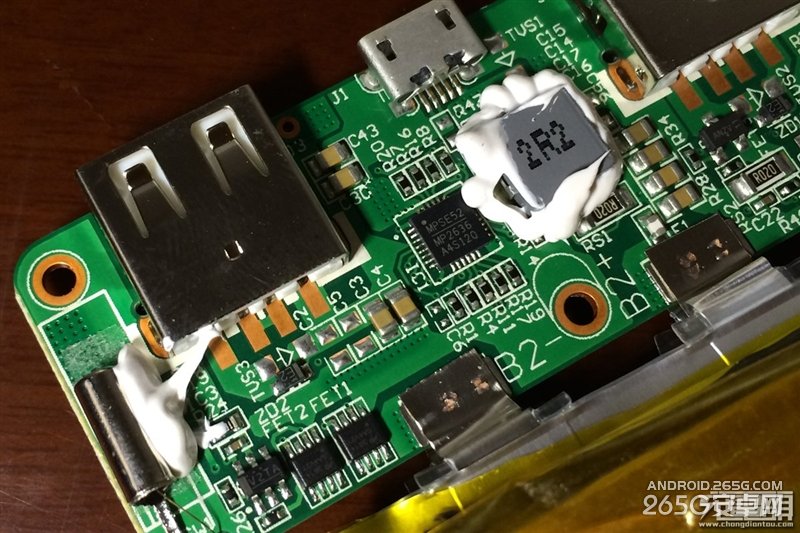

负极镍带左侧的两颗8脚封装芯片为保护MOS，采用了美国AO品牌。组成了锂电池的最后一道安全防线，可以在单片机或者MP2636都故障的情况下防止电池被过充电、过放电和短路。

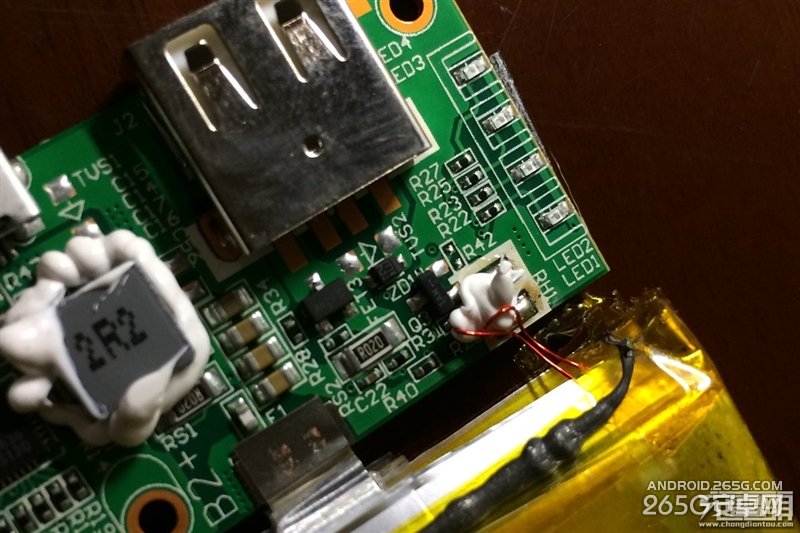

红色细线连接的是温度探头，探头埋在了两块电芯中间，用于侦察电芯的工作温度，当温度达到设置的临界点强制移动电源停止工作。

电量摇一摇震动开关，需要跟MCU配合工作。

PCB版本号，电路板生产于2015年第4周。

一加在移动电源拆解，可见设计师在外观上花费了很多心思，手感上赢得了加油的认可，一加还为来电带来了硅胶保护套，丰富了移动电源周边配件。

以上就是一加来电砂岩黑10000mAh移动电源暴力开箱拆解图赏，谢谢大家阅读！
