概述
在cad绘图时，尤其是需要配筋说明时，需要用到钢筋符号，本经验就来简答的介绍下如何在cad中插入三级钢符号。简单步骤如下：

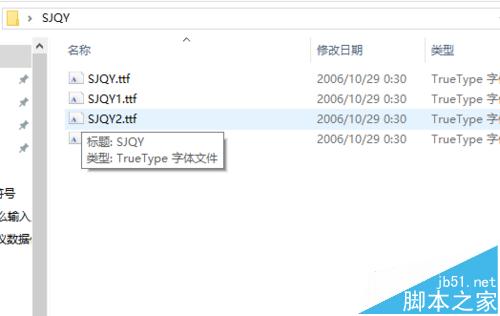

1、首先需要安装SJQY字体。
2、解压安装到C:\Windows\Fonts中，如果提示已有该文件，直接跳过即可。
3、打开cad。，创建一个文字样式，输入命令“st”，回车。

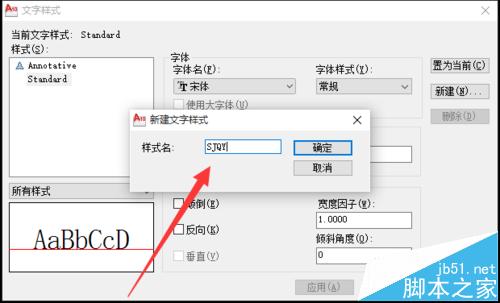

4、新建一个文字样式“SJQY”。
5、选中SJQY。

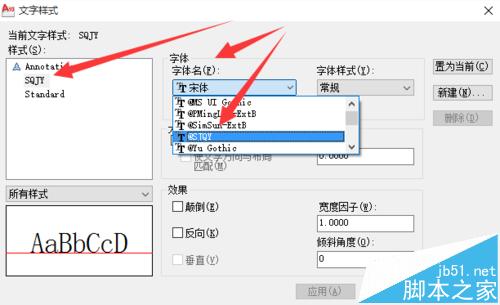

6、选择它的默认字体，设置为“@sjqy”，确定。找字体的时候慢慢找，自要你完成第一、二步，就肯定能找到。

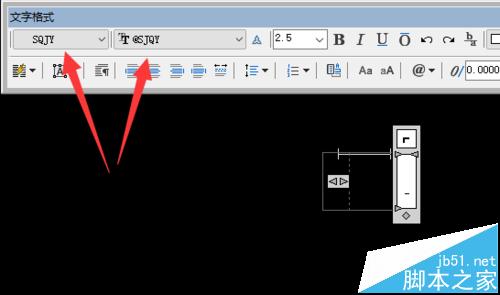

7、输入文字命令“t”，回车。选择SJQY字体。

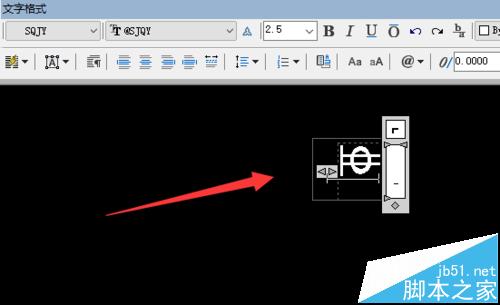

8、开启字母大写，然后再输入"C"，就可以得到三级钢的符号。注意：这里一定注意了，一定要首先要开大写，然后输入字母“C”。就可以得到钢筋符号了……

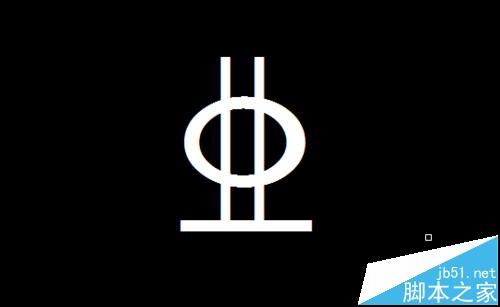

9、结果如下：
注意事项：后面输入“c”之前，一定要先开大写。
