Python使用matplotlib实现绘制自定义图形功能示例

177 阅读 0 评论 117 点赞

我是靠谱客的博主魁梧鱼，最近开发中收集的这篇文章主要介绍Python使用matplotlib实现绘制自定义图形功能示例，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

本文实例讲述了Python使用matplotlib实现绘制自定义图形功能。分享给大家供大家参考，具体如下：

一代码

from matplotlib.path importPath
from matplotlib.patches importPathPatch
import matplotlib.pyplot as plt
fig, ax = plt.subplots()
#定义绘图指令与控制点坐标
#其中MOVETO表示将绘制起点移动到指定坐标
#CURVE4表示使用4个控制点绘制3次贝塞尔曲线
#CURVE3表示使用3个控制点绘制2次贝塞尔曲线
#LINETO表示从当前位置绘制直线到指定位置
#CLOSEPOLY表示从当前位置绘制直线到指定位置，并闭合多边形
path_data =[
(Path.MOVETO,(1.58,-2.57)),
(Path.CURVE4,(0.35,-1.1)),
(Path.CURVE4,(-1.75,2.0)),
(Path.CURVE4,(0.375,2.0)),
(Path.LINETO,(0.85,1.15)),
(Path.CURVE4,(2.2,3.2)),
(Path.CURVE4,(3,0.05)),
(Path.CURVE4,(2.0,-0.5)),
(Path.CURVE3,(3.5,-1.8)),
(Path.CURVE3,(2,-2)),
(Path.CLOSEPOLY,(1.58,-2.57)),
]
codes, verts = zip(*path_data)
path =Path(verts, codes)
#按指令和坐标进行绘图
patch =PathPatch(path, facecolor='r', alpha=0.9)
ax.add_patch(patch)
# 绘制控制多边形和连接点
x, y = zip(*path.vertices)
line,= ax.plot(x, y,'go-')
#显示网格
ax.grid()
#设置坐标轴刻度大小一致，可以更真实地显示图形
ax.axis('equal')
plt.show()

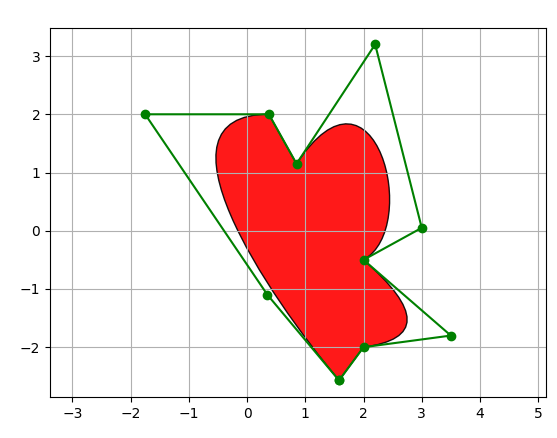

二运行结果
