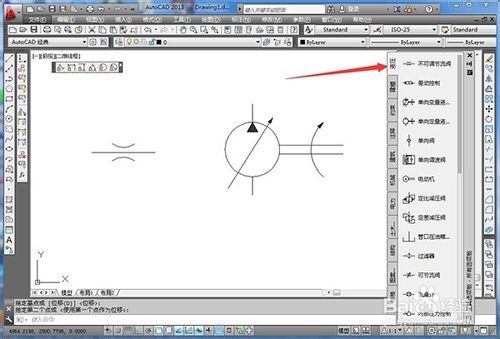

AutoCAD的工具选项板中包含了各个行业的常用动态块，以方便随时进行调用。如果制图中经常用到工具选项板中没有的某些图形，我们也可以新建一个选项板，把常用的图形以块的形式保存在里面，这样就可以随时进行调用了。那么怎样创建属于自己的AutoCAD图库?下面就为大家介绍一下，一起来看看吧！

制作块

1、选中要制作块，输入命令“B”，在“块定义”对话框中输入块的名称：

2、输入命令“W”进行写块，，在弹出的“写块”对话框中选择上一步创建的块，定义好保存路径后将它保存：

制作选项板

1、依次点击“工具”“选项板”“设计中心”，或者按快捷键Ctrl+2以打开设计中心：

2、在弹出的对话框中单击“块”，在对话框右边可以看到之前制作的块：

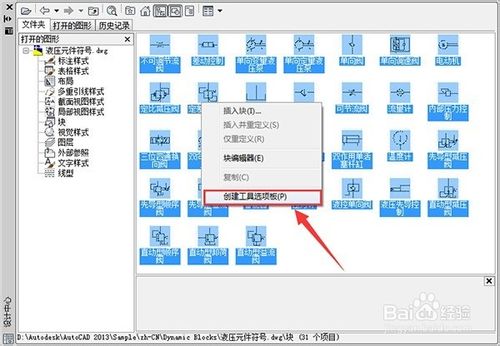

3、选中需要保存到新选项板的块，右键单击，在弹出的对话框中选择“创建工具选项板”：

4、输入新选项板的名字（液压），则自己的“图库”就建立完毕了，以后可以直接调用其中的图形：

END

以上就是怎样创建属于自己的AutoCAD图库的方法介绍，希望能对大家有所帮助！
