3DMAX超级逼真的鼠标该怎么绘制呢?

鼠标是最常用的电脑外设了，时间长了对它也会有一种特殊的感情，下面我们用3DMAX来打造一只常见的滚轮鼠标

1、在视图中创建4个用于拟合放样的二维模型，分别为基础路径、基础截面、X轴拟合图形、Y轴拟合图形，如图所示。

2、在顶视图中选择“基础路径”，然后进行基本放样操作，选择前视图中的“基础截面”。进入修改命令面板，展开“变形”卷展栏，单击其中的“拟合”按钮，在弹出的窗口中单击“均衡”按钮取消坐标轴的锁定状态，这样可以分别对两个轴进行调整，效果如图所示。

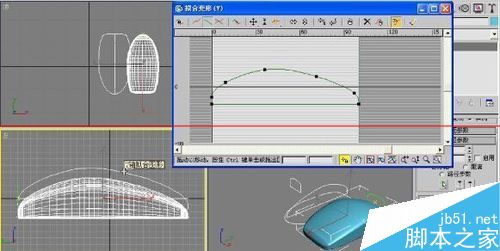

3、单击“获取图形”按钮，然后在顶视图中选取“X轴拟合图形”，这时可以看到视图中出现了一个变形的造型。单击“顺时针旋转90度”按钮，效果如图所示

4、在“拟合变形”窗口中单击“显示Y轴”按钮，并在左视图中选取“Y轴拟合图形”，然后单击“水平镜像”按钮，此时可以产生基本的鼠标造型效果，如图所示。

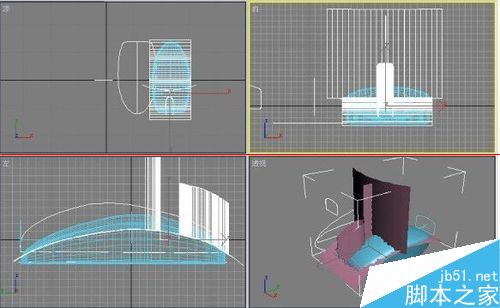

5、制作凹槽，在视图中的创建如图所示的模型作为布尔运算的模型，利用“选择并移动”工具调整好位置。

6、选择放样模型，在“几何体”面板中的下拉列表框中选择“复合对象”选项，然后单击“布尔”按钮，进行布尔运算，产生鼠标凹槽。     单击“标准基本体”面板中的“圆环”按钮，在左视图中创建一个圆环作为滚轮，并修改相关的属性参数。     单击“图形”面板中的“线”按钮，在顶视图中创建一条曲线。再利用“图形”面板中的“圆”工具在前视图中创建一个圆形。     选择绘制的曲线，然后在“几何体”面板中的下拉列表框中选择“复合对象”，并单击其中的“放样”按钮，实现放样操作，此时放样操作拾取的截面为前视图中的圆形。     单击“标准基本体”面板中的“圆环”按钮，在顶视图中创建一个小的圆环作为鼠标线的装饰物，如图所示。

7、制作材质。选择一个样本示例球，设置参数如图所示，将制作好的材质赋予鼠标。

8、再选择一个示例球，设置参数如图所示，将材质赋予滚轮和线，最终完成渲染效果。
