CAD怎么使用参数化绘图?

145 阅读 0 评论 96 点赞

我是靠谱客的博主开放鞋子，最近开发中收集的这篇文章主要介绍CAD怎么使用参数化绘图?，觉得挺不错的，现在分享给大家，希望可以做个参考。

cad使用参数化绘图的好处是，它可以准确的表达各个尺寸之间，各个元素之间的约束关系，从而在详细设计中，保持这个约束关系，从而达到参数传递。下面我们就来就举个例子来说明一下。

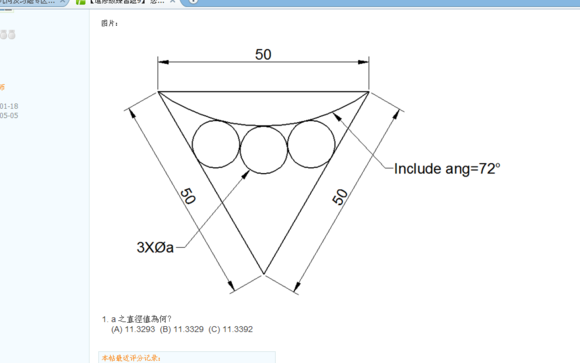

1、画如图所示的图形，等边三角形，里面3个直径相同的圆，和圆弧对应圆心角是72°，他们之间都是相切关系。尺寸如图，求圆的直径。

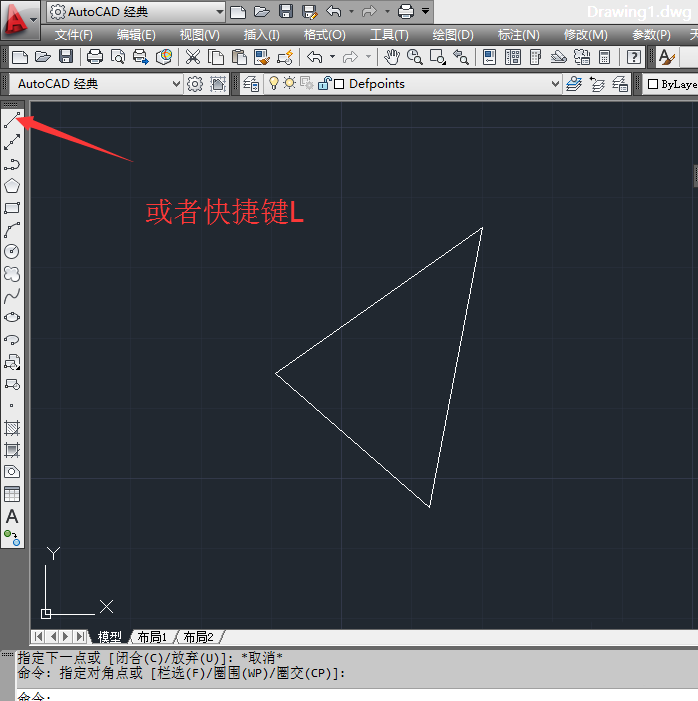

2、如果不用参数化，用几何画法，那个需要有丰富几何知识，才能画的出来。现在用参数化约束他们之间关系，约束标注即可解出。画任意形状三角形。

3、画如图圆弧

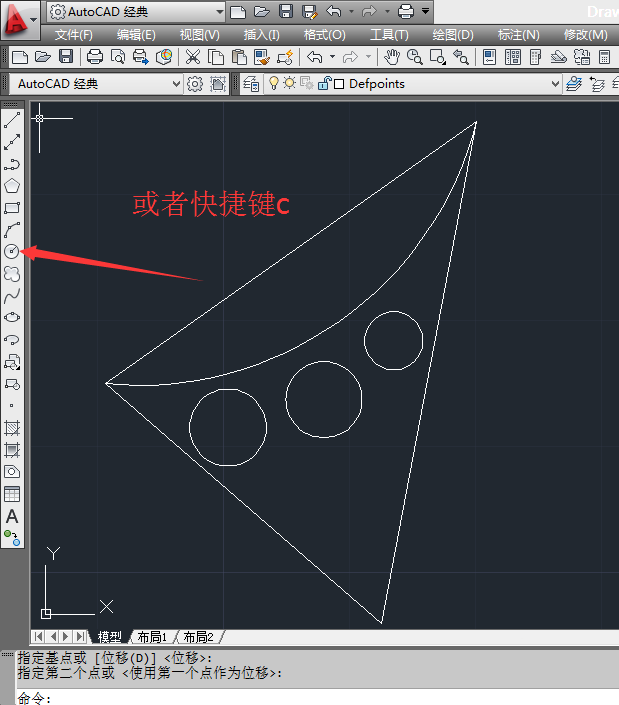

4、画任意三个圆

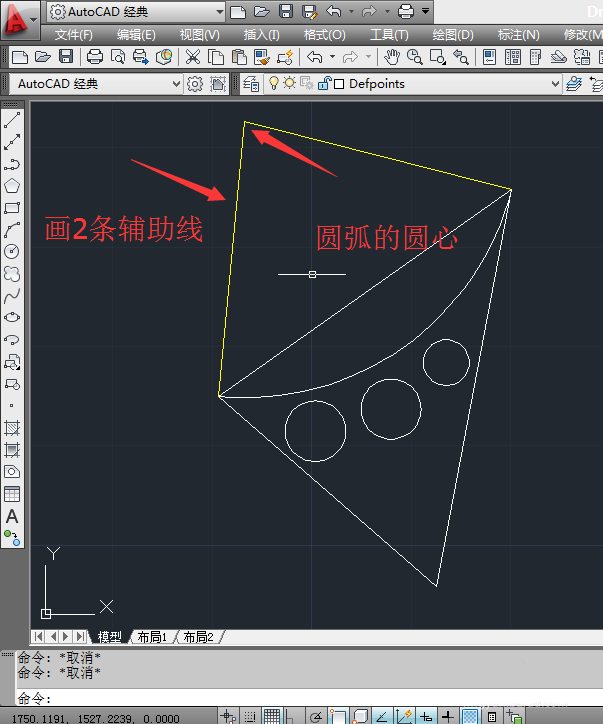

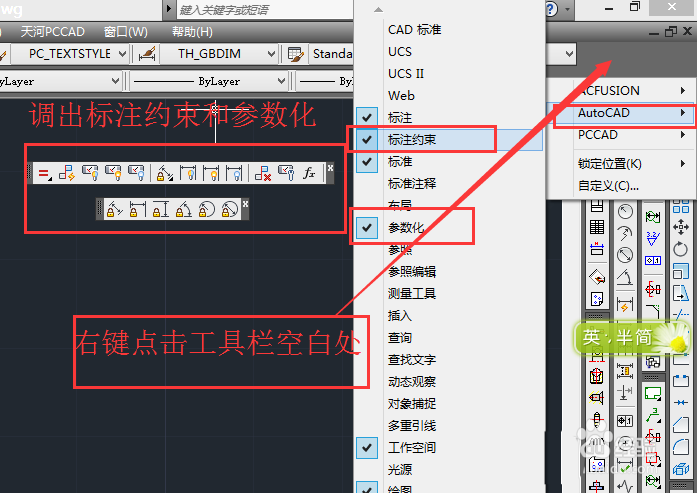

5、画2条辅助线，调出工具栏

6、快速约束重合关系
