概述
本文将详细的介结如何用对象追踪功能缓制插座，同时，也让读者了解对象追踪功能的设置和使用方法。
1、启动autocad2013,在工具栏点击圆弧，或输入arc命令画一个半圆。
2、在命令行输入[se]命令打开‘草图设置’对话框，切换到对象捕捉选项卡，选中‘启用对象捕捉’和‘启用对象捕捉追踪’选项。单击‘全部清除’按钮，再勾选‘圆心’、‘交点’复选框，单击确定，完成对对象捕捉的设置。
3、在命令行中输入直线命令(line),当系统提示‘指定第一点：’时，移动光标至圆弧的圆心处，此时将显示“圆心”标记。

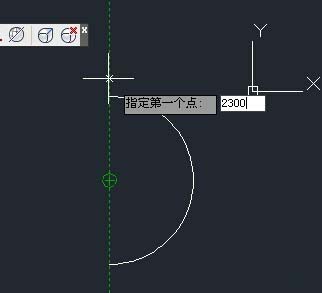

4、将光标垂直向上移动至图所示的位置，将显示相应的对象追踪虚线，然后单击鼠标指定线段的第一个点。
5、再将光标垂直向下移动至下图所示的位置，并在长度框中输入‘4350’，再单击鼠标指定线段的下一个点，然后按下空格键结束线段的绘制。
6、继续在命令行中输入“直线”命令（line），当系统提示“指定第一点：”时，捕捉圆弧的圆心点。
7、将光标水平向右移动到圆弧的右侧象限点上，然后单击鼠标指定线段的第一个点。
8、继续将光标水平向右移动，单击鼠标指定线段的下一个点，然后按下空格键结束线段的绘制，绘制完成。
