手把手教你DIY无线网卡天线

发布几个成功的定向天线，希望大家也能制作成功，这次的天线主要特点就是简单，保证看了就可以制作，首先来一个距离的超远定向天线制作方法。

材料：白铁皮、2.5的电线铜丝、3馈线、SMA接头(3线用)、铆钉、小铁管1根（我用的是12的膨胀螺丝上拔下的）

工具：剪刀、钢丝钳、150W电烙铁、螺丝刀等、铆钉枪、电钻！

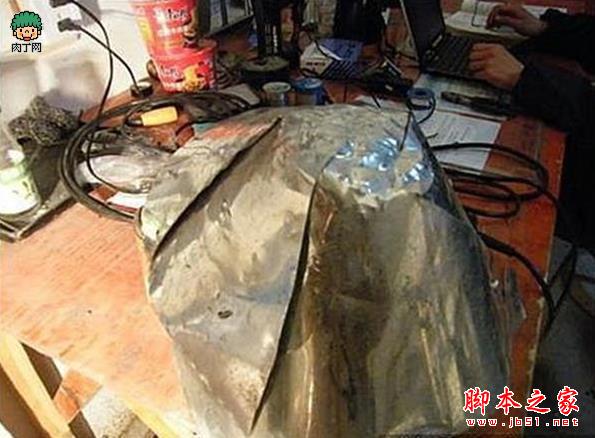

具体制作情况大家可以参考以下图片，首先把白铁皮向这个样子剪好，铆钉打上！

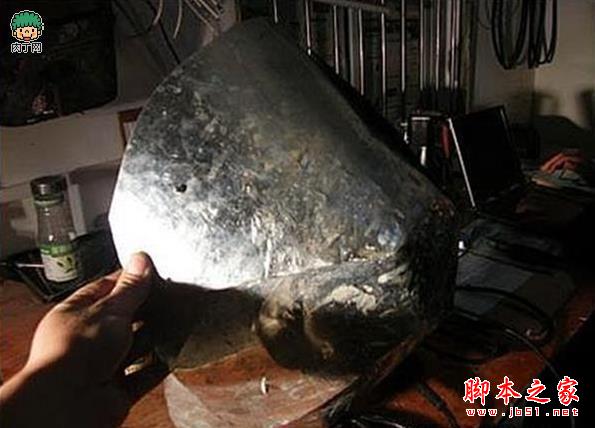

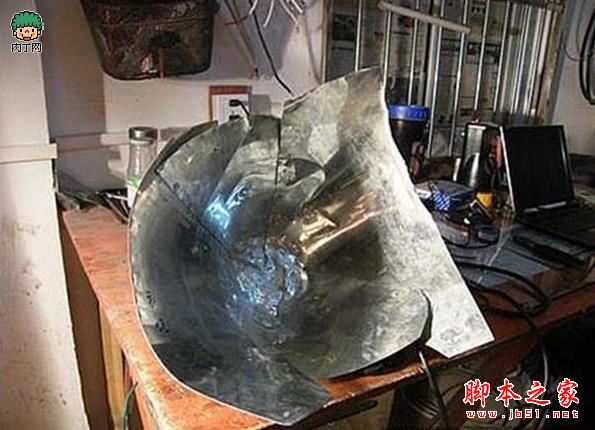

毛胚做好了之后把多余的剪掉！

把膨胀螺丝的小铁管下从破的地方打开敲平

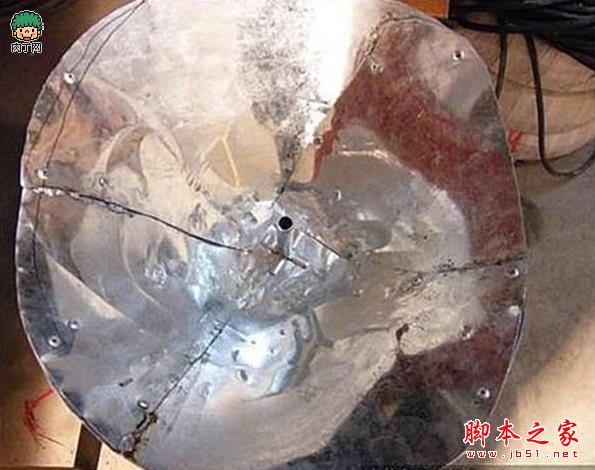

把小铁管用铆钉定在中心位子

由于做到这一步，做的太专心了。忘记拍了 郁闷！把铜丝弯好焊上去就OK！

下面的就是用的测试设备，100MW无线AP裸板

现在没在使用天线的信号

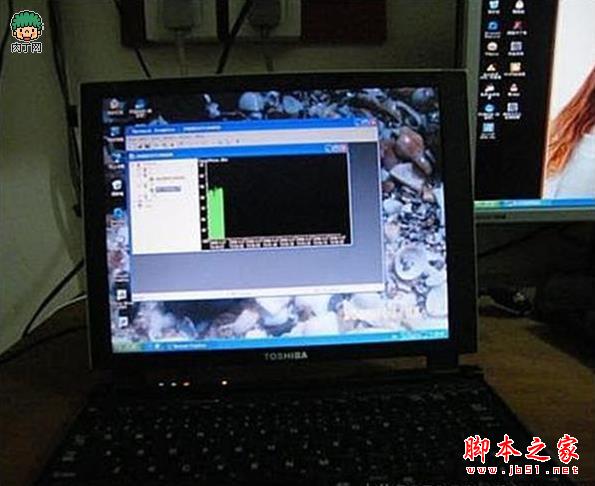

接上我这天线的信号图

相隔4办公室的信号图

呵呵，这款无线网卡天线的测试结果还是比较满意的！估计搞到室外测试效果会更好一些

PCMCIA无线网卡信号放大天线

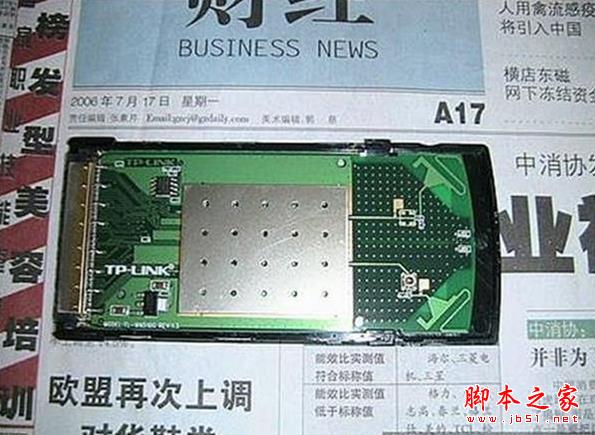

下面是拆开以后的无线网卡的样子

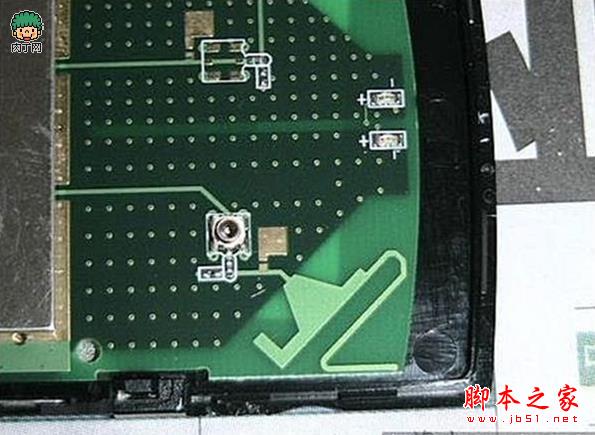

最简单的方法，就是把天线的馈线的芯线和屏蔽线直接焊在网卡的PCB板上，这样能最小限度地减小信号的衰减。方法如下图：

但是直接焊线在网卡的PCB板上有一个问题，当你外出时，总不可能拿着网卡和天线一起走吧？！所以，为了方便外出携带，我在网卡的PCB板上加装一个SMA接口的天线母座。

网卡背面效果

首先，把SMA座的图纸打印一张透明胶片上，剪下来，贴到PCB板上，如下图：

刮开PCB板背后的铜皮。

将SMA座中间的芯脚剪短，磨平。

用漆包线将SMA座的芯针和PCB板上的天线焊接连起来。如下图：

将SMA座插入PCB的四个孔中，将背面焊牢。　　最后把网卡的塑胶外壳用烙铁烫开一个大孔，将外壳合上，大功告成。成品如下：

因为改装前没有做测试，所以无法和改装后的网卡信号作比较，太可惜了。下图是改装后的信号情况，对此我还是比较满意的。

奶粉罐定向天线

据说此种方法制作的天线有12dbi的增益效果，不妨自己来测试一下。下图是天线的结构图：

一. 下面是所需要的材料：1.。奶粉罐

钻直径6.5mm的孔，孔的周围要打磨光。孔的位置尺寸计算公式可以在这个网址查到:http://www.saunalahti.fi/elepal /antenna2calc.php2.4G使用以下1~11频道：频道1 （2.401－2.423GHz）...频道6 （2.425－2.447GHz）...频道11 （2.451－2.473GHz）　　中心频率经计算为2.436GHz，此点与mr7提供的2.445GHz有点出入。Anyway，计算出来的数值差得不多。且按照2.445GHz计算。　　其中D为奶粉罐的内径，我这个是126.5mm。计算结果如下：Lo = 123 mm Lo/4 = 30.75 mmLg = 149 mm Lg/4 = 37.25 mm　　2.车铜件

可用内径6mm长度35mm的铜管代替。

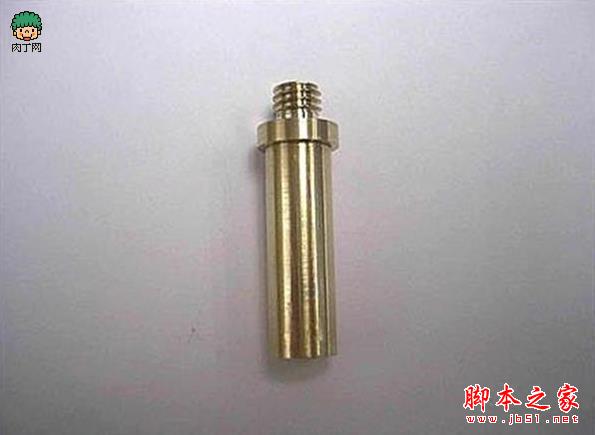

实物如下：

3.塑胶固定件，主要起固定作用。此件可以省略，这样就必须直接把铜件焊在罐子上。

4.RG58 线 1米左右　　5.热缩套管，内径10mm，长度30mm　　因为我有条件，可以做得很准，所以铜件都是车出来的。其实我想大家做的时候完全可以用铜管代替。二. 所需要的工具：1. 裁纸刀　2. 锉刀：平锉　3. 卡尺（如无则用钢尺）4. 电烙铁（65W以上）5. 剪刀6. 砂纸三. 下面说一下过程：　　1. 在罐子的Lg/4处，3/4 Lg处划线。在罐子的Lg/4处钻孔，我是用钻床钻的。如果没有钻床，可以用凿子慢慢敲。将罐子多余的部分剪掉。我是用砂轮切割机切掉的。没有条件的话可以用剪刀慢慢地剪。切口很锋利，需要用锉刀把利边磨掉。再用锉刀把孔的周围磨平。见附图：

在磨平的孔的周围上焊锡

最后
