在cad绘制图纸时经常需要用到多个并排的标注，若收到试用一个个标注，不仅耗时，而且还不够美观，这是就需要用到连续标注了，即快捷又整齐。简单步骤如下：

一、先做一个标注

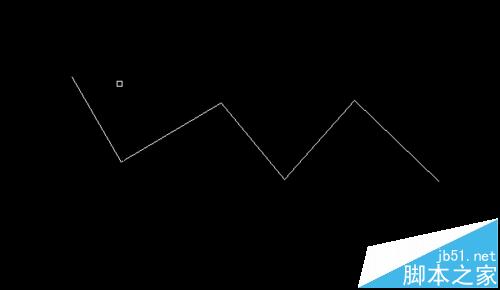

1、打开cad，以如图所示的一条多线段为例。

2、点击标注，选择你需要的标注类型。本经验选择的是“线性”。

3、对多线段第一段进行标注。

二、连续标注

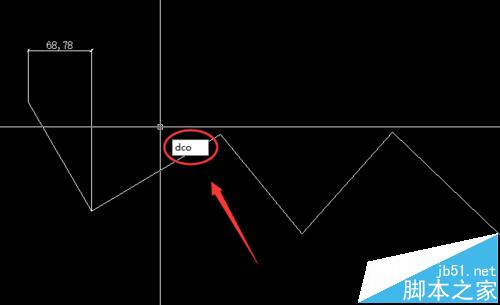

1、在第一个标注完成之后，输入连续标注的快捷命令“dco”。

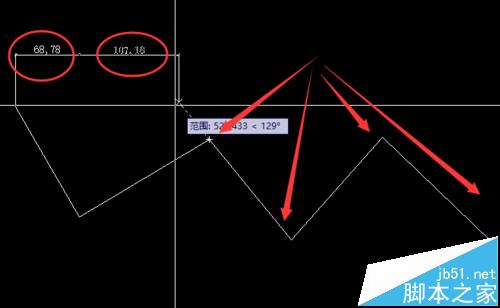

2、然后依次点击所需要标注的线段端点，进行连续标注。

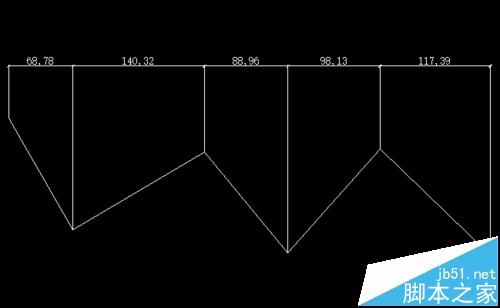

3、完成后，如图所示。

注意事项：连续标注前，必须要先做一个标注。
