教你用AutoCAD制作三维单车车轮

今天的教程将向朋友们介绍CAD制作三维单车车轮的方法，教程介绍的比较详细，制作难度也不大，适合初中级CAD学习者学习制作，希望朋友们喜欢本教程！

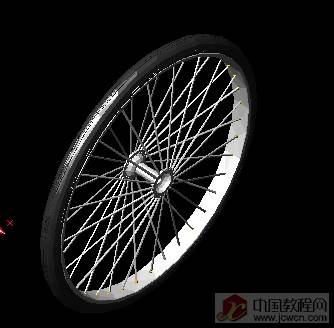

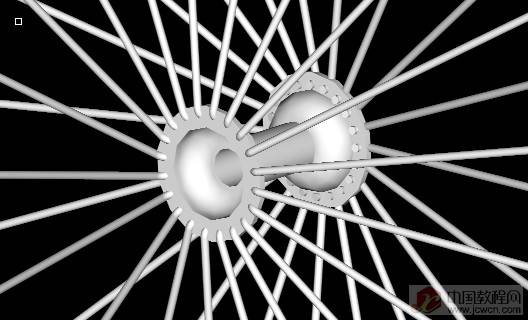

先看一下效果图!

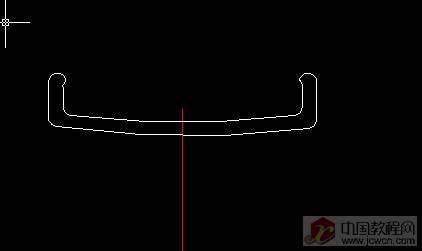

先用线l、弧arc等命令大致绘出如下图形状！

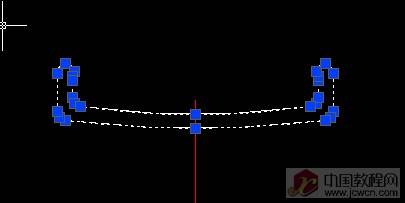

pedit编辑成多段线（旋转成实体时，必须是闭合线）！命令提示如下：

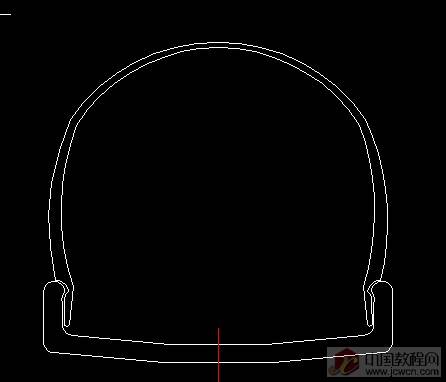

继续利用弧arc等命令画出单车外胎！形如图！

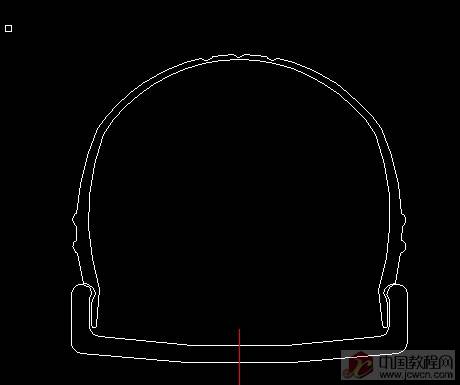

在外胎上面绘几个小圆弧，呵呵，把仿真度提高一点！！如图，绘好后，再次编辑成多断线pedit！

钢圈和轮胎大致做好，现在做中心轴！

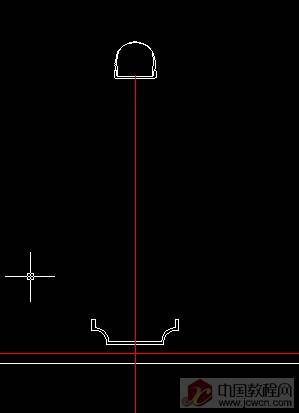

如图绘出中心轴的旋转二维图,旋转轴为红色中心线!再次使用pedit把它编辑成多段线!

点击图层特性管理器,弹出如下图窗口,新建两个图层,名称如下图所示!

把钢丝层置为首层,如图绘圆和线!

使用三维旋转rotate3d把刚画好的圆旋转90与直线相垂!

 切换到钢丝帽层画图,沿上步斜线画一段线,长度自定,再画一个圆,这个圆比上步圆稍大即可!同样,旋转圆与线相垂

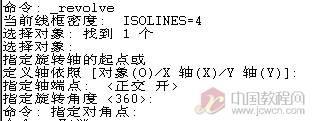

现在二维图形全做好,接下来是旋转revolve,改变一下isolines它是控制用于显示线框弯曲部分的素线数目!ext,沿路径拉伸,分别把刚丝和钢丝帽拉伸出来!如图!

再使用旋转命令把轮胎,,旋转成实样!如图!

沿着中轴线镜像一个钢丝!如图::再运用三维旋转,旋转钢圈轮胎和刚镜像钢丝9度!如图:

:

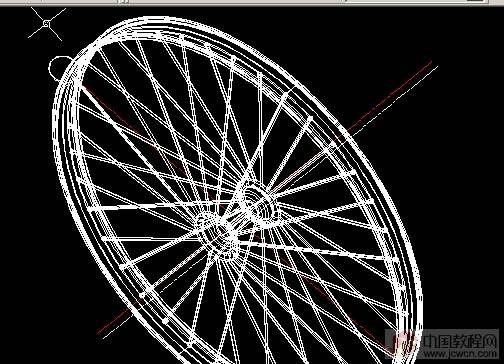

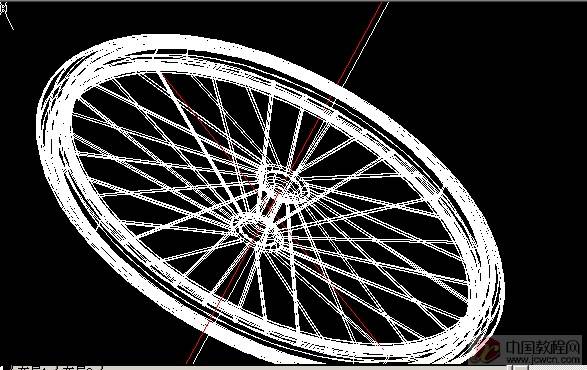

分别选择两侧钢丝,三维陈烈3darray,数目20个,红色线为中心线!如图

最后一步,旋转轮胎!

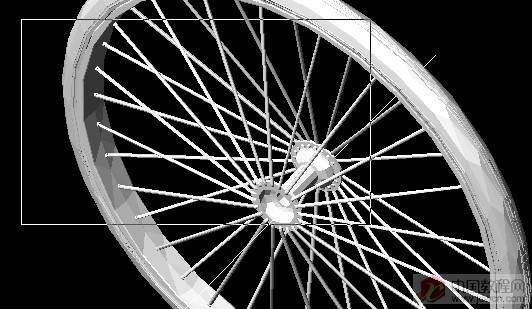

终于完工，改变一下体色!

以上就是利用AutoCAD制作三维单车车轮的过程，希望大家看完之后，有所收获！
