概述
在绘制图纸的时候，特别是绘制比较复杂的组合图形的时候，难免会出现多余的线条、需要去除的部分，我们可以通过“修剪”命令实现上述要求。下面，我们就通过几个图示，了解一下操作方式。
修剪
在cad中执行修剪命令主要通过以下方式：
1）命令行输入“TRIM”；
2）菜单栏选择“修改——修剪”；
3）单击工具栏中的“修剪”图标按钮。
以上方式，可根据自身习惯任选其一就好。

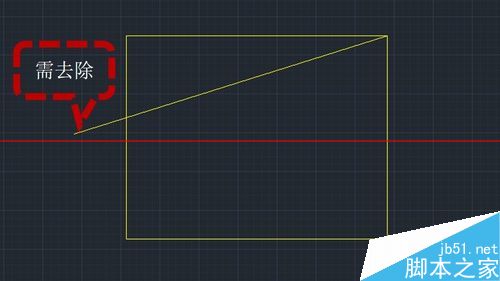

图例一：需要将矩形以外的部分线段去除
1）点击修剪之后，选择矩形，并回车确定；
2）命令行输入“F"——栏选，然后选择多余线段上下各两点，并回车确定即可。
图例二：需要将最长的竖线，高出中间横线的部分去除（两线未相交）
1）选择修剪后，将竖线和横线做为对象，都选择上；
2）命令行输入E，选择延伸回车，再点击多余的部分就可以了。

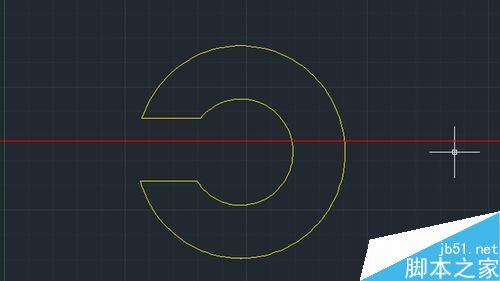

图例三：有一个同心圆环，需要改为“C”形状，将多余部分去除
1）选择修剪之后，将同心圆全部选上作为对象；
2）命令行输入“C"——窗交：实际操作中我觉得利用矩形搭配更简便。

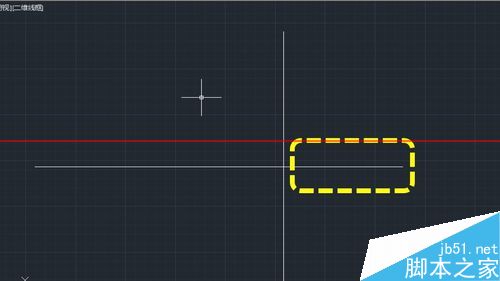

图例四：简单的操作有更简单的快捷方法，例如仅是处理多出来的线头：
1）点击如图所示横线右侧的端点，往左托至交叉点位置
2）点击交叉点，回车确定，就会发现多余的线段没有了。
