概述

Canvas一般是指画布，最近对用html5写游戏比较感兴趣，所以简单的用了一下Canvas。

之前接触Canvas是在silverlight和wpf上用到过他，在silverlight上Canvas是一个绝对定位的容器，里面可以放任何控件。我们通过他可以构建画布、图形应用、GIS应用等。

在html5中，canvas是一个新增的标签：

复制代码

代码如下:

他有基本的html标签的所有属性，一样可以给他设置style。

复制代码

代码如下:

<canvas style="width:400px;height:300px;"></canvas>
<style>
canvas{width:400px;height:400px;background:#000;}
</style>

<canvas></canvas>
他还有一个特定的attribute：

复制代码

代码如下:

这里的height、width与以往的html标签的attribute不同，也与style中的height、width不同，这里主要是指canvas中的坐标范围。而style里的width、height是指canvas实际展示的大小。

比如定义下面的一个canvas：

复制代码

代码如下:

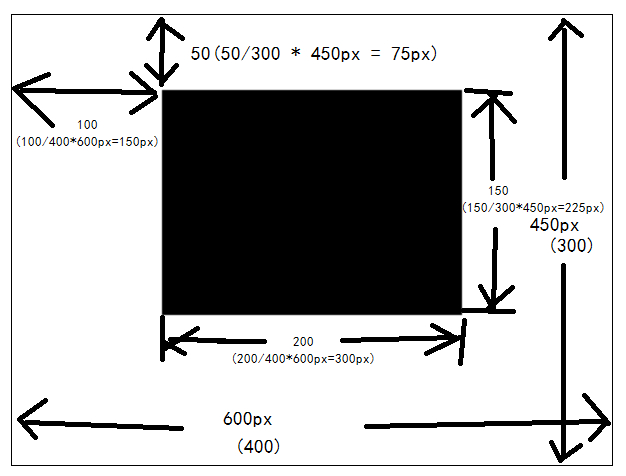

然后在canvas中画一个坐标为 100、50，大小为200、150的矩形，你会看到实际的效果如下图：

图中 canvas的大小是通过style决定的 600px * 450px，但是填满整个canvas的坐标只是400*300，对应着括号里的大小。

在canvas中画图是基于坐标的，所以100, 50的坐标转化成了150px,75px的屏幕坐标，矩形的大小也由200*150转换成300px*225px的屏幕大小。

你可以按照下面的代码自己试一试：

复制代码

代码如下:

<!doctype html>
<html></p> <p><body>
<canvas width="400" height="300" style="width:600px;height:450px;border:1px solid #000;"></canvas>
<script>
var context =document.getElementsByTagName("canvas")[0].getContext("2d");
context.fillRect(100,50,200,150);
</script>
</body>
</html>

canvas的还有些其他attribute，还没有去看，他还有一个主要的方法，就是getContext()，这个方法就是获取画图的对象。

通过canvas的dom对象，可以调用getContext("2d")的方法获取对应的画图对象：

var canvas = document.getElementsByTagName("canvas")[0];
var context = canvas.getContext("2d");
在开发者控制台里可以看到这个drawing2d的属性及方法：

包含了fillStyle、stokeStyle、lineCap、font等画笔样式类的属性，fillRect、strokeRect、beginPath、moveTo、lineTo、closePath、stroke、fill、drawImage等画图动作的方法，还有一些其他的一些transfrom、save等方法。

简单说一下我看了的几个属性和方法，其他的需要自己去摸索哦：

fillStyle：填充样式，可以是颜色值的html码如红色：#ff0000，其他是不是支持css3的更多属性就不知道了

strokeStyle：线条样式

font：字体样式

fillRect：function(x,y,width,height)，直接按fillStyle填满一个矩形

strokeRect：function(x,y,width,height)，直接按strokeStyle描一个矩形边

beginPath：开始画线，配合moveTo\lineTo\closePath等画折线或多边形

moveTo：function(x,y)将画线起点移动到新的坐标

lineTo:function(x,y)从当前点画的目标点

closePath：从当前点连接到起点

stroke：按照上面的路径按strokeStyle画折线

fill：按上面的路径按fillStyle画矩形

drawImage: function(image,x,y,width,height)将Image对象添加的画布上。注意这里的image对象必须是已经加载完毕的。如 var img = new Image();img.src="test.png";img.onload = function(){/*在这里才能将image添加到画布*/}

可以看下上面画矩形的方法：

复制代码

代码如下:

context.fillRect(100,50,200,150);

画一条折线：

复制代码

代码如下:

context.beginPath();
context.moveTo(10,10);
context.lineTo(10,110);
context.lineTo(110,110);
context.lineTo(110,10);
context.closePath();
context.stroke();

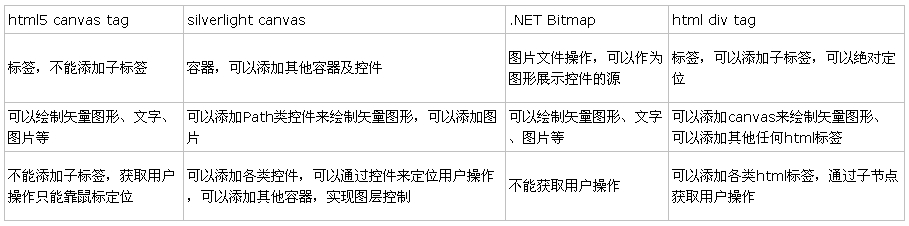

canvas具有绘图的功能，但是在用户交互上似乎比较乏力。拿silverlight的canvas、.NET的Bitmap、html的div与canvas对比了一下：
