什么是CAD图形界线呢：图形界线好比一第A4的纸张的边界，在CAD软件中，图形界限设置主要应用在大型的图纸当中，当CAD中的图形大而且多，这时就不能再对图纸进行放大时，说明图形的界限需要设置了；关于CAD图形界限的设置请看以下教程。

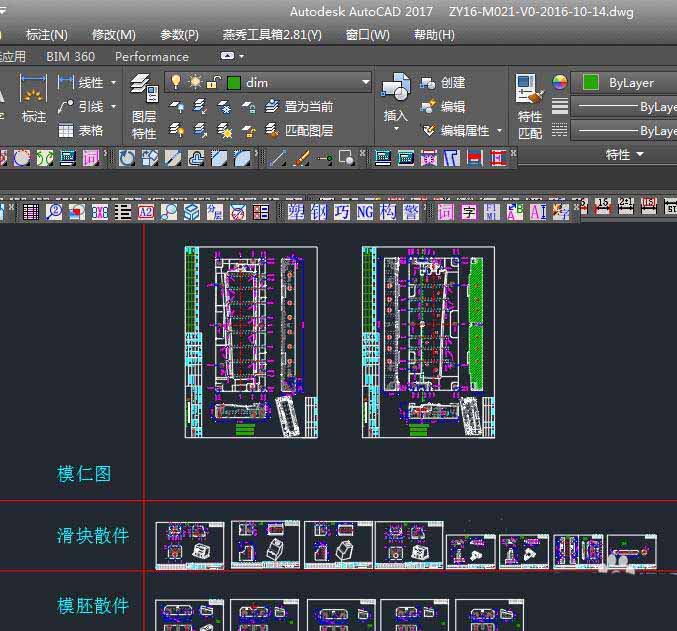

1、打开一张图纸或新建一第图纸，为了便于操作，我这里是打开一张图纸；

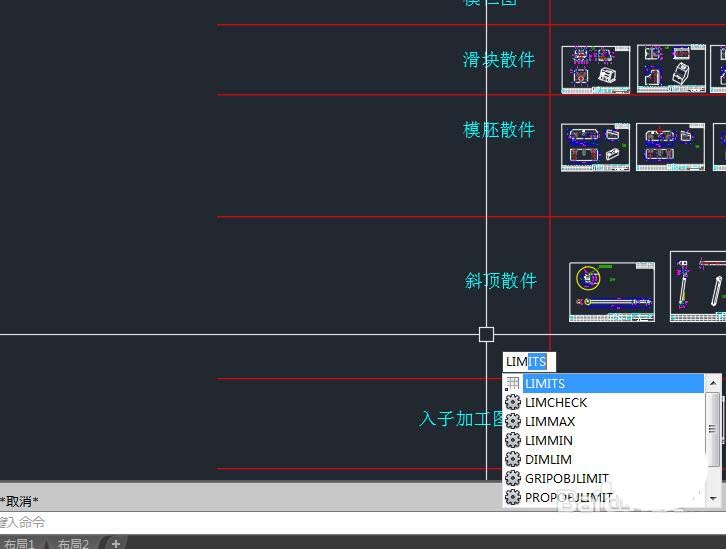

2、在CAD2017命令输入窗口输入limits,其提示如下：
3、在命令行提示输入左下角的点时，此时的尺寸直接默认的为0即可；
4、在提示输入右上角的点时，此时就需要输入了，输入的原则可以参考GB图纸标准，如A0\A4等；

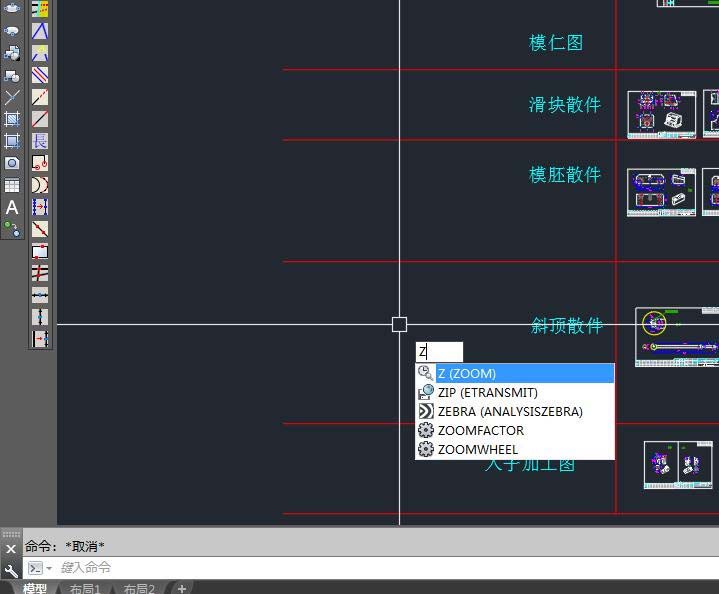

5、CAD图形界限设置完成后，可以在命令行输入Z；
6、Z是指ZOOM命令，其功能是用来等比缩放图形；

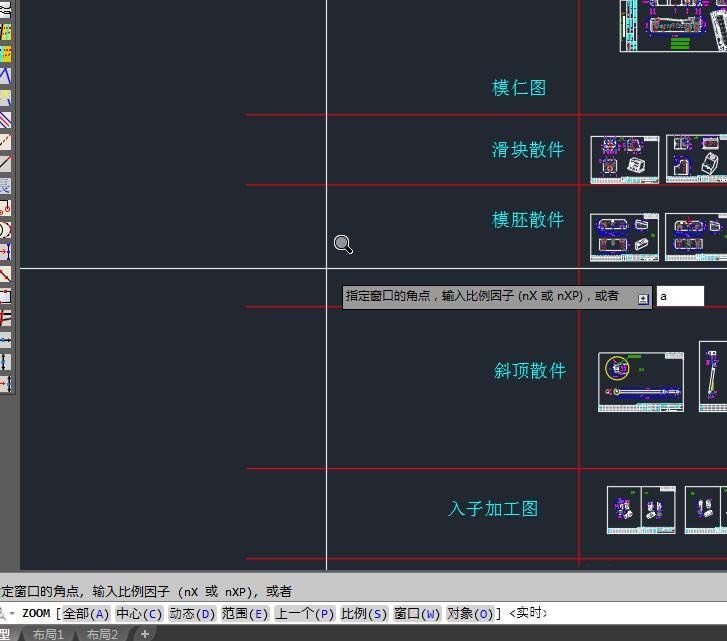

7、进入Z命令后，然后输入字母A，敲击回车键后；
8、CAD2017绘图窗口中的图纸就会进行缩放操作了。
