概述

主板型号：杂牌945GL主板
故障现象：时亮时不亮3 I8 V2 p0 ^# C2 m
故障分析：收到一个杂牌945GL主板，客户从外地发来的。故障写着时亮时不亮。我们测试第一次，居然可以亮。再测试第二次时，不过内存。再测试一下，居然没有复位了。上假负载测试，也是没有复位8 i7 U: ?* q0 e" K' R. t& g

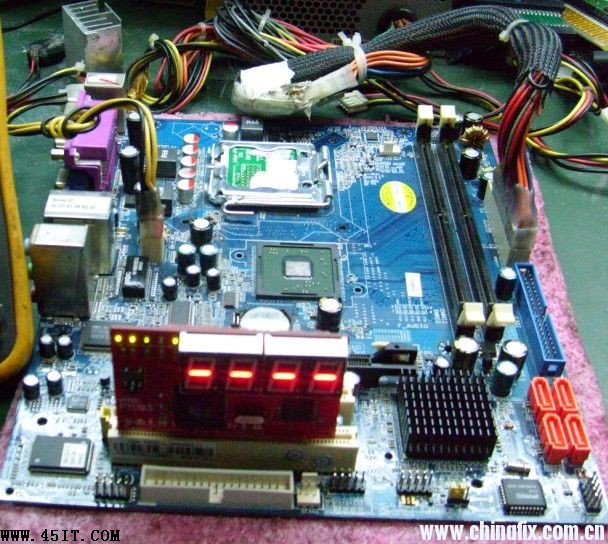

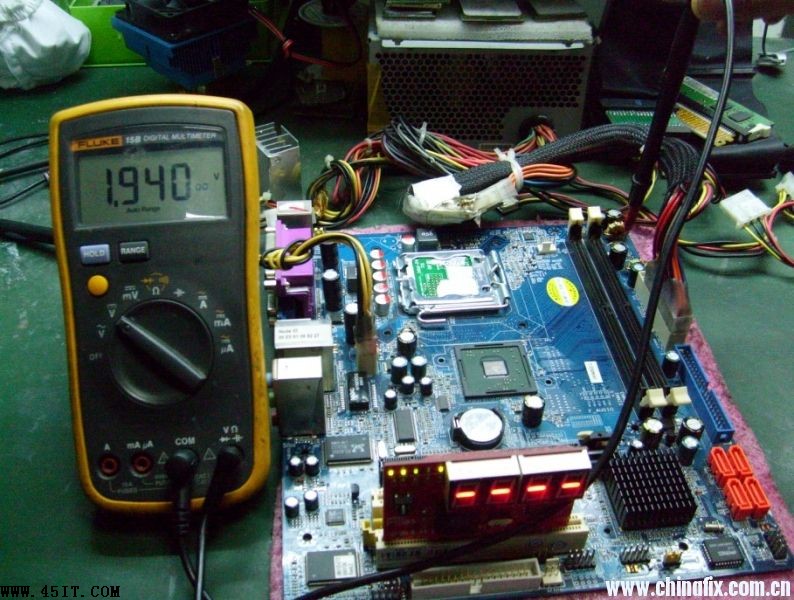

趁着没有复位的时候。赶紧测量一下。首先测量内存供电：DDR2内存1.9V正常。
! k3 w8 w/ S$ B. o

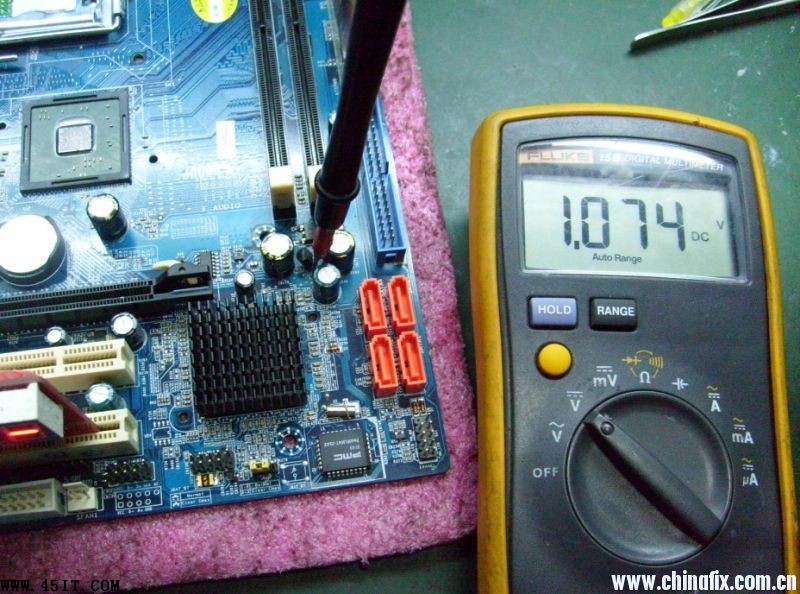

然后测量桥的供电，一个1.5V，一个1.05V.分别如下两个图所示

内存和桥的供电都没问题。接下来测量前端总线的供电1.2V也很正常。
- P% G! S( d6 c, C- q

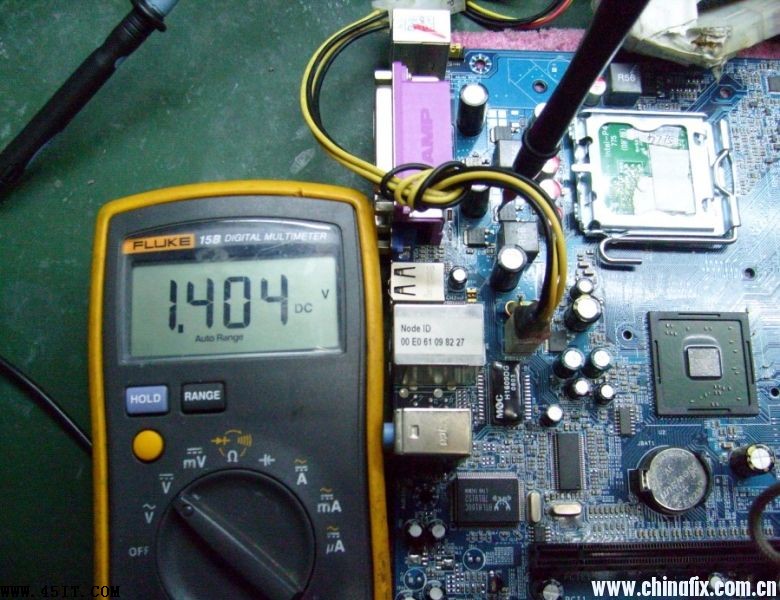

最后测量CPU供电，1.4V的电压显然很正常。
# {9 V6 W z" U7 d

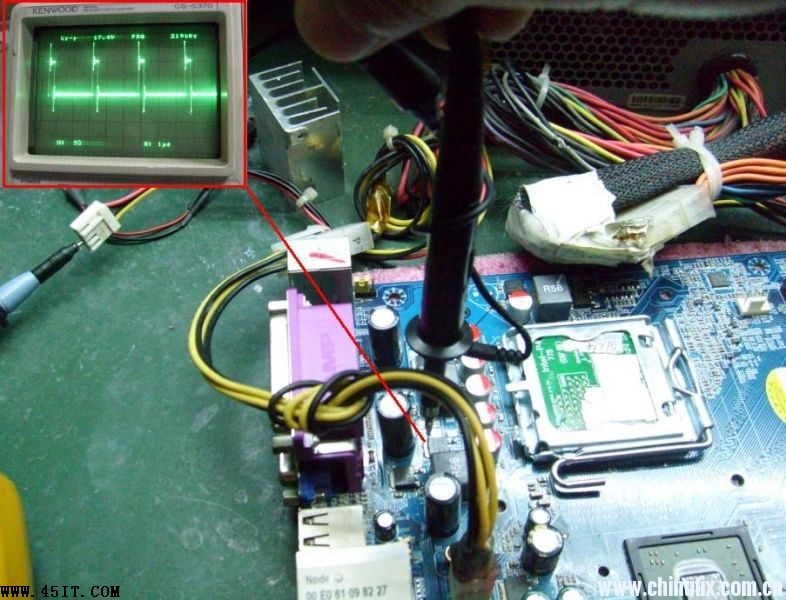

使用示波器测量其波形，也是非常标准的方波。
- C- J7 F/ m' J

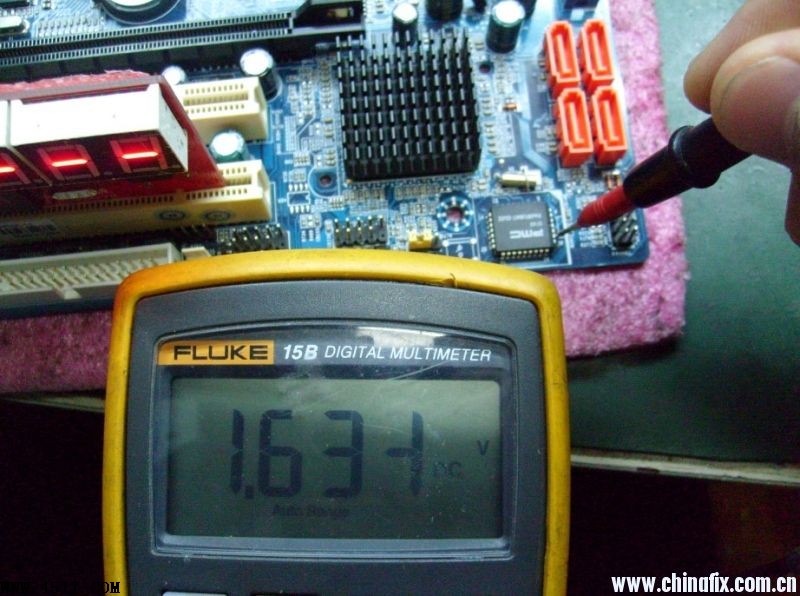

一般没有复位的故障都是供电没有导致的，而这个主板，居然几大供电都没问题。接下来只能依照时序测量时钟信号了。选择了BIOS的31脚1.6V电压正常，测量波形33MHz的正玄波也没一点问题。
